Выключатель автоматический дифференциального тока 1P+N 25A C 6kA 30мА Тип-АС City9 | C9D36625 |Systeme Electric APC

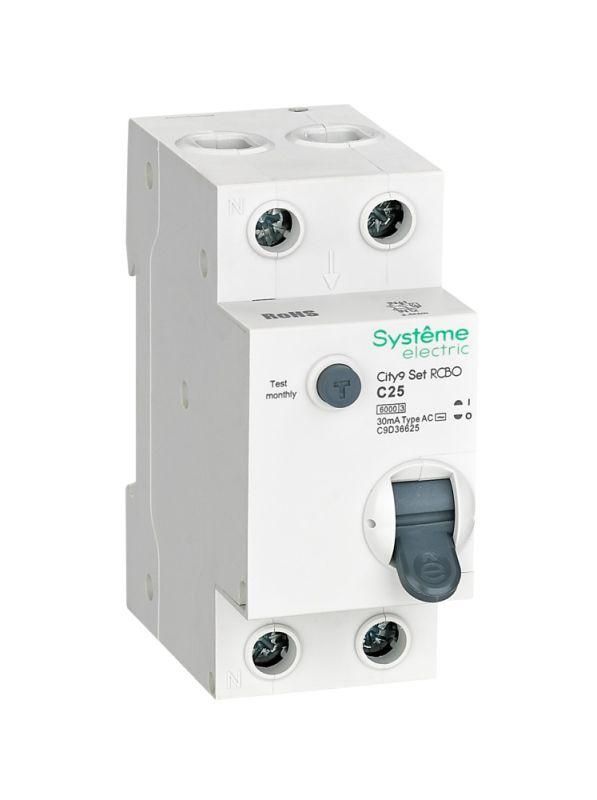

Автоматический выключатель дифференциального тока (АВДТ) Series City9 Set Systeme Electric, артикул c9d36625 — устройство для защиты человека от поражения электрическим током и электропроводки от перегрузок и коротких замыканий. Подходит для установки в жилых, офисных и промышленных распределительных щитах на 230 В.

Назначение и область применения

АВДТ c9d36625 защищает людей от поражения током при прямом контакте с токоведущими частями — например, при повреждении изоляции бытового прибора. Также он отключает цепь при перегрузках и коротких замыканиях, предотвращая перегрев проводов и возгорание. Применяется в однофазных сетях 230 В: в квартирах, домах, на предприятиях, где есть розеточные группы, водонагреватели, стиральные машины, бойлеры и другое оборудование с высоким риском утечки тока.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который аппарат может коммутировать без повреждений;
• Ток утечки: 30 мА (0,03 А) — чувствительность к дифференциальному току; при превышении этого значения происходит отключение — это стандартная защита для человеческой жизни;
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током, таких как освещение, насосы, компрессоры, малые двигатели;
• Количество полюсов: 2 (1P+N) — отключаются фаза и ноль одновременно, что исключает опасность сохранения напряжения на нулевом проводе;
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию между токоведущими частями даже при кратковременных скачках;
• Импульсное выдерживаемое напряжение: 4 кВ — устойчивость к грозовым и коммутационным перенапряжениям;
• Класс токоограничения: 3 — быстродействующий аппарат, снижающий тепловую энергию при КЗ, что продлевает срок службы проводки;
• Ширина по модулям: 2M — занимает два стандартных модуля на DIN-рейке (18 мм каждый);
• Глубина монтажа: 45 мм — требует достаточного места внутри щита;
• Категория перенапряжения: IV — предназначен для установки в местах с высоким уровнем переходных процессов, например, на входе в здание или перед группой розеток;
• Степень загрязнения: 2 — допустимо использование в помещениях с обычной запылённостью, без агрессивной среды.

Совместимость и монтаж

АВДТ c9d36625 крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной не менее 45 мм. Подключается по схеме: фаза — L, ноль — N. Оба провода должны проходить через аппарат — нельзя использовать отдельный ноль после устройства. Нельзя применять с системами TN-C, так как ноль совмещён с защитным проводником. Только TN-S и TN-C-S. Клеммы — безопасные, с зажимами для медных проводов сечением до 25 мм². Перед первым включением обязательно нажать кнопку «T» для проверки работы дифференциальной защиты.

Безопасность и стандарты

Устройство соответствует требованиям МЭК/ГОСТ Р 50808 и ГОСТ Р 51326.1. Тип АС означает, что аппарат реагирует на переменный синусоидальный ток утечки — то есть на утечки, вызванные повреждением изоляции, пробоями, контактами с корпусом. Он не реагирует на постоянный ток утечки (например, от светодиодных драйверов или ИБП), поэтому для таких нагрузок нужен тип А или B. Защита от поражения током при 30 мА соответствует нормам безопасности для жилых помещений.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе — экономит место в щите;
• Кнопка тест позволяет ежемесячно проверять исправность без специнструментов;
• Класс токоограничения 3 снижает риск повреждения проводки при аварии;
• Защита фазы и нуля одновременно исключает ситуацию, когда после отключения остаётся напряжение на нулевой шине;
• Серия City9 Set — известная европейская линейка с проверенной надёжностью и качественными материалами.

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, солнечные системы, ИБП, LED-драйверы) — требуется тип A или B;
• Не используется в системах TN-C — здесь ноль и PE объединены, что делает работу дифзащиты невозможной;
• Не рекомендован для мощных двигателей с высоким пусковым током (>5×Iн) — лучше выбрать тип D;
• Не предназначен для открытого монтажа вне щита — не имеет защиты от внешних воздействий выше IP20.

Примеры использования

• Щит этажный — защита всей кухни (розетки, холодильник, микроволновка, бойлер);
• Частный дом — отдельный АВДТ на ванную комнату и туалет;
• Производственный участок — питание станков с металлическим корпусом;
• Офис — группа розеток для компьютеров, принтеров, зарядных устройств.

Практические советы

• Перед установкой проверьте тип сети: если PEN-проводник — используйте отдельный УЗО + автомат, а не этот АВДТ;
• При подключении соблюдайте полярность: L — фаза, N — ноль. Неправильное подключение может сделать защиту неэффективной;
• Рекомендуется устанавливать АВДТ c9d36625 на входе каждой группы розеток, а не один на весь щит — это повышает селективность и минимизирует отключения;
• Проверяйте кнопку «T» хотя бы раз в месяц — это единственный способ удостовериться, что защита работает;
• Если устройство часто срабатывает — проверьте изоляцию подключённых приборов, особенно старые нагреватели и стиральные машины.
