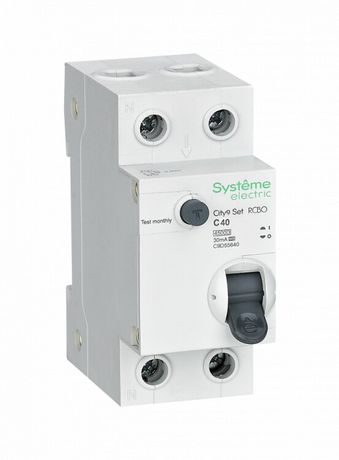

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 40А 4.5kA 30мА Тип-A 230В City9 Set - C9D55640 APC

Автоматический выключатель дифференциального тока Systeme Electric C9D55640 - двухполюсное устройство 1P+N с номинальным током 40 А и чувствительностью 30 мА, предназначенное для защиты человека от поражения электрическим током, а также сети от перегрузок и коротких замыканий в бытовых и аналогичных объектах с напряжением 230 В.

Назначение и область применения

Выключатель автоматический дифференциального тока C9D55640 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает людей от поражения током при прямом контакте с токоведущими частями благодаря уставке 30 мА - значению, рекомендованному нормами для безопасной защиты жизни. Также он предотвращает возгорание из-за утечек тока и повреждений изоляции. Применяется в распределительных щитках жилых домов, квартир, офисов, малых предприятий, где используется однофазная сеть 230 В. Подходит для защиты групп розеток, освещения, бытовой техники.

Технические характеристики

• Тип: Выключатель автоматический дифференциального тока (АВДТ)
• Количество полюсов: 2 (1P+N - фаза + ноль, оба полюса коммутируются)
• Номинальный ток: 40 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Ток утечки: 30 мА - чувствительность для защиты людей
• Тип тока утечки: A - реагирует на переменный и выпрямленный импульсный ток утечки (например, от современных приборов с импульсными источниками питания - компьютеры, зарядки, светодиодные светильники)
• Характеристика срабатывания: C - срабатывает при кратковременной перегрузке до 5–10 кратном номинале; подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при максимальном токе короткого замыкания до этого значения
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения, таким как грозовые импульсы
• Частота: 50 Гц
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий тепловую и механическую нагрузку на провода и оборудование
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, не предназначена для установки во влажных местах
• Ширина по модулям: 2 М (стандартная ширина одного модуля - 17,5 мм, значит, занимает 35 мм в щите)
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Способ монтажа: на DIN-рейку 35 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с невысоким уровнем запыления и влаги
• Категория перенапряжения: IV - рассчитан на установку в месте ввода электроэнергии, где возможны наибольшие переходные процессы

Совместимость и монтаж

C9D55640 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в распределительных щитах. Для монтажа достаточно зафиксировать устройство на рейке зажимами сзади - никаких дополнительных креплений не требуется. Нулевой проводник подключается к клемме N, фазный - к L. Оба полюса одновременно отключаются при срабатывании, что исключает риск сохранения потенциала на нулевом проводе. Клеммы закрытые, безопасные, позволяют надежно затянуть провода сечением до 25 мм2. После установки необходимо нажать кнопку «T» для проверки работы дифференциальной защиты - она имитирует утечку тока и должна вызвать отключение.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61008-1. Категория перенапряжения IV и класс токоограничения 3 обеспечивают повышенную надежность при аварийных ситуациях. Защита от случайного прикосновения к токоведущим частям обеспечивается конструкцией корпуса и закрытыми клеммами. Кнопка тестирования позволяет регулярно проверять исправность без специнструментов.

Преимущества

• Защита от всех видов опасных утечек тока - включая импульсные (тип A), которые часто возникают от современной электроники
• Высокая отключающая способность (4,5 кА) - подходит даже для старых сетей с высоким током КЗ
• Объединяет два типа защиты (перегрузка+КЗ + утечка) в одном устройстве - экономит место в щите
• Класс токоограничения 3 снижает риск повреждения проводки при КЗ
• Фиксированная уставка 30 мА - оптимальна для защиты людей
• Надежные закрытые клеммы - минимизируют риск ослабления контакта

Ограничения применения

• Не предназначен для установки вне помещений или во влажных средах (IP20 - недостаточно для улицы, ванных комнат, подвалов)
• Не работает при отсутствии нулевого провода - требует наличия TN-S или TN-C-S системы заземления
• Не подходит для трехфазных систем - только для однофазных 230 В
• Не следует использовать вместо отдельного УЗО и автомата в сложных схемах, где нужна селективность - здесь одна точка отказа
• Не имеет возможности регулировки тока утечки - фиксированные 30 мА

Примеры использования

• Щиток квартиры - защита группы розеток на кухне и в ванной
• Электрощит офиса - защита компьютерных стоек и оргтехники
• Подключение бойлера, стиральной машины, духового шкафа - там, где есть контакт с водой и металлом
• Лестничные площадки с освещением на базе LED-светильников с импульсными драйверами - тип A гарантирует работу при таких нагрузках

Практические советы

• Выбирая место установки, учтите глубину монтажа - 45 мм. Убедитесь, что в щите хватает свободного пространства за DIN-рейкой.
• Проверьте соответствие сечения проводов: максимум 25 мм2. Более толстый провод не войдет в клеммы.
• После монтажа обязательно нажмите кнопку «T». Если устройство не отключилось - оно неисправно или некорректно подключено.
• Проверяйте работоспособность один раз в месяц - это требование норм безопасности.
• Если в щите уже установлены другие автоматы, следите, чтобы C9D55640 был расположен так, чтобы его кнопка тестирования была легко доступна - не завешена другими аппаратами.
• Для защиты нескольких групп можно использовать несколько C9D55640 - они подходят для групповой защиты, но не для селективной координации с другими УЗО.
