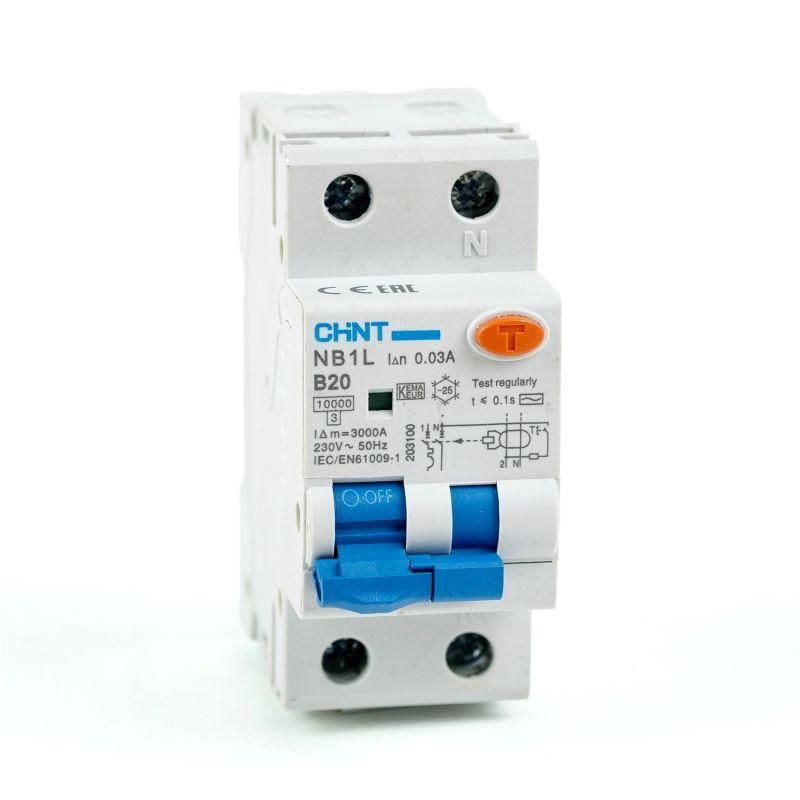

Выключатель автоматический дифференциального тока NB1L 1P+N B20 30mA тип AC 10kA (36mm) (R) | 203100 CHINT

Автоматический выключатель дифференциального тока NB1L (36мм) (R) от CHINT предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в однофазных сетях за счет отключения при утечке тока. Устройство сочетает функции обычного автомата и дифференциальной защиты, обеспечивая надежную работу в бытовых и промышленных условиях.

Назначение и область применения

Выключатель NB1L (36мм) (R) используется в однофазных электросетях 230 В, 50/60 Гц для защиты от:

• поражения электрическим током при косвенном прикосновении (утечка ≥ 30 мА);
• перегрузки и короткого замыкания;
• возгораний, вызванных утечками тока через изоляцию или заземление.

Применяется в жилых домах, квартирах, офисах, мастерских, на участках с оборудованием повышенной опасности - например, в ванных комнатах, кухнях, на производстве с металлообрабатывающими станками или насосами.

Технические характеристики

• Номинальный ток: 20 А - допустимая постоянная нагрузка без срабатывания.
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты человека.
• Тип утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей).
• Характеристика срабатывания: B - срабатывает при перегрузке 3–5 крат от номинала, подходит для освещения и бытовой техники.
• Номинальное напряжение: 230 В - рассчитан на стандартную сеть 220–240 В.
• Отключающая способность: 10 кА - способен безопасно прервать ток КЗ до 10 000 А.
• Количество полюсов: 1P+N - отключаются фаза и ноль одновременно, ноль не защищен от перегрузки, но отключается при утечке.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения.
• Импульсное напряжение: 6 кВ - устойчив к скачкам напряжения (например, от молний).
• Частота: 50/60 Гц - совместим с сетями России и большинства стран.
• Ширина: 2 модуля (36 мм) - занимает стандартное место на DIN-рейке.
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды.
• Температурный режим: -25…+40 C - работает в помещениях с нормальным микроклиматом.
• Тип конструкции: электромеханический - работает без внешнего питания, надёжнее электронных аналогов.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов - снизу: входные - сверху, выходные - снизу. Ноль подключается к клемме N, помеченной символом “N”. Обязательно соблюдать полярность: фаза - L, ноль - N. Выключатель NB1L (36мм) (R) совместим со всеми компонентами серии NB1L, включая дополнительные модули XF9, XF9J, S9, V9. Для установки требуется свободное место 36 мм по ширине и доступ к верхним и нижним клеммам.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 61009-1 и ГОСТ Р 50807-2007. Электромеханическая конструкция исключает отказ при отключении питания. Отключение незащищенной нейтрали обеспечивает полное отсоединение цепи при утечке, снижая риск поражения током даже при повреждении нулевого провода. Индикатор положения контактов позволяет визуально определить состояние: «ON» - включен, «OFF» - отключен.

Преимущества

• Электромеханическая схема - работает без батареек и внешнего питания, надёжна при перебоях в сети.
• Отключение нуля при утечке - повышает безопасность по сравнению с 1P-устройствами.
• Яркий индикатор положения контактов - легко определяется состояние без тестера.
• Совместимость с дополнительными модулями - можно доработать под систему удалённого контроля или сигнализации.
• Высокая механическая износостойкость - 20 000 циклов включения/выключения.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC).
• Не защищает от постоянных утечек тока (тип DC) - не подходит для зарядных станций EV, солнечных инверторов.
• IP20 - нельзя использовать во влажных местах без корпуса (например, на улице, в бане без защиты).
• Не рекомендован для частых включений более 240 раз в час - подходит для стационарной нагрузки, не для двигателей с частым пуском.
• Только 1P+N - не подходит для трёхфазных систем или когда нужна защита всех фаз.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы.
• Линии питания кухонной техники - холодильник, посудомойка, микроволновка.
• Оборудование в цехах - станки с металлическим корпусом, где возможна утечка через изоляцию.
• Осветительные цепи в подъездах - особенно там, где есть риск повреждения проводки.

Практические советы

• Проверяйте работоспособность NB1L (36мм) (R) ежемесячно - нажимайте кнопку «Тест». Если он не отключится - замените устройство.
• При монтаже не перетягивайте клеммы - момент затяжки указан в документации производителя, обычно 0,8–1,0 Нм.
• Убедитесь, что ноль подключён именно к клемме N, а не к L - иначе защита не будет работать.
• Если в щитке много таких устройств - используйте метки или цветные бирки, чтобы отличать группы защиты.
• Для помещений с высокой влажностью (бани, прачечные) устанавливайте NB1L внутри герметичного бокса с классом защиты IP54 или выше.
• Не заменяйте 30 мА на 100 мА ради экономии - потеряете защиту жизни, хотя сохраните защиту оборудования.
