Выключатель автоматический дифференциального тока 1P+N С 20А 6000A 30мА тип АС RESI9 | R9D25620 Schneider Electric APC

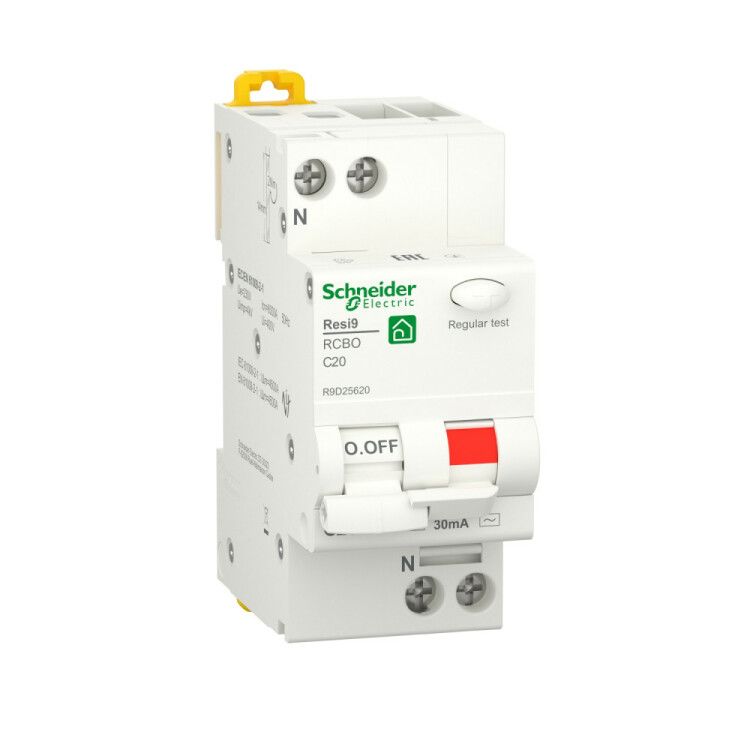

Автоматический выключатель дифференциального тока RESI9 от Schneider Electric - это компактное устройство, сочетающее защиту от перегрузок, коротких замыканий и утечек тока. Модель r9d25620 предназначена для защиты групповых цепей в жилых и общественных зданиях, особенно там, где важна безопасность людей - например, на кухне, в ванной или в детской комнате.

Назначение и область применения

Устройство r9d25620 защищает электропроводку и человека от поражения электрическим током при утечках до 30 мА. Оно совмещает функции обычного автомата и устройства защитного отключения (УЗО). Подходит для установки в распределительных щитах жилых домов, квартир, офисов и малых предприятий. Особенно эффективен в местах с повышенной влажностью - ванных комнатах, кухнях, подвалах, гаражах.

Технические характеристики

• Номинальный ток: 20 А - позволяет подключать нагрузку до 4,6 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к слабым утечкам, обеспечивает защиту жизни человека
• Тип срабатывания по диф.току: AC - реагирует на переменный ток утечки, что достаточно для бытовой сети
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 6 кА - выдерживает большие токи КЗ, характерные для современных сетей
• Характеристика отключения: C - оптимальна для бытовых нагрузок с высокими пусковыми токами (например, двигатели, насосы, люминесцентные светильники)
• Номинальное напряжение изоляции: 400 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым и коммутационным импульсам
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды; требует установки внутри закрытого щита
• Монтаж: на DIN-рейку шириной 35 мм
• Занимает 2 модуля DIN - занимает место в щите аналогично двум обычным автоматам
• Подключение проводов: 1–16 мм2 - совместим с медными проводами всех распространённых сечений
• Рабочий диапазон температур: от -25C до +60C - подходит для установки в неотапливаемых помещениях
• Частота: 50 Гц - для стандартной сети России и стран СНГ

Совместимость и монтаж

r9d25620 устанавливается на стандартную DIN-рейку в любом распределительном щите, совместимом с продукцией Schneider Electric. Для правильного подключения важно:

• Фазный провод подключается к входу L, нулевой - к N
• Не допускается соединение нуля после УЗО с заземлением или другими нулями - это вызовет ложные срабатывания
• Провода должны быть зачищены на 8–10 мм, плотно затянуты в клеммах - недостаточно хорошего контакта может привести к нагреву
• После монтажа обязательно проверить кнопку «Тест» - она имитирует утечку тока и должна вызвать отключение

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Применяет технологию дифференциального трансформатора и механическую систему отключения, не зависящую от внешнего питания - работает даже при отсутствии напряжения в сети. Сертифицирован для использования в условиях загрязнения класса 2 и категории перенапряжения III - то есть в типичных бытовых и коммерческих сетях.

Преимущества

• Объединение двух функций (автомат + УЗО) в одном корпусе экономит место в щите
• Отключение нуля повышает безопасность - полностью размыкает цепь, исключая опасный потенциал
• Индикатор состояния (зелёный цвет при включении) позволяет легко определить, сработало ли устройство
• Конструкция с механизмом «без задержки» обеспечивает мгновенное отключение при утечке - менее 30 мс
• Линейка RESI9 имеет единый дизайн и совместимые компоненты - удобно для масштабирования проектов

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50 Гц
• Тип AC не реагирует на пульсирующий постоянный ток утечки (например, от светодиодных драйверов или ИБП); для таких случаев нужен тип A
• IP20 не защищает от брызг и влаги - нельзя устанавливать вне щита или во влажных местах без дополнительной защиты
• Не рекомендован для защиты оборудования с высоким уровнем электромагнитных помех - возможны ложные срабатывания
• Не используется в качестве основного рубильника - не предназначен для частых ручных операций включения/выключения

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины
• Щитовая группа на кухню - защищает плиту, микроволновку, кофе-машину
• Электроснабжение гаража - защита от утечек через старую проводку или влажный пол
• Освещение в подвале или на лестничной клетке - снижает риск поражения при случайном контакте с металлическими элементами

Практические советы

• Выбирая между 1P+N и 2P - здесь 1P+N достаточен, так как ноль отключается, а цена ниже, чем у 2P
• Если в щите мало места - можно использовать более компактные модели RESI9 Slim (1 модуль), но они имеют меньший ток срабатывания (обычно 10–16 А)
• Проверяйте работу кнопки «Тест» хотя бы раз в месяц - это обязательное правило безопасности
• Не заменяйте этот автомат обычным автоматом - потеряете защиту от утечек, что противоречит требованиям ПУЭ
• При замене старого УЗО - убедитесь, что новое устройство r9d25620 точно соответствует по току, типу и количеству полюсов
