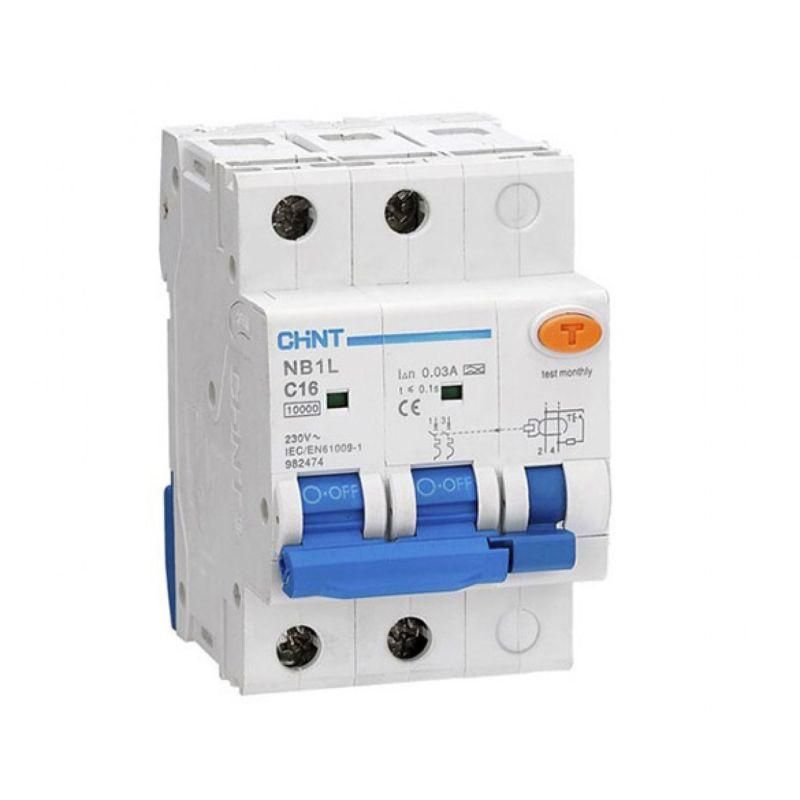

Выключатель автоматический дифференциального тока NB1L-40 2P C20 30mA тип AC 6kA (R) | 197987 CHINT

Автоматический выключатель дифференциального тока NB1L-40 (R) с номинальным током 20 А и чувствительностью 30 мА обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в однофазных сетях 230 В. Этот аппарат серии NB1L-40 от бренда CHINT подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока NB1L-40 (R) предназначен для защиты людей от поражения электрическим током при косвенном прикосновении, а также для предотвращения возгораний, вызванных утечками тока. Он сочетает функции обычного автомата (защита от перегрузки и КЗ) и УЗО (защита по дифференциальному току). Применяется в бытовых и промышленных электросетях: квартиры, офисы, мастерские, производственные участки с оборудованием на 230 В. Подходит для защиты групп розеток, ванных комнат, кухонь и других помещений с повышенной опасностью поражения током.

Технические характеристики

• Номинальный ток: 20 А
• Номинальный ток утечки: 30 мА (0,03 А) - срабатывает при утечке выше этого значения
• Тип дифференциального тока: AC - реагирует на синусоидальную утечку переменного тока (стандартный тип для бытовых сетей)
• Количество полюсов: 2P - защищает фазу и ноль одновременно
• Отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, светильники с ЭПРА)
• Номинальное напряжение: 230 В
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Модульная ширина: 3,5 модуля - занимает 3,5 стандартных места на DIN-рейке
• Рабочая температура: от -25 C до +40 C - допустимо использование в неотапливаемых помещениях
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри закрытых щитов

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов - снизу: входные - снизу, выходные - сверху. Это соответствует правилам сборки современных щитов. Выключатель автоматический дифференциального тока NB1L-40 (R) имеет индикатор положения контактов - окно показывает, включен ли аппарат (зеленый цвет) или он отключен (красный цвет). Для тестирования работоспособности предусмотрена кнопка «Тест». Нельзя использовать этот аппарат в сетях постоянного тока или с высоким содержанием постоянной составляющей утечки (например, от импульсных БП). Также не рекомендуется применять в условиях высокой запыленности или влажности - степень защиты IP20 не обеспечивает защиту от воды и пыли.

Безопасность и стандарты

Выключатель автоматический дифференциального тока NB1L-40 (R) соответствует требованиям международных стандартов IEC 61009-1 и GOST R 51326.1. Конструкция - электромеханическая, что гарантирует работу даже при отсутствии внешнего питания. Механическая износостойкость - 100 000 циклов включения-выключения, электрическая - 2000 циклов при номинальном токе. Частота включений: до 240 раз в день при токе ≤25 А, до 120 - при большем токе.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Электромеханическая конструкция - работает без внешнего питания, надежнее электронных аналогов
• Яркая индикация состояния - легко определить, сработало ли устройство
• Совместим с популярными сериями щитов - легко заменить старые модели
• Поддерживает режимы с пусковыми токами благодаря характеристике C

Ограничения применения

• Не применяется в сетях постоянного тока
• Не подходит для защиты оборудования с высоким уровнем постоянной составляющей утечки (например, сварочные аппараты, некоторые ИБП)
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, герметичные щиты)
• Не предназначен для частого ручного включения/отключения - максимальная частота 240 раз/день
• Не используется в системах TN-C - требует наличия отдельного PE-проводника

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита для холодильника, стиральной машины, бойлера
• Линия питания маломощного станка или компрессора в гараже
• Распределительный щит многоквартирного дома - на этаже или в подвале

Практические советы

• Перед установкой проверьте соответствие номинала (20 А) нагрузке - не превышайте расчетный ток
• При монтаже соблюдайте полярность: L и N должны быть правильно подключены
• Проверяйте работоспособность кнопкой «Тест» минимум один раз в месяц
• Убедитесь, что на DIN-рейке достаточно места - NB1L-40 (R) занимает 3,5 модуля
• Если требуется удалённая сигнализация срабатывания - можно заказать модель с дополнительным контактом XF9J
• Не используйте в качестве единственной защиты в системе IT - нужна другая схема
