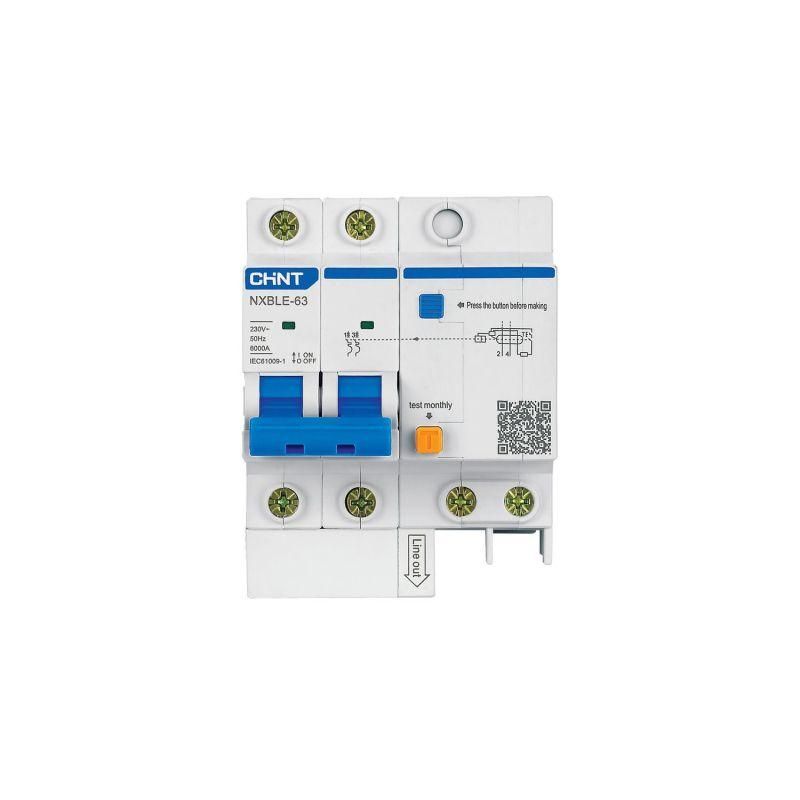

Выключатель автоматический дифференциального тока NXBLE-63 2P C20 30mA тип AC 6kA (R) | 819978 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) с номинальным током 20 А и чувствительностью 30 мА обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в однофазных сетях. Этот аппарат серии NXBLE-63 от бренда CHINT подходит для установки в жилых, коммерческих и промышленных объектах, где важна безопасность людей и оборудования.

Назначение и область применения

Выключатель NXBLE-63 (R) предназначен для защиты человека от поражения электрическим током при косвенном прикосновении, а также предотвращения возгораний, вызванных утечками тока. Он защищает сети переменного тока с напряжением до 230 В и частотой 50/60 Гц. Применяется в распределительных щитах квартир, офисов, мастерских, производственных участков - там, где есть розетки, бытовые приборы, оборудование с высокой вероятностью утечки тока (стиральные машины, водонагреватели, насосы).

Технические характеристики

• Номинальный ток: 20 А
• Номинальный ток утечки: 30 мА (чувствительность для защиты людей)
• Тип дифференциального тока: AC - реагирует на синусоидальную утечку переменного тока
• Количество полюсов: 2P - защищает фазу и ноль одновременно
• Отключающая способность: 6 кА - выдерживает максимальный ток КЗ до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и воды
• Ширина по модулям: 4 (занимает 2 модуля на DIN-рейке)
• Рабочая температура: от -25C до +70C
• Отключение незащищенной нейтрали: да - при срабатывании отключается и нулевой провод
• Частота: 50/60 Гц

Совместимость и монтаж

Устройство NXBLE-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и входные провода. Для правильной работы важно соблюдать полярность: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Устройство совместимо со всеми компонентами серии NXBLE-63, включая дополнительные модули (AX-X1, AL-X1, SHT-X1 и др.), которые можно установить после основного аппарата. Не рекомендуется использовать в условиях повышенной запылённости или влажности - степень защиты IP20 не допускает воздействия жидкости или пыли.

Безопасность и стандарты

NXBLE-63 (R) соответствует требованиям международных стандартов IEC 61009-1 и IEC 60947-2. Отключение нейтрали при срабатывании повышает уровень безопасности, исключая риск сохранения потенциала на нулевом проводе. Наличие тестовой кнопки позволяет ежемесячно проверять исправность дифференциальной защиты - это обязательная процедура для обеспечения надёжности.

Преимущества

• Отключение нуля при утечке - снижает риск поражения даже при неисправностях в сети
• Высокая механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов - долгий срок службы при частых операциях
• Яркий индикатор положения контактов - легко определить, сработал ли аппарат
• Гибкость системы: возможность доработки дополнительными модулями (сигнализация, удалённое отключение)

Ограничения применения

NXBLE-63 (R) не подходит для сетей постоянного тока. Также он не реагирует на пульсирующие постоянные составляющие утечки - для таких задач требуются типы A или B. Не применяется в помещениях с высокой влажностью, пылью или агрессивной средой - IP20 не обеспечивает защиту от внешних факторов. Не следует использовать вместо обычного автомата без дифзащиты - этот аппарат не заменяет функцию защиты от перегрузки и КЗ в однополюсных цепях без нуля.

Примеры использования

• Защита группы розеток в ванной комнате
• Щитовая на этаже многоквартирного дома - отдельный АВДТ на кухню и санузел
• Линия питания станка с металлообрабатывающим оборудованием
• Освещение и розетки в цеху с влажными процессами (при условии отсутствия попадания воды на сам аппарат)

Практические советы

• Перед установкой проверьте соответствие номинала (20 А) нагрузке - не превышайте мощность более 4,6 кВт (230 В × 20 А)
• Обязательно используйте тестовую кнопку один раз в месяц - это гарантирует, что защита будет работать при аварии
• При монтаже на DIN-рейку убедитесь, что все провода плотно затянуты - слабый контакт может вызвать нагрев и выход из строя
• Если требуется сигнал о срабатывании - выбирайте модель с дополнительным контактом AL-X1
• Не устанавливайте NXBLE-63 (R) в щитах без доступа - необходим регулярный контроль и тестирование
