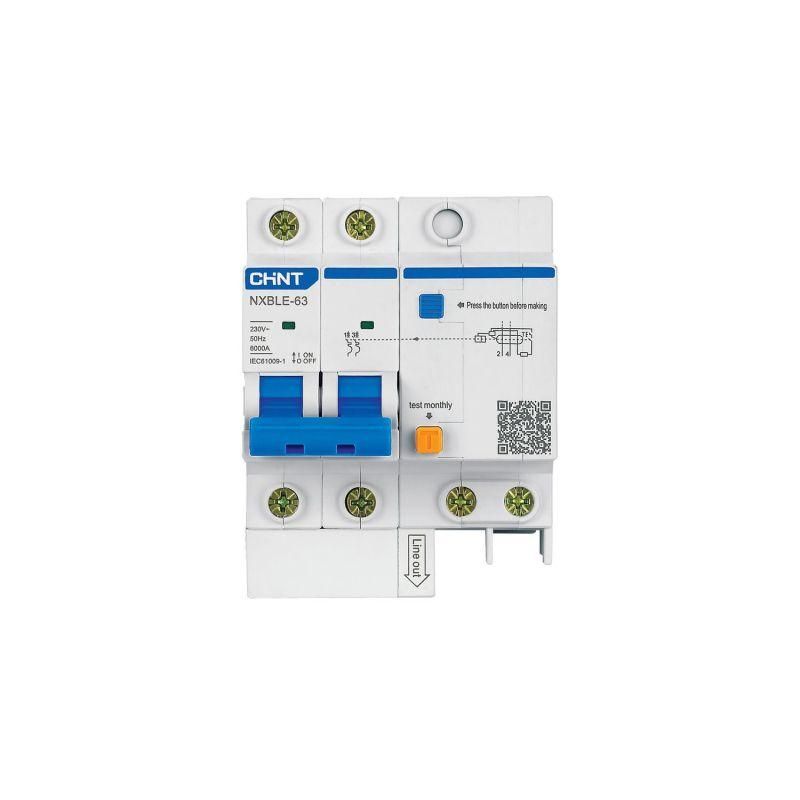

Выключатель автоматический дифференциального тока NXBLE-63 2P C50 100mA тип AC 6kA (R) | 982009 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) с номинальным током 50 А и чувствительностью 100 мА обеспечивает защиту от утечек, перегрузок и коротких замыканий в однофазных сетях. Этот аппарат серии NXBLE-63 от CHINT подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется надежная защита людей и оборудования.

Назначение и область применения

Выключатель автоматический дифференциального тока NXBLE-63 (R) предназначен для защиты человека от поражения электрическим током при косвенном прикосновении, а также для предотвращения возгораний, вызванных утечками тока. Он защищает сети переменного тока с напряжением до 230 В и частотой 50/60 Гц. Применяется в бытовых, офисных и производственных электрощитах - например, для групповой защиты розеточных контуров, кухонной техники, бассейнов, ванных комнат и других помещений с повышенной опасностью.

Технические характеристики

• Номинальный ток: 50 А
• Номинальный ток утечки: 100 мА (0,1 А)
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки переменного тока
• Количество полюсов: 2P - защищает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, насосы, светильники)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли
• Рабочая температура: от -25 C до +70 C
• Ширина по модулям: 4 модуля (72 мм)
• Частота: 50/60 Гц
• Отключение незащищенной нейтрали: да - при срабатывании отключается и нулевой проводник
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов

Совместимость и монтаж

Устройство NXBLE-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и входные провода. Для правильной работы необходимо соблюдать полярность: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Учитывайте, что ширина аппарата составляет 4 модуля - планируйте место в щите соответственно. Напряжение питания не должно превышать 230 В - применение в трехфазных системах требует установки нескольких таких устройств по одной на каждую фазу.

Безопасность и стандарты

Выключатель NXBLE-63 (R) соответствует требованиям международных стандартов IEC 61009-1 и IEC 60947-2. Конструкция выполнена с использованием электронного дифференциального модуля, обеспечивающего точное срабатывание при утечке. Отключение нейтрали повышает безопасность - исключает риск сохранения потенциала на нулевом проводе после срабатывания. Степень защиты IP20 допускает использование только внутри закрытых электрощитов, не во влажных или запыленных помещениях вне корпуса.

Преимущества

• Отключение нуля при срабатывании снижает риск поражения током даже при неисправностях в сети
• Высокая отключающая способность (6 кА) гарантирует работу даже при серьезных КЗ
• Характеристика “C” оптимальна для смешанных нагрузок - от освещения до маломощных двигателей
• Индикатор положения контактов позволяет визуально определить состояние (включен / отключен)
• Устройство совместимо с дополнительными модулями: вспомогательные и сигнальные контакты, расцепители

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с переменным током типа AC
• Не подходит для защиты от прямого прикосновения - чувствительность 100 мА слишком высока для этого; для человеческой безопасности рекомендованы 30 мА
• IP20 не обеспечивает защиту от влаги - нельзя использовать вне электрощита или в сырых местах (бани, улица, подвалы без герметизации)
• Не рассчитан на частые оперативные включения - предназначен для редких отключений, не является обычным рубильником
• Не подходит для мощных промышленных машин с высокими пусковыми токами - для них лучше выбрать характеристику D

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры
• Щитовая защита для теплого пола, бойлера, стиральной машины
• Групповое отключение в административных зданиях - офисы, магазины, кафе
• Обеспечение безопасности в мастерских с металлообрабатывающим оборудованием

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - она проверяет исправность дифференциального модуля
• Проверяйте работоспособность NXBLE-63 (R) не реже одного раза в месяц - это требование нормативов
• При установке в щит с несколькими АВДТ убедитесь, что выбрана координированная селективность - чтобы не отключались все автоматы при одном срабатывании
• Посадочный диаметр клемм рассчитан на медные провода сечением до 25 мм2 - используйте подходящие наконечники
• Если нужна удаленная сигнализация срабатывания - можно заказать модель с дополнительным контактом AL-X1
• Не устанавливайте NXBLE-63 (R) перед другим УЗО - это избыточно и может вызвать ложные срабатывания
