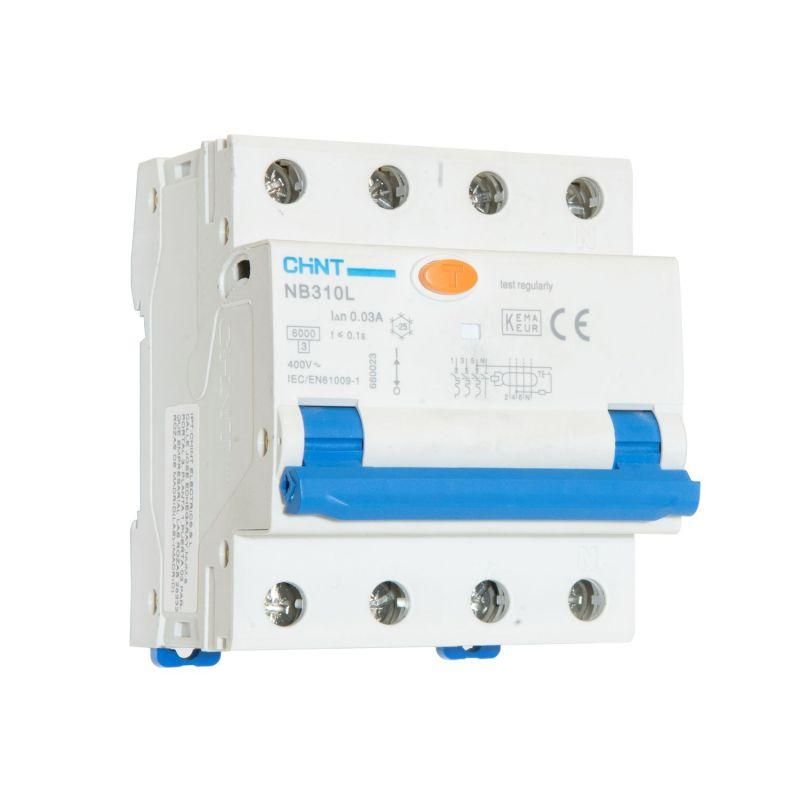

Выключатель автоматический дифференциального тока NB310L 3N 3P+N 25A 30mA, тип AС, х-ка C, 6kA (R) | 660023 CHINT

Автоматический выключатель дифференциального тока NB310L/3N (R) ГСИ от CHINT предназначен для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах. Устройство сочетает функции защиты от перегрузки, короткого замыкания и дифференциального тока, что делает его универсальным решением для четырёхполюсных сетей 400 В.

Назначение и область применения

Устройство NB310L/3N (R) ГСI применяется в трёхфазных сетях переменного тока с нейтралью (3P+N) для защиты оборудования и персонала. Подходит для установки в щитах жилых домов, офисов, производственных цехов, где есть группы розеток, мощные потребители (например, насосы, компрессоры, сварочные аппараты) и требуется высокий уровень безопасности.

Защита сработает при утечке тока более 30 мА - это соответствует нормам для предотвращения опасного поражения человека. Также устройство защищает от перегрузок и коротких замыканий благодаря характеристике срабатывания «C». Наличие отключения незащищённой нейтрали повышает безопасность при аварийных ситуациях.

Технические характеристики

• Номинальный ток: 25 А - допустимая постоянная нагрузка на группу цепей
• Номинальный ток утечки: 30 мА (0,03 А) - чувствительность к утечкам, обеспечивающая защиту жизни
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки переменного тока (стандартно для бытовых и промышленных сетей)
• Номинальное напряжение: 400 В - работает в трёхфазных системах 230/400 В
• Количество полюсов: 4 (3 фазы + N) - отключает все проводники, включая ноль
• Номинальная отключающая способность: 6 кА - выдерживает максимальный ток КЗ до 6000 А
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с пусковыми токами (электродвигатели, светильники, оборудование)
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения (молнии, коммутационные броски)
• Степень защиты: IP20 - защищено от прикосновения пальцами, но не от пыли и воды - требует установки внутри закрытого щита
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Ширина модуля: 4 модуля (72 мм) - занимает место на DIN-рейке
• Рабочая температура: от -25C до +40C - подходит для неотапливаемых помещений

Совместимость и монтаж

Устройство NB310L/3N (R) ГСИ монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - это соответствует правилам электромонтажа для удобства организации кабельных маршрутов. Фазы L1–L3 и нейтраль N подключаются согласно маркировке на корпусе. Обязательно соблюдать полярность при подключении нулевого провода.

При установке важно учитывать, что устройство не имеет встроенной защиты от постоянного тока утечки - для таких задач необходимо применять тип A или B. Также рекомендуется использовать в паре с УЗО типа AC только там, где нет постоянных составляющих утечки (например, в цепях с выпрямителями, ИБП, LED-драйверами).

Безопасность и стандарты

NB310L/3N (R) ГСИ соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена в виде электромеханического устройства - то есть работает даже при отсутствии питания, что повышает надёжность по сравнению с электронными аналогами. Механическая износостойкость - 10 000 циклов включения/отключения, электрическая - 2000 циклов при номинальном токе.

На лицевой стороне имеется индикатор положения контактов - окно показывает, выключен ли автомат механически. Это позволяет отличить срабатывание по утечке от обычного отключения.

Преимущества

• Отключение нейтрали - исключает риск сохранения потенциала на нулевом проводе после срабатывания
• Электромеханическая конструкция - не зависит от внешнего питания, работает при любых условиях
• Высокая отключающая способность (6 кА) - подходит для мест с высокой возможностью КЗ (промышленные сети, подъездные щиты)
• Совместимость с типом C - идеально для нагрузок с пусковыми токами (двигатели, компрессоры)
• Гарантированная долговечность - 10 тыс. механических циклов и 2 тыс. электрических

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, с преобразователями частоты, LED-драйверами, компьютерами) - нужен тип A или B
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах без дополнительной защиты
• Не рассчитан на частые операции включения/отключения - предназначен для редких коммутаций, не является заменой контактору
• Не поддерживает удалённую сигнализацию или управление - для этих целей нужны дополнительные модули (XF9, S9, V9)

Примеры использования

• Щит этажный в многоквартирном доме - защита розеточных групп на кухне, в ванной, в мастерской
• Производственный участок - питание станков с двигателями (дрели, токарные, фрезерные)
• Офисный комплекс - группа розеток для серверов, принтеров, оргтехники
• Складские помещения - освещение и силовые точки с возможностью повышенной влажности (при условии герметичного щита)

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - она проверяет исправность дифференциальной части
• Проверяйте работоспособность NB310L/3N (R) ГСИ ежемесячно - это требование нормативов и гарантирует безопасность
• При проектировании учтите ширину 4 модуля - планируйте место в щите заранее
• Если в цепи есть частотные преобразователи, светодиодные драйверы или ИБП - выбирайте тип A вместо AC
• Не используйте устройство в качестве основного рубильника - оно не предназначено для частых ручных отключений
• При замене старого автомата убедитесь, что новый NB310L/3N (R) ГСИ имеет ту же отключающую способность (6 кА) и тип защиты
