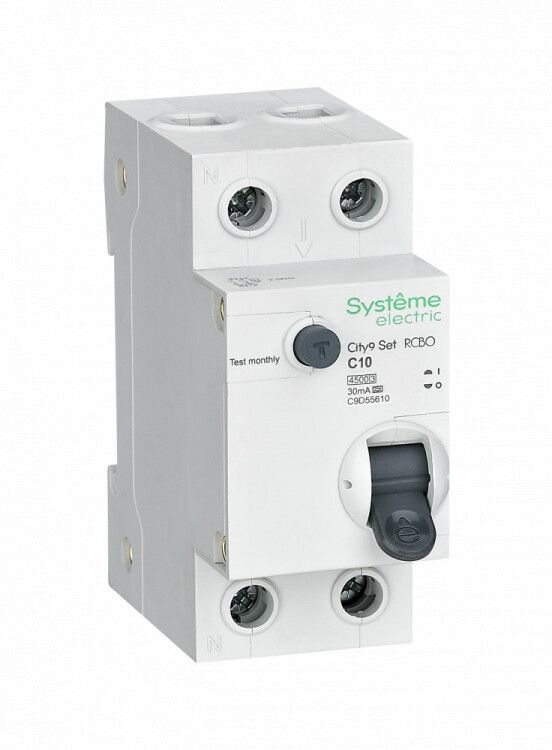

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 10А 4.5kA 30мА Тип-A 230В City9 Set - C9D55610 APC

Автоматический выключатель дифференциального тока Systeme Electric c9d55610 - двухполюсное устройство 1P+N с номинальным током 10 А и чувствительностью 30 мА, предназначенное для защиты человека от поражения электрическим током, а также сети от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Устройство защищает людей от поражения электрическим током при прямом контакте с токоведущими частями - например, при повреждении изоляции бытового оборудования. Также предотвращает возгорание из-за утечек тока и защищает цепи от сверхтоков: перегрузок и коротких замыканий. Применяется в однофазных сетях 230 В переменного тока, чаще всего в групповых линиях освещения, розеточных контуров, кухонной и ванной техники. Особенно актуален там, где есть повышенная опасность - в помещениях с высокой влажностью, рядом с раковинами, стиральными машинами, бойлерами.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может коммутировать без повреждений
• Дифференциальный ток срабатывания: 30 мА - минимальная утечка, при которой автомат отключится; этот уровень соответствует требованиям безопасности для защиты жизни человека
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, LED-светильников)
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (бытовые приборы, насосы, светильники); менее чувствителен к кратковременным скачкам, чем B, но более мягкий, чем D
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и ноль, что исключает риск сохранения потенциала на нулевом проводе после отключения
• Номинальное напряжение: 230 В AC / 50 Гц - работает в стандартной европейской/российской сети
• Ширина по модулям: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый)
• Глубина монтажа: 45 мм - требуемый свободный объем внутри щита для правильной установки
• Степень защиты: IP20 - защита от прикосновения пальцами и твердыми предметами >12,5 мм; не предназначено для влагозащиты
• Номинальное напряжение изоляции: 500 В - гарантирует надежную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным перенапряжениям (молнии, коммутационные выбросы)
• Класс токоограничения: 3 - быстрое ограничение тока КЗ, снижающее тепловую и механическую нагрузку на оборудование
• Категория перенапряжения: IV - рассчитан на установку в местах с наибольшими возможными перенапряжениями (вводные точки, распределительные щиты)

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется минимум 45 мм глубины в щите. Обеспечивается плотное соединение через безопасные клеммы - можно использовать гибкие и многожильные провода сечением до 2,5 мм2. Ноль и фаза подключаются строго согласно маркировке на корпусе. Отключение происходит одновременно по обоим полюсам - это важно для соблюдения норм ПУЭ. После монтажа обязательно протестировать кнопкой «T». Не допускается установка в условиях повышенной влажности без дополнительной защиты (коробки, герметичные щиты).

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 51326.1–2018 и МЭК 61009-1. Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие самым строгим условиям эксплуатации. Сертифицирован для использования в системах TN-S и TN-C-S. Кнопка тестирования позволяет ежемесячно проверять исправность дифференциальной защиты - обязательное условие по нормам безопасности.

Преимущества

• Защита от всех видов утечек: переменных и пульсирующих постоянных токов благодаря типу A - идеально для современной техники с импульсными источниками питания
• Отключение фазы и нуля одновременно - исключает опасность оставления нулевого провода под напряжением
• Высокая отключающая способность 4,5 кА - подходит даже для старых домов с недостаточным сечением ввода
• Компактная форма (2 модуля) - экономит место в щите
• Надежные клеммы - позволяют закрепить провода без дополнительных наконечников

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для мощных двигателей с высоким пусковым током (более 5…7×Iн) - лучше выбрать тип D
• Не используется в трехфазных сетях - только в однофазных 230 В
• Не заменяет УЗО + автомат в одном корпусе, если требуется отдельная защита по току перегрузки и току утечки - здесь они совмещены, но функционал ограничен
• Не рекомендован для цепей с постоянными утечками выше 10 мА - будет ложное срабатывание

Примеры использования

• Щитовая группа розеток в ванной комнате
• Линия питания стиральной машины, посудомоечной машины
• Освещение и розетки на кухне
• Подключение бойлера, теплого пола, кондиционера
• Общие группы в квартире, если установлен один вводной автомат

Практические советы

• Выбирая автоматический выключатель дифференциального тока Systeme Electric c9d55610, убедитесь, что ваша сеть имеет заземление - иначе защита не сработает эффективно
• Проверяйте работу устройства кнопкой «T» хотя бы раз в месяц - особенно перед сезоном повышенной нагрузки
• Не используйте его вместо обычного автомата в цепях с высокими пусковыми токами - он не рассчитан на длительные перегрузки выше 10 А
• При замене убедитесь, что новый аппарат точно соответствует по току утечки (30 мА) и типу A - другие типы (B, F) могут не реагировать на импульсы от современной техники
• При сборке щита следите, чтобы провода не задевали механизм - это может вызвать самопроизвольное отключение
