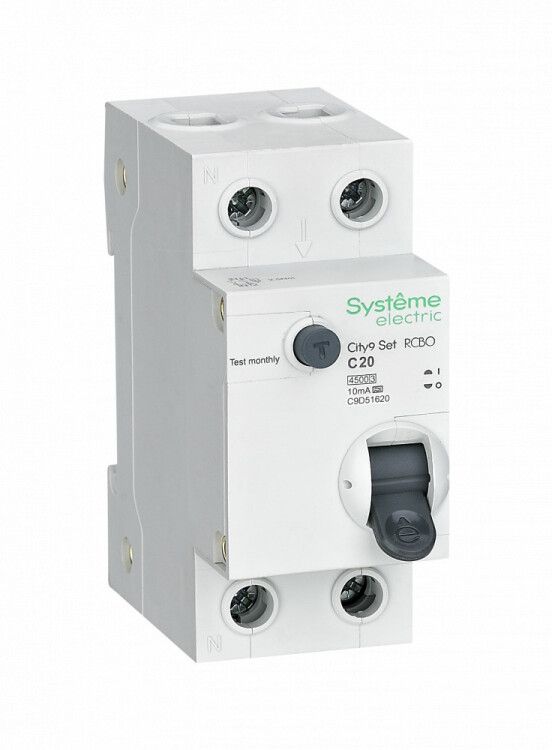

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 20А 4.5kA 10мА Тип-A 230В City9 Set - C9D51620 APC

Автоматический выключатель дифференциального тока City9 SE c9d51620 предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Этот аппарат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для распределительных щитов.

Назначение и область применения

City9 SE c9d51620 используется в бытовых и легкопромышленных электросетях напряжением 230 В переменного тока. Он защищает людей от поражения электрическим током при утечках до 10 мА - этого достаточно для гарантированной реакции при прямом контакте с фазным проводом. Также устройство отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в жилых домах, офисах, мастерских, где есть оборудование с высокими требованиями к безопасности - например, стиральные машины, бойлеры, электроинструменты, освещение в ванных комнатах.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток утечки: 10 мА - чувствительность к утечкам, обеспечивающая защиту жизни человека;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств);
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (освещение, насосы, малые двигатели);
• Количество полюсов: 2P+N - отключение фазы и нулевого провода одновременно;
• Номинальное напряжение: 230 В AC / 50 Гц - совместим с европейскими и российскими сетями;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не предназначена для влажных помещений без дополнительной защиты;
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке (35 мм);
• Глубина монтажа: 45 мм - требует достаточного места внутри щита;
• Номинальное напряжение изоляции: 500 В - гарантирует надежную изоляцию между контактами;
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее тепловую нагрузку на проводку;
• Категория перенапряжения: IV - рассчитан на использование в местах с высокой вероятностью скачков напряжения (например, на входе в здание).

Совместимость и монтаж

City9 SE c9d51620 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 45 мм. Обеспечивается механическая фиксация и удобный доступ к клеммам. Нейтральный проводник коммутируется - он тоже отключается при срабатывании, что повышает безопасность. Клеммы имеют защитные крышки и подходят для проводов сечением до 25 мм2. Подключение выполняется согласно маркировке L (фаза) и N (нейтраль): неверное подключение может нарушить работу защиты.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61008-1. Применяет технологию дифференциальной защиты с контролем баланса токов в фазном и нейтральном проводах. При возникновении утечки более 10 мА происходит автоматическое отключение за время менее 40 миллисекунд. Кнопка TEST позволяет ежемесячно проверять исправность внутреннего механизма - рекомендуется делать это регулярно.

Преимущества

• Объединённая защита: один прибор вместо двух (автомат + УЗО), экономит место в щите;
• Защита типа A - актуальная для современной техники с электронными блоками питания;
• Коммутируемый ноль - исключает риск остаться под напряжением после отключения;
• Высокий класс токоограничения (3) снижает риск повреждения проводки при КЗ;
• Безопасные клеммы с защитными крышками минимизируют риск случайного прикосновения;
• Индикация состояния: рычаг имеет четкое положение “ON/OFF”, при срабатывании УЗО рычаг переходит в среднее положение.

Ограничения применения

• Не предназначен для установки во влажных помещениях без дополнительной защиты (IP20 - недостаточно для ванных комнат, бань, улицы);
• Не работает при отсутствии нулевого провода - требует полноценной системы TN-S или TN-C-S;
• Не подходит для мощных двигателей с высоким пусковым током - лучше использовать характеристику D;
• Не защищает от перенапряжений в сети - для этого нужны дополнительные устройства (грозовые разрядники, стабилизаторы);
• Не следует применять в системах IT (с изолированной нейтралью) - они требуют других типов защиты.

Примеры использования

• Щиток квартиры: защита розеток в кухне и ванной комнате;
• Электрощит гаража: питание сварочного аппарата, светильника и розеток для инструмента;
• Офисный щит: защита компьютеров, принтеров, серверов с БП;
• Подвал дома: питание насоса, освещения и розеток для временного оборудования;
• Лестничные клетки: управление освещением с возможностью аварийного отключения при пробое изоляции.

Практические советы

• Выбирая City9 SE c9d51620, убедитесь, что ваш щит имеет достаточную глубину (минимум 45 мм) и две свободные модульные позиции;
• Проверьте соответствие сечения проводов - для 20 А используйте медные провода не менее 2,5 мм2;
• После монтажа обязательно нажмите кнопку TEST - если устройство не отключилось, оно неисправно;
• Не соединяйте ноль после АВДТ с заземлением - это вызовет ложные срабатывания;
• При групповой защите нескольких контуров - каждый контур нуждается в собственном АВДТ, чтобы избежать массового отключения;
• Для старых домов с плохой изоляцией - возможно, потребуется увеличить уставку до 30 мА, тогда выбирайте другую модель.
