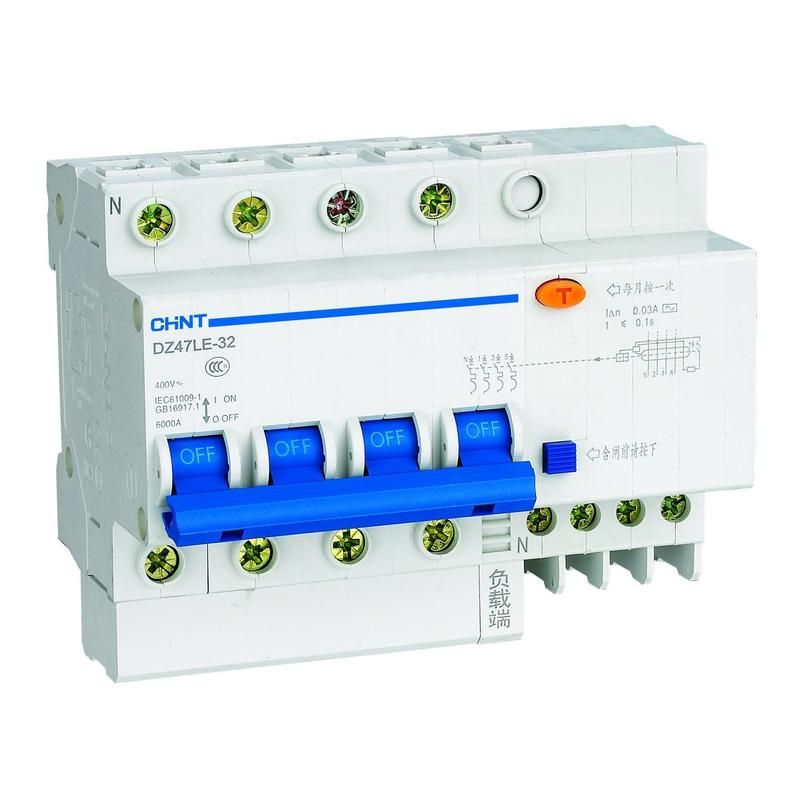

Выключатель автоматический дифференциального тока DZ47LE-32 четырехполюсный 32A 30mA тип AC характеристика С - 199644 CHINT

Автоматический выключатель дифференциального тока DZ47LE-32 от CHINT - это четырёхполюсное устройство, сочетающее защиту от утечек тока (30 мА) и от сверхтоков (перегрузка и КЗ), предназначенное для обеспечения безопасности в сетях переменного тока 400 В. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах.

Назначение и область применения

DZ47LE-32 защищает людей от поражения электрическим током при случайном контакте с токоведущими частями - благодаря чувствительности 30 мА. Также предотвращает возгорание проводки из-за повреждения изоляции. Устройство сочетает функции дифференциального автомата и обычного автоматического выключателя, поэтому его можно использовать вместо двух отдельных приборов.

Подходит для защиты групповых цепей: розеточные контуры, освещение, оборудование в помещениях с повышенной опасностью (ваннные комнаты, кухни, мастерские). Применяется в щитах многоквартирных домов, офисов, производственных участках.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальный ток утечки: 30 мА (0,03 А) - порог, при котором устройство отключается при появлении тока утечки; этот уровень соответствует требованиям безопасности для защиты человека;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В;
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, что важно для систем TN-S и TT;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном коротком замыкании;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Ширина: 6 модулей (18 мм каждый) - занимает место в щите, эквивалентное шести стандартным автоматам;
• Рабочая температура: от –25 C до +40 C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли; требует установки внутри закрытого щита.

Совместимость и монтаж

DZ47LE-32 монтируется на DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхних и нижних клеммах - вход и выход помечены. Все четыре полюса подключаются: L1, L2, L3, N. Нулевой провод обязательно проходит через аппарат - без него защита не работает.

Не рекомендуется использовать в сетях с постоянным током или высоким содержанием гармоник - устройство предназначено только для чистого переменного тока (AC). Подключение должно выполняться с соблюдением полярности: ноль не должен быть замкнут на корпус или землю до аппарата.

Безопасность и стандарты

DZ47LE-32 соответствует требованиям МЭК 61009-1 и ГОСТ Р 50807-2007 для устройств защитного отключения (УЗО) с интегрированной защитой от сверхтоков. Сертифицирован для использования в бытовых и аналогичных условиях. Отличается высокой надёжностью срабатывания при тестировании кнопкой “T” - проверять её следует ежемесячно.

Преимущества

• Объединяет две функции - УЗО и автомат - экономит место в щите и снижает количество точек отказа;
• Высокая отключающая способность (6 кА) делает его подходящим для мест с возможными значительными КЗ;
• Характеристика “C” хорошо согласуется с типичными нагрузками в жилых и административных зданиях;
• Надёжная механическая конструкция от CHINT - долгий срок службы при правильной эксплуатации;
• Ярко выраженная кнопка тестирования и чёткий индикатор состояния (зелёный/красный) позволяют легко контролировать работоспособность.

Ограничения применения

• Не применяется в сетях с постоянным током, импульсными нагрузками или высоким уровнем пульсаций (например, на выходе ИБП или частотных преобразователей);
• IP20 не позволяет устанавливать устройство вне закрытого щита - нельзя использовать во влажных или запылённых открытых зонах;
• Не подходит для защиты мощных двигателей с высоким пусковым током - лучше выбрать характеристику “D”;
• Не используется в IT-сетях с изолированной нейтралью - требуется другая схема защиты;
• Не рекомендован для цепей с большим количеством электронных устройств (например, серверные), где возможны ложные срабатывания из-за паразитных утечек.

Примеры использования

• Защита группы розеток на кухне в квартире;
• Щитовая группа для ванной комнаты;
• Линия питания оборудования в цеху (станки, компрессоры, насосы) с небольшими пусковыми токами;
• Осветительные цепи в общественных зданиях;
• Распределительный щит многоэтажного дома - как основной дифференциальный автомат на этаже.

Практические советы

• При замене старого УЗО убедитесь, что новый DZ47LE-32 имеет ту же ширину (6 модулей) и класс отключения (6 кА);
• Проверьте, чтобы нулевой провод был подключен именно к клемме N, а не к заземлению - иначе защита не будет работать;
• Если в сети есть несколько таких устройств, убедитесь, что они правильно координированы - не допускайте “ложного срабатывания” верхнего автомата;
• При установке в холодном помещении (например, на даче зимой) дайте устройству адаптироваться к температуре перед первым включением;
• Тестирование кнопкой “T” необходимо выполнять хотя бы раз в месяц - это единственный способ удостовериться, что защита активна.
