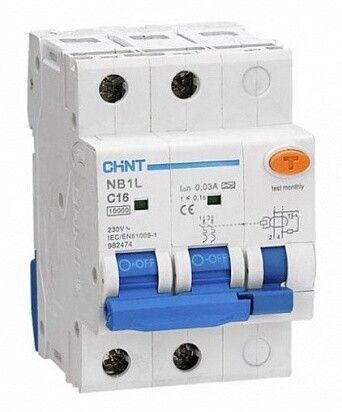

Выключатель автоматический дифференциального тока NB1L 1P+N C20 30mA тип A 6kA (36mm) (R) | 203020 CHINT

Автоматический выключатель дифференциального тока CHINT 203020 обеспечивает защиту от утечек тока и перегрузок в однофазных сетях. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

CHINT 203020 - это комбинированное устройство, которое одновременно защищает от сверхтоков (перегрузок и коротких замыканий) и утечек тока. Его основная задача - предотвращать поражение электрическим током людей и возгорание из-за повреждённой изоляции проводов. Устройство применяется там, где есть риск утечки тока: на кухнях, в ванных комнатах, в помещениях с повышенной влажностью, а также для защиты бытовой техники, розеточных групп и освещения.

Технические характеристики

• Тип устройства: 1P+N - отключает фазу и ноль одновременно, исключая опасный потенциал на нулевом проводе после срабатывания;
• Номинальный ток: C20 - способен длительно пропускать до 20 А, срабатывает при токе выше 100–500 А (характеристика C - для нагрузок с пусковыми токами, например, двигатели, насосы);
• Чувствительность: 30 мА - сработает при утечке тока 30 миллиампер и более, что соответствует требованиям безопасности для человека;
• Тип дифференциального тока: A - реагирует на переменный ток и импульсный постоянный ток (например, от современных приборов: зарядные устройства, ИБП, LED-светильники);
• Короткозамкнутый ток: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ в обычных жилых/коммерческих сетях;
• Ширина модуля: 36 мм - занимает два стандартных модуля в DIN-рейке (по 18 мм каждый).

Совместимость и монтаж

CHINT 203020 устанавливается на DIN-рейку в распределительном щите. Для подключения используются зажимы на верхней и нижней части корпуса. Обязательно соблюдать полярность: вход фазы - L, вход нуля - N. Нельзя использовать этот выключатель вместо двухполюсного автомата без дифзащиты - он не защищает от перегрузки в нулевой линии отдельно. Монтаж допускается только в сухих, хорошо вентилируемых местах, без прямого попадания воды.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 61009-1 и ГОСТ Р 51326.1. Сертифицирован для работы в сетях 230 В, 50 Гц. Отключение происходит менее чем за 40 мс при утечке 30 мА, что соответствует требованиям к защите жизни человека.

Преимущества

• Защита типа A - совместима с современной электроникой, в отличие от старых типов AC;
• Разъединяет и фазу, и ноль - снижает риск остаточного напряжения после отключения;
• Компактная ширина 36 мм - экономит место в щите, особенно важна при ограниченном пространстве;
• Механизм счётчика срабатываний - позволяет отслеживать частоту утечек для диагностики проблем в сети.

Ограничения применения

• Не предназначен для трёхфазных систем - требует отдельного трёхполюсного аналога;
• Не защищает от перепадов напряжения или скачков - нужен дополнительно стабилизатор или УЗИП;
• Не работает без питания: если отключена фаза, дифференциальный элемент остаётся неактивным;
• Не рекомендуется для цепей с высокими помехами (например, частотные преобразователи) без дополнительной фильтрации - возможны ложные срабатывания.

Примеры использования

• Щит квартиры - защита розеток в ванной и кухне;
• Офисный щит - питание компьютеров, принтеров, серверов;
• Производственный участок - станки с частотными приводами, где возможны импульсные утечки;
• Гараж или мастерская - розетки для электроинструментов.

Практические советы

• Перед установкой проверьте, чтобы ноль и фаза были правильно определены - неверное подключение сделает защиту бесполезной;
• Обязательно тестируйте кнопкой “T” ежемесячно - это проверяет работоспособность внутреннего механизма;
• Если устройство часто срабатывает - ищите причину: повреждённую изоляцию, неисправный прибор или плохой контакт;
• При замене выбирайте точно такой же тип (C20, 30 мА, A) - нельзя менять чувствительность или тип без пересчёта всей системы защиты.
