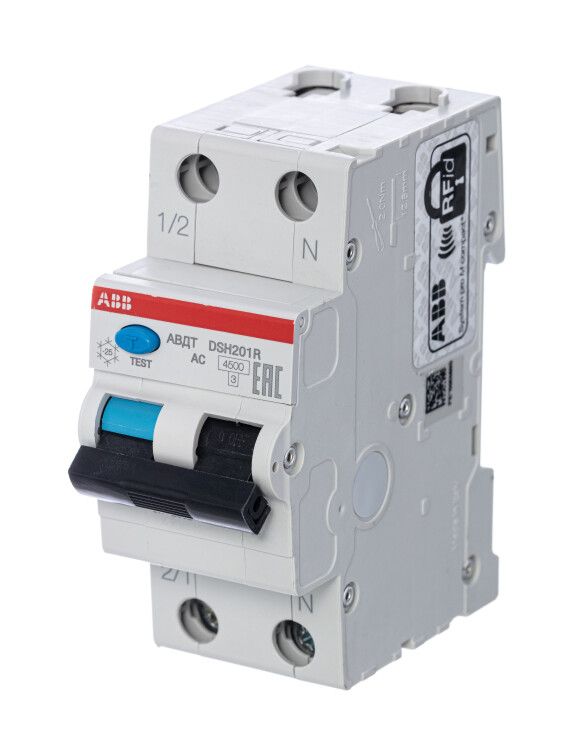

Выключатель автоматический дифференциального тока DSH201R AC30 C6 6А 30мА ABB 2CSR245072R1064

Выключатель автоматический дифференциального тока ABB DSH201R C6 AC30 30мА тип АС 1п+N обеспечивает защиту людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в бытовых и промышленных сетях. Этот прибор сочетает функции автоматического выключателя и УЗО в одном устройстве, что делает его компактным решением для распределительных щитов.

Назначение и область применения

Выключатель автоматический дифференциального тока ABB DSH201R C6 AC30 30мА тип АС 1п+N предназначен для защиты человека от поражения электрическим током при утечках до 30 мА. Он защищает также от возгораний, вызванных повреждением изоляции проводов. Подходит для установки в жилых домах, офисах, на производстве - особенно там, где используются электроинструменты, бытовые приборы с металлическими корпусами или оборудование с переменным током (например, насосы, конвейеры, освещение).

Технические характеристики

• Номинальный ток: 6 А - выдерживает нагрузку до 6 ампер без отключения;
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам, опасным для жизни;
• Тип срабатывания: AC - реагирует на переменный ток утечки, характерный для большинства бытовых приборов;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, люминесцентные лампы);
• Отключение нейтрали: да - при срабатывании полностью размыкает цепь, включая нулевой провод;
• Степень защиты IP4X - защищён от доступа инструментов и частиц больше 1 мм, но не герметичен;
• Максимальное сечение провода: 25 мм2 - позволяет подключить мощные кабели;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Категория перенапряжения: III - устойчив к импульсным перенапряжениям в распределительных системах;
• Глубина установки: 69 мм - требует достаточного места внутри шкафа;
• Рабочий диапазон температур: -25...+55 C - работает в холодных и жарких помещениях;
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке;
• Степень загрязнения: 2 - допустимо использование в помещениях со слегка запылённой средой;
• Способ монтажа: на DIN-рейку - стандартный способ для всех современных щитов.

Совместимость и монтаж

Выключатель автоматический дифференциального тока ABB DSH201R C6 AC30 30мА тип АС 1п+N устанавливается на DIN-рейку шириной 35 мм. Для монтажа требуется место глубиной не менее 69 мм. Подходит для скрытого монтажа в стеновых шкафах. Клеммы рассчитаны на провода сечением от 0,5 до 25 мм2 - можно использовать медные однопроволочные и многопроволочные жилы. Обязательно соблюдать полярность: вход фазы и нуля указаны на корпусе. Отключение нейтрали требует правильного подключения обоих проводов - игнорирование этого может привести к некорректной работе устройства.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Наличие блокировки и защиты от ложного срабатывания снижает вероятность случайного отключения из-за помех или колебаний сети. Серия DSH200 прошла испытания на надёжность и долговечность в условиях повышенной влажности и температурных перепадов.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите;
• Отключение нейтрали повышает безопасность при ремонте и авариях;
• Блокировка предотвращает повторное включение после срабатывания без ручного восстановления;
• Защита от ложного срабатывания снижает количество ненужных отключений;
• Индикатор состояния (обычно цветной флажок) показывает причину отключения - утечка или перегрузка;
• Совместим с другими изделиями серии DSH200 - легко заменить или расширить систему защиты.

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток типа AC;
• IP4X не обеспечивает защиту от брызг воды - нельзя устанавливать во влажных зонах без дополнительной защиты (например, в ванной комнате нужен IP65-корпус);
• Не рекомендован для питания оборудования с высоким уровнем постоянной составляющей утечки (например, сварочных аппаратов, некоторых ИБП) - для них требуется тип А или АС+DC;
• При использовании в условиях частых скачков напряжения выше категории III возможны отказы - требуется дополнительная защита от перенапряжений.

Примеры использования

• Щитовая квартиры - защита розеток на кухне, в ванной и детской комнате;
• Производственный участок - питание станков с металлическими корпусами;
• Офис - защита компьютерных групп, серверных стоек;
• Гараж - питание зарядных устройств, светильников и инструментов;
• Дача - комплексная защита всей электросети при отсутствии заземления.

Практические советы

• Перед установкой проверьте соответствие сечения проводов - максимальное 25 мм2; более толстые кабели не войдут в клеммы;
• При монтаже в старый щит убедитесь, что есть свободные 2 модуля и достаточно глубины (69 мм);
• После установки обязательно протестируйте кнопкой “T” - она имитирует утечку тока и проверяет работоспособность;
• Не используйте этот выключатель вместо обычного автомата в цепях с постоянными утечками - он будет часто отключаться;
• Для помещений с высокой влажностью (ванная, баня) выбирайте модели с IP65 и выше - DSH201R не предназначен для таких условий;
• При замене аналогичного устройства - убедитесь, что новый ABB DSH201R C6 AC30 30мА тип АС 1п+N имеет те же параметры: 6 А, 30 мА, тип AC, 1+N.
