Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 4P 32A 100мА селективный S | 15311DEK DEKraft APC

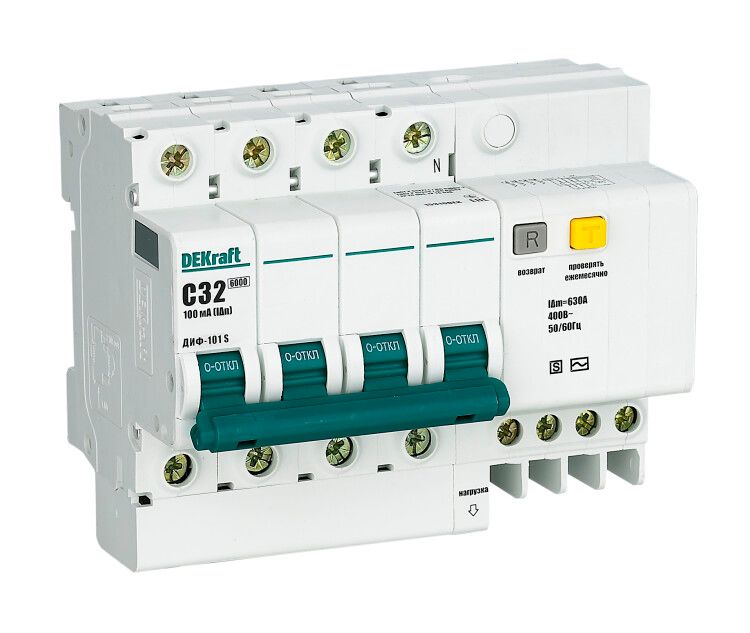

Автоматический выключатель дифференциальный (АВДТ) ДИФ-101 S от DEKraft - устройство для одновременной защиты от сверхтоков и утечек тока в четырёхпроводных сетях 220/380 В. Подходит для установки в распределительных щитах, особенно там, где важна избирательность срабатывания - чтобы авария в одной цепи не вызывала отключения всей системы.

Назначение и область применения

АВДТ ДИФ-101 S сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает электропроводку и оборудование от:

• перегрузок и коротких замыканий (благодаря тепловой и электромагнитной защите с характеристикой C);
• утечек тока через человека или повреждённую изоляцию (при дифференциальном токе 100 мА).

Подходит для установки в жилых, офисных и промышленных щитах, особенно в системах с несколькими уровнями защиты - когда важно, чтобы сработал только аварийный участок, а не весь щит. Применяется в цепях с мощными нагрузками: насосы, компрессоры, конвейеры, группы розеток на производстве.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без отключения;
• Дифференциальный ток: 100 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям для групповых линий (не для отдельных розеток!);
• Напряжение: 220 В переменного тока - работает в однофазных и трёхфазных сетях с нулём;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ;
• Тип тока утечки: AC - реагирует только на синусоидальные утечки (обычные в бытовых и промышленных сетях);
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, освещение с галогенками);
• С коммутируемым нулём: да - нулевой проводник также размыкается при отключении, повышает безопасность;
• Селективный: имеет задержку по времени срабатывания - позволяет координировать работу с другими УЗО выше по цепи;
• Степень защиты IP20: защищён от доступа пальцев и предметов >12,5 мм, но не от воды и пыли - устанавливается только внутри закрытых щитов;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Ширина: 6,5 модулей (117 мм) - занимает место на DIN-рейке;
• Глубина монтажа: 73 мм - требует достаточного внутреннего объёма щита.

Совместимость и монтаж

АВДТ ДИФ-101 S монтируется исключительно на стандартную DIN-рейку типа TS35. Для правильной установки:

• обязательно соблюдайте полярность: входные и выходные клеммы помечены;
• ноль подключается к клемме N, которая также коммутируется - нельзя использовать внешнее УЗО на этом же контуре;
• затяжка контактов - момент 0,8–1,0 Нм, переизбыток усилия повредит клеммы;
• расстояние между соседними аппаратами - минимум 10 мм для теплоотвода;
• не допускается установка вне щита или в условиях повышенной влажности - IP20 не обеспечивает защиту от брызг.

Безопасность и стандарты

АВДТ ДИФ-101 S соответствует требованиям ГОСТ R 51326.1 и МЭК 61009-1. Электронный блок дифференциальной защиты обеспечивает надёжное срабатывание даже при снижении напряжения сети. Устройство прошло испытания на механическую прочность, термическую стойкость и долговечность коммутаций.

Преимущества

• Селективность - предотвращает массовое отключение при локальных утечках;
• Комбинированная защита - один прибор вместо двух (автомат + УЗО), экономит место в щите;
• Коммутируемый ноль - снижает риск поражения током при обслуживании;
• Работает при частоте 50/60 Гц - универсальное решение для любых сетей;
• Проверенная серия DEKRAFT - высокая надёжность в промышленной среде.

Ограничения применения

• Не подходит для защиты от импульсных утечек (например, от ИБП или частотных преобразователей) - тип AC не реагирует на пульсирующий постоянный ток;
• 100 мА - слишком большой порог для защиты людей; для розеток в ванных и детских помещениях нужен 30 мА;
• IP20 - запрещена установка во влажных зонах, на улице, в неотапливаемых щитовых;
• Не предназначен для работы при температуре ниже -5C или выше +40C без дополнительного охлаждения;
• Не рекомендуется применять в цепях с постоянным током или смешанным током (AC+DC).

Примеры использования

• Защита группы розеток на производственном участке с тяжёлым оборудованием (станки, сварочные аппараты);
• Щитовая на этаже многоквартирного дома - селективный АВДТ защищает всю квартиру, а более точные УЗО 30 мА - отдельные комнаты;
• Цепь питания конвейера с двигателем 5,5 кВт - характеристика C и 32 А обеспечивают устойчивость к пусковым токам;
• Объединённая группа освещения и силовых розеток в административном здании - единая защита с возможностью локализации отказа.

Практические советы

• Перед первым включением обязательно проверьте кнопку «Тест» - она должна отключать устройство;
• При установке в щит с множеством АВДТ - планируйте порядок селективности: верхний уровень - с задержкой, нижние - без;
• Не используйте этот прибор как единственный УЗО в доме - он не защитит человека от удара током в ванной;
• При замене старого УЗО - учтите ширину 6,5 модулей: возможно, потребуется перестановка других аппаратов;
• При возникновении ложных срабатываний - проверьте изоляцию всех подключенных проводов, особенно нулевых;
• Для удобства обслуживания - оставляйте свободный доступ к кнопке тестирования и рычагу включения.
