Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 4P 40A 100мА селективный S | 15312DEK DEKraft APC

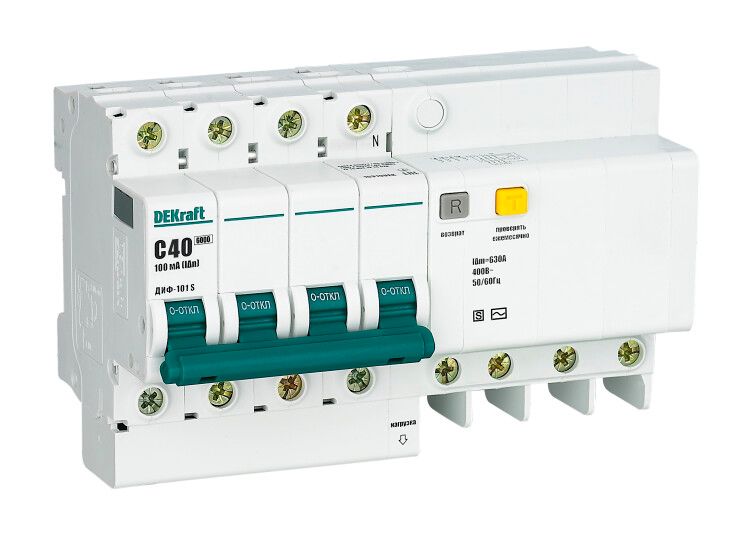

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в четырёхпроводных сетях 220/400 В. Подходит для установки в распределительных щитах, особенно там, где важна селективность срабатывания. Артикул 15312dek.

Назначение и область применения

ДИФ-101 S сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает электропроводку и оборудование от:

• перегрузок и коротких замыканий (благодаря тепловой и электромагнитной защите с характеристикой C);
• токов утечки (до 100 мА), которые могут вызвать поражение током или возгорание.

Применяется в трёхфазных сетях с нулевым проводником - например, в промышленных щитах, на объектах с мощным оборудованием (станки, насосы, конвейеры), в зданиях с высокими требованиями к безопасности. Особенно эффективен там, где нужна **селективная** защита: при аварии на одном участке не отключается вся система, а срабатывает только ближайший к месту повреждения ДИФ-101 S.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без отключения;
• Дифференциальный ток: 100 мА - чувствителен к утечкам выше этой величины;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовых и промышленных сетей);
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы);
• Номинальное напряжение: 220 В - рассчитан на работу в однофазных цепях 220 В и трёхфазных 400 В;
• Количество полюсов: 4 - защищает все три фазы и ноль (нейтраль);
• Коммутируемый ноль: да - нулевой проводник также размыкается при отключении, что повышает безопасность;
• Отключающая способность: 6 кА - способен безопасно прерывать ток короткого замыкания до 6000 А;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Ширина: 8 модулей (144 мм) - занимает место на DIN-рейке;
• Глубина монтажа: 73 мм - требует достаточного пространства внутри щита;
• Степень защиты IP20: защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - устанавливается только во внутренних щитах;
• Тип защиты: электронный блок дифференциальной защиты - работает даже при отсутствии напряжения на входе (не зависит от сети).

Совместимость и монтаж

ДИФ-101 S монтируется на стандартную DIN-рейку типа TS35. Устройство имеет четыре входных и четыре выходных клеммы - для трёх фаз и ноля. Кабельные жилы должны соответствовать сечению, указанному в руководстве (обычно 1–25 мм2 для медных проводов). Ноль обязательно подключается через коммутируемую клемму - игнорирование этого правила делает защиту некорректной. Для правильной работы необходимо соблюдать полярность: L1-L3 и N входят с верхней части, выходят с нижней. Монтаж допускается только в закрытых щитах с классом защиты не ниже IP54.

Безопасность и стандарты

ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1. Электронный блок обеспечивает надёжное срабатывание даже при снижении напряжения в сети. Устройство прошло испытания на механическую прочность, термическую стойкость и долговечность контактов. Применение в системах TN-S и TN-C-S рекомендовано, в TT - возможно при наличии правильно выполненного контура заземления.

Преимущества

• Селективность - позволяет избежать массового отключения при локальных отказах;
• Комбинированная защита - вместо двух устройств (AV + УЗО) используется один компактный ДИФ-101 S;
• Коммутируемый ноль - исключает опасность сохранения потенциала на нейтрали после отключения;
• Электронная защита - работает при обрыве нуля или просадках напряжения;
• Проверенный бренд DEKraft - серийное производство с контролем качества.

Ограничения применения

• Не предназначен для помещений с повышенной влажностью или на улице - IP20 не обеспечивает защиту от воды;
• Не реагирует на постоянные токи утечки (например, от импульсных БП) - только на переменные (AC);
• Не подходит для сетей с частотой отличной от 50/60 Гц;
• Требует наличия качественного заземления для полноценной защиты людей;
• Не следует использовать в качестве единственного средства защиты в системах IT - здесь нужны другие решения.

Примеры использования

• Защита группы мощных станков на производстве - предотвращает отключение всего цеха при пробое одного оборудования;
• Щит освещения и силовых розеток в административном здании - обеспечивает селективность между этажами;
• Распределительный щит многоквартирного дома - устанавливается на вводе или на этажных щитах для локализации аварий;
• Объекты с длительными пусковыми токами: лифты, компрессоры, насосы - благодаря характеристике C.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и номинала автомата - перегрузка приведёт к преждевременному износу;
• При установке в щит с несколькими ДИФ-101 S следите за координацией времени срабатывания - селективность возможна только при правильной последовательности (верхний - более длинная задержка);
• Регулярно тестируйте кнопкой “T” - хотя электронный блок надёжен, проверка раз в месяц снижает риск отказа;
• Не используйте ДИФ-101 S в параллель с обычными УЗО - это создаёт конфликт селективности и ложные срабатывания;
• При замене старого УЗО на ДИФ-101 S учтите увеличенную ширину - 8 модулей против 2–4 у обычных УЗО - потребуется перестановка элементов в щите.
