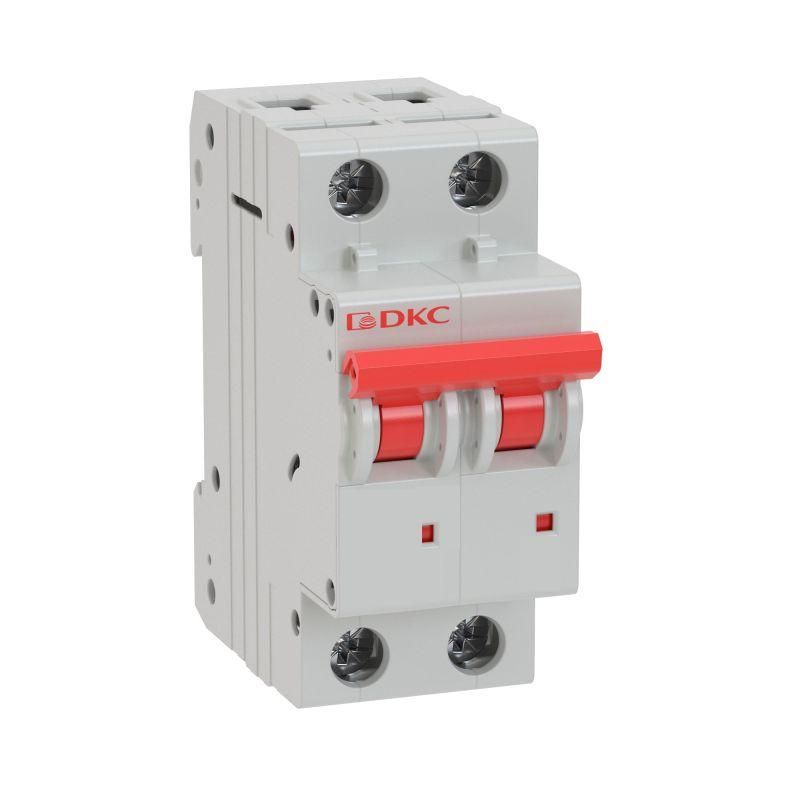

Выключатель автоматический двухполюсный YON MD63-2C63-6 6kA | DKC ДКС

Автоматический выключатель YON MD63-2C63-6 - двухполюсный модульный аппарат серии MD63 с номинальным током 63 А и отключающей способностью 6 кА. Предназначен для защиты сетей переменного тока от перегрузок и коротких замыканий, обеспечивает безопасное включение и отключение нагрузки. Подходит для установки на DIN-рейку в щитах жилых, промышленных и коммерческих объектов.

Назначение и область применения

Выключатель автоматический модульный YON MD63-2C63-6 используется для защиты электрических цепей напряжением до 400 В переменного тока частотой 50 Гц. Он защищает провода и оборудование от повреждений при длительной перегрузке и аварийных коротких замыканиях. Также служит для ручного включения и отключения нагрузки в штатном режиме работы.

Подходит для установки в распределительных щитах зданий, производственных линий, насосных станций, систем освещения и других объектов с высокими пусковыми токами. Особенно эффективен там, где требуется надежная защита при наличии двигателей, трансформаторов или светодиодных источников света.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2 - защита фазы и нейтрали одновременно; нейтральный проводник коммутируется.
• Характеристика расцепления: C - срабатывает при токах 5–10 крат от номинала, оптимальна для нагрузок с умеренным пуском (двигатели, люминесцентные лампы).
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В (макс. 400 В междуфазное); изоляция рассчитана на 230 В.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов).
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее тепловую нагрузку на проводку.
• Степень защиты IP20: защита от доступа пальцев и твердых предметов >12 мм; не предназначена для влаги или пыли вне щита.
• Частота: 50 Гц - совместим только с сетями стандарта Европы/РФ.
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 75 мм - требует достаточного внутреннего объема щита.
• Рабочая температура: от –60 C до +40 C - допустимо использование в холодных помещениях, но не на улице без корпуса.
• Степень загрязнения 3: рассчитан на работу в условиях повышенной запыленности и наличия проводящей пыли (промышленные условия).
• Категория перенапряжения IV: предназначен для установки на входе электроустановки, где возможны самые высокие переходные процессы.
• Поперечное сечение проводника: до 25 мм2 - позволяет подключать мощные медные кабели.

Совместимость и монтаж

Выключатель YON MD63-2C63-6 устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для правильной установки важно соблюдать глубину монтажа (75 мм) и обеспечить свободный доступ к рычагу управления.

Подключение проводов осуществляется через верхние и нижние зажимы. Оба полюса имеют механическую связь - при отключении одного отключается и второй. Коммутируемый нейтральный проводник обеспечивает полное отключение цепи, что соответствует требованиям безопасности для некоторых типов оборудования.

Устройство совместимо с дополнительными модулями: независимым расцепителем и вспомогательными контактами. Они устанавливаются отдельно и подключаются по схеме производителя - не являются частью базовой комплектации.

Безопасность и стандарты

Выключатель YON MD63-2C63-6 соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Применяет класс токоограничения 3 и категорию перенапряжения IV, что гарантирует надёжную работу даже при серьёзных помехах в сети. Устройство прошло испытания на термическую и электромагнитную стойкость, а также на долговечность механических элементов.

Преимущества

• Коммутируемый нейтральный проводник - полное отключение цепи, повышает безопасность при обслуживании.
• Высокая отключающая способность (6 кА) - подходит для мест с большой потенциальной энергией КЗ (например, рядом с трансформаторами).
• Характеристика “C” - идеально балансирует чувствительность и отказоустойчивость при пуске электродвигателей.
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях зимой.
• Поддержка расширяемости - возможность добавления вспомогательных контактов и расцепителей для удалённого управления.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не предохраняет от влаги и пыли.
• Не работает при постоянном токе (DC) - только для AC 50 Гц.
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (>10×I_n) - лучше выбрать характеристику D.
• Требуется минимум 75 мм глубины в щите - не подходит для узких или старых шкафов.
• Не имеет встроенной сигнализации - для контроля состояния нужен внешний вспомогательный контакт.

Примеры использования

• Защита группы розеток в мастерской с мощными инструментами (дрель, шлифмашина).
• Отключение питания двигателя насоса в канализационной станции.
• Щитовая защита ввода в административное здание с несколькими этажами.
• Контроль цепи освещения с HID-лампами (металлогалогенные) - характеризуются умеренным пусковым током.

Практические советы

• Выбирая автомат YON MD63-2C63-6, проверьте сечение кабеля - он должен быть ≤25 мм2, чтобы плотно войти в зажимы.
• При использовании в промышленных условиях с высокой запылённостью - убедитесь, что сам щит закрыт и имеет более высокую степень защиты (IP54+).
• Если вам нужна дистанционная блокировка или сигнал о срабатывании - закажите отдельно независимый расцепитель или вспомогательный контакт.
• Не используйте этот выключатель для защиты светодиодных ламп с драйверами - они часто вызывают ложные срабатывания при C-характеристике. Лучше применить B-тип.
• При замене аналогичного аппарата - сравните не только ток и полюса, но и глубину монтажа: некоторые модели требуют больше места.
