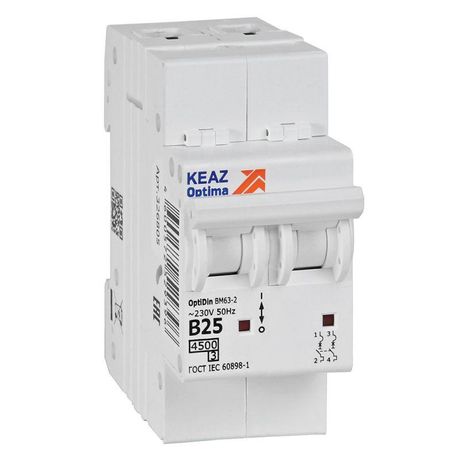

Выключатель автоматический двухполюсный 25А B 4,5кА AC OptiDin BM63-2B25-4,5-УХЛ3 - 329512 КЭАЗ

Автоматический выключатель двухполюсный 25А B 4,5кА AC УХЛ3 от КЭАЗ — надёжное устройство для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Артикул 329512 относится к серии OptiDin BM63 и предназначен для установки в щитах жилых домов, квартир и этажных распределительных устройствах.

Назначение и область применения

Выключатель автоматический двухполюсный 25А B 4,5кА AC УХЛ3 защищает электрические цепи напряжением до 230 В переменного тока частотой 50 Гц. Он обеспечивает безопасную работу при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку до 30 раз в сутки. Подходит для установки в распределительных щитах жилых зданий, квартирах, на этажных щитах и других объектах с аналогичными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 2 — одновременно отключаются фаза и нейтральный проводник.
• Номинальное напряжение: 230 В — рабочее напряжение сети, для которой предназначен выключатель.
• Номинальная отключающая способность: 4,5 кА — максимальный ток короткого замыкания, который выключатель способен безопасно прервать.
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам; идеально подходит для бытовых нагрузок (освещение, розетки, бытовая техника).
• Ширина модуля: 2 модуля — занимает два стандартных места на DIN-рейке (17,5 мм каждый).
• Сечение провода: 1–25 мм² — допустимый диапазон площади поперечного сечения подключаемых медных проводников.
• Степень защиты IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды. Применяется внутри закрытых щитов.
• Рабочий температурный диапазон: от –70 °C до +60 °C — обеспечивает работоспособность даже в холодных условиях (например, в неотапливаемых помещениях).
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные помехи.
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку.
• Категория перенапряжения: IV — рассчитан на использование в местах подключения к основному распределительному щиту (первичная защита).
• Глубина монтажа: 75 мм — минимальная глубина щита, необходимая для свободной установки и работы механизма.

Совместимость и монтаж

Выключатель автоматический двухполюсный 25А B 4,5кА AC УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми типами щитов, поддерживающими модульную систему КЭАЗ OptiDin. Для подключения используются винтовые зажимы, обеспечивающие плотный контакт с проводами сечением от 1 до 25 мм². Нейтральный проводник коммутируется — значит, он тоже отключается при срабатывании автомата, что повышает безопасность при обслуживании.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного применения. Сертифицирован для использования в условиях степени загрязнения 2 — то есть в помещениях с обычным уровнем запыленности и отсутствием агрессивных паров. Класс токоограничения 3 и категория перенапряжения IV гарантируют соответствие требованиям к первичной защите в жилых зонах.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение цепи — фазы и нулевого провода одновременно, исключая риск остаточного напряжения.
• Характеристика “B” оптимальна для бытовых нагрузок: не ложные срабатывания от пусковых токов светильников или холодильников.
• Высокая отключающая способность (4,5 кА) — достаточна для большинства современных жилых помещений.
• Поддержка широкого диапазона температур делает возможным применение в неотапливаемых помещениях (чердачные щиты, подвалы).
• Совместимость с другими элементами серии OptiDin BM63 — легко формируется полноценная система защиты.

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для мощных промышленных двигателей или оборудования с высокими пусковыми токами — для них требуется характеристика C или D.
• Максимальная частота включений — 30 раз в сутки. Частое ручное управление может снизить срок службы контактов.
• Не используется в цепях постоянного тока — только переменный ток 50 Гц.

Примеры использования

• Защита группы розеток в квартире.
• Отдельный автомат для кухонной зоны с плитой и микроволновой печью.
• Щит на этаже многоквартирного дома — распределение питания по комнатам.
• Общий входной автомат в распределительном щите жилого дома.

Практические советы

• Выбирая этот автомат, проверьте, чтобы глубина вашего щита была не менее 75 мм — иначе механизм не сможет полностью сработать.
• Используйте провода сечением не меньше 2,5 мм² для нагрузки 25 А — меньшее сечение вызовет нагрев и опасность возгорания.
• При сборке щита соблюдайте цветовое обозначение: фаза — коричневый/красный, ноль — синий, земля — желто-зелёный.
• Если планируете использовать в холодном помещении — убедитесь, что температура не опускается ниже –70 °C (экстремальные условия требуют специальной сертификации).
• Для удобства обслуживания можно дополнительно оснастить выключатель сигнализацией положения (по заказу) — функция “возможна дополнительная комплектация”.
