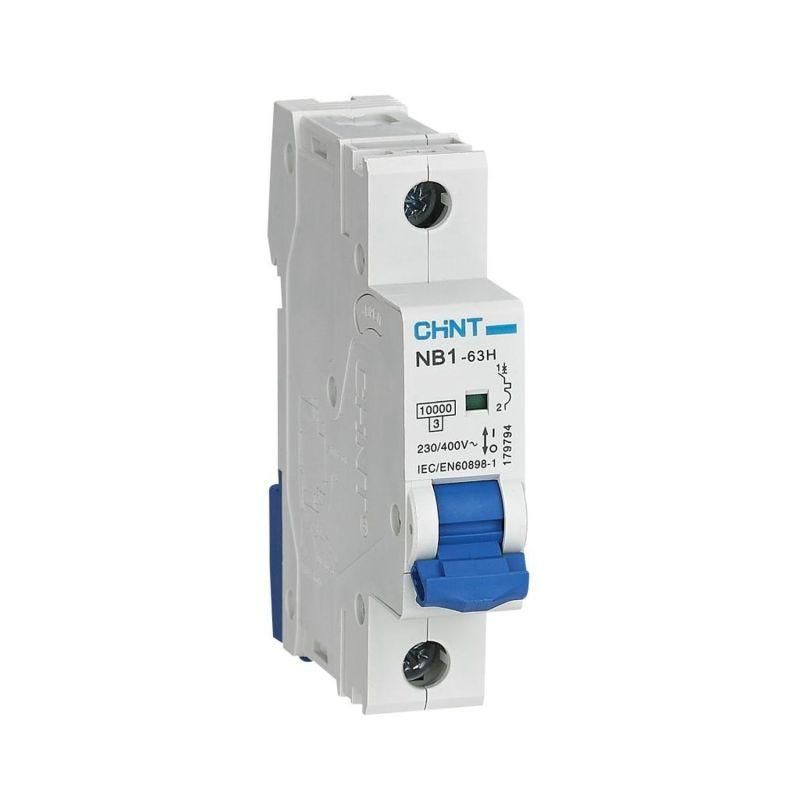

Выключатель автоматический однополюсный NB1-63H 1P 16A 10кА х-ка B (R) | 179770 CHINT

Автоматический выключатель однополюсный модульный NB1-63H 1P 16A 10кА B предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 179770 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Выключатель NB1-63H 1P 16A 10кА B используется для защиты однофазных цепей с номинальным напряжением 230 В. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Предназначен для защиты групповой проводки - розеток, освещения, бытовой техники. Частые включения и отключения не предусмотрены - он работает как защитное устройство, а не как коммутирующий аппарат.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 230 В AC - рассчитан на работу в сети 220–240 В;
• Отключающая способность: 10 кА - способен безопасно отключить цепь даже при сверхтоке до 10 000 А;
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 кратном от номинала; оптимален для бытовых нагрузок с малым пусковым током (например, светильники, зарядные устройства);
• Степень защиты: IP20 - защищен от прикосновения пальцами и твердыми предметами, но не от воды и пыли - устанавливается только внутри закрытых щитов;
• Модульная ширина: 1 модуль (18 мм) - занимает один стандартный модуль на DIN-рейке;
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран;
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных импульсах;
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения;
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для улицы;
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли и умеренной влажности в помещении;
• Механическая износостойкость: 20 000 циклов - срок службы при многократных ручных включениях/выключениях;
• Электрическая износостойкость: 10 000 циклов - количество срабатываний при токе нагрузки;
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на провода;
• Категория применения: A - для защиты цепей с преобладанием активной нагрузки (освещение, нагреватели).

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любом направлении - вертикально или горизонтально. Подключение осуществляется гибким кабелем сечением до 4 мм2 (медный) через зажимы с фиксацией винтом. Также возможна установка шин типа PIN и FORK. Выключатель NB1-63H 1P 16A 10кА B совместим со всеми другими модулями серии NB1-63H - можно собирать щиты с различными типами автоматов (1P, 2P, 3P) и дополнительными модулями. Ширина одного модуля (18 мм) позволяет легко размещать несколько устройств в одном ряду.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Применяет класс токоограничения 3, что снижает риск повреждения кабеля при КЗ. Индикация положения контакта - окно на корпусе показывает «I» (включен) и «O» (выключен), а при срабатывании - красный флажок. Это позволяет оперативно диагностировать причину отключения без тестера. Наличие класса защиты IP20 исключает случайное прикосновение к токоведущим частям при установленном лицевом элементе.

Преимущества

• Надежное срабатывание при перегрузках благодаря точной характеристике B - минимум ложных срабатываний;
• Высокая отключающая способность (10 кА) - подходит для районов с высокой токовой мощностью сети;
• Гибкость системы: возможность добавления вспомогательных контактов XF9, сигналов XF9J, расцепителей S9/V9;
• Простая идентификация состояния - цветной индикатор на передней панели;
• Совместимость с широким спектром аксессуаров и других модулей серии NB1-63H;
• Производитель CHINT - проверенная технология, широко используемая в Европе и СНГ.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с высоким пусковым током (электродвигатели, насосы, компрессоры) - для них нужна характеристика C или D;
• Не предназначен для частого ручного включения/отключения - это не рубильник;
• Не подходит для трехфазных систем - требуется 3P или 4P вариант;
• Работает только при температуре выше -25C - в холодных неотапливаемых помещениях зимой может терять чувствительность.

Примеры использования

• Защита группы розеток в квартире - 16 А хватает для нескольких приборов (телевизор, компьютер, кофе-машина);
• Освещение в коридоре, кухне, ванной комнате - характерная нагрузка с низким пусковым током;
• Щитовая группа в офисе - питание принтеров, серверов, мониторов;
• Легкий промышленный станок с резистивной нагрузкой (нагреватель, лампы) - при условии, что пусковой ток не превышает 5×16 А.

Практические советы

• Выбирая автомат NB1-63H 1P 16A 10кА B, убедитесь, что суммарная мощность подключенных приборов не превышает 3,5 кВт (при 230 В);
• Если в цепи есть пускатели, насосы или LED-драйверы с высоким пусковым током - выбирайте характеристику C вместо B;
• При сборке щита оставьте место рядом - возможно потребуется добавить вспомогательный контакт или расцепитель;
• Перед монтажом проверьте сечение кабеля - для 16 А лучше использовать медный кабель 2,5 мм2 и более;
• При срабатывании - всегда найдите причину! Не просто включайте снова - проверьте подключённые приборы и целостность проводки.
