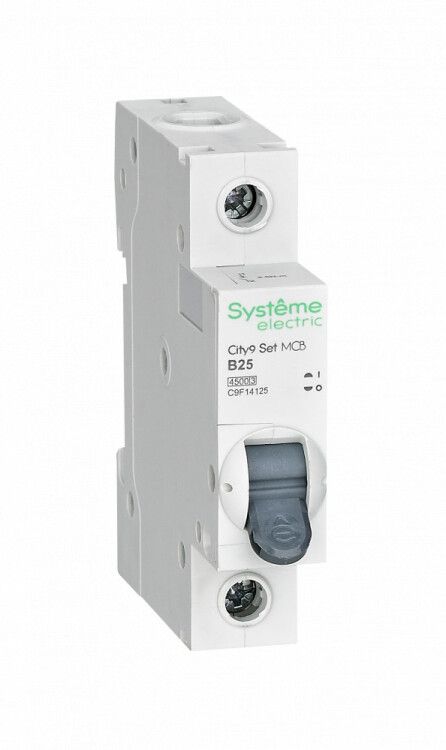

Выключатель автоматический модульный 1п B 25А 4.5кА City9 Set 230В SE C9F14125 APC

Автоматический выключатель модульный однополюсный 25А B 4.5кА 230В от бренда Systeme Electric (артикул c9f14125) предназначен для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Выполнен в компактном формате для установки на DIN-рейку, совместим с распределительными щитами стандарта City9 SET.

Назначение и область применения

Этот автоматический выключатель защищает однофазные электрические цепи напряжением до 230 В переменного тока. Подходит для защиты групп розеток, освещения, бытовой техники и маломощного оборудования. Часто используется в жилых домах, офисах, небольших мастерских и объектах с умеренной нагрузкой.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; оптимальна для бытовых устройств с невысоким пусковым током
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А
• Напряжение изоляции: 440 В - обеспечивает надёжную изоляцию даже при кратковременных скачках напряжения
• Работает при частоте 50–60 Гц - совместим со всеми стандартными сетями
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Поперечное сечение провода: 1–16 мм2 - позволяет подключать медные кабели от 1 до 16 квадратных миллиметров
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Глубина монтажа: 45 мм - требует минимум 45 мм свободного пространства внутри щита
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на проводку
• Степень загрязнения: 2 - рассчитан на работу в помещениях с умеренным уровнем пыли и влаги

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 25А B 4.5кА 230В устанавливается на стандартную DIN-рейку типа TS35. Совместим с другими устройствами серии City9 SET - легко сочетается с УЗО, реле и другим оборудованием того же семейства. Для монтажа требуется только отвертка. Клеммы расположены сверху и снизу, позволяют подключать провода с обоих сторон. Нельзя использовать в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не предназначена для открытого монтажа.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности для автоматических выключателей. Конструкция включает ударопрочный корпус из специального пластика и 6 металлических заклёпок, повышающих прочность. Блокировка клемм исключает риск попадания проводов внутрь механизма, что снижает вероятность короткого замыкания при обслуживании. Класс токоограничения 3 обеспечивает быстрое гашение дуги, защищая проводку и оборудование.

Преимущества

• Удобная компоновка: занимает всего один модуль, экономит место в щите
• Надёжные клеммы: исключают самопроизвольное выпадение проводов и доступ к токоведущим элементам
• Высокая отключающая способность: 4,5 кА достаточно для большинства квартир и небольших зданий
• Совместимость с серийной системой City9 SET - можно собирать щиты из единой экосистемы
• Механизм “мгновенной коммутации” - обеспечивает чёткое и быстрое срабатывание без задержек

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных цепей
• Не подходит для помещений с высокой влажностью, пылью или на улице - IP20 не обеспечивает защиту от внешней среды
• Не рекомендован для мощных двигателей, сварочных аппаратов или оборудования с высоким пусковым током - характеристика B слишком чувствительна
• Максимальное сечение провода - 16 мм2; более толстые кабели не подходят
• Требуется минимальная глубина щита 45 мм - не подходит для очень компактных корпусов

Примеры использования

• Защита группы розеток в кухне или комнате
• Обеспечение безопасности осветительной сети в квартире
• Щитовая защита для холодильника, микроволновой печи, стиральной машины
• Распределительный щит в небольшом офисе или мастерской с нагрузкой до 5,75 кВт

Практические советы

• Выбирая этот автоматический выключатель, проверьте, чтобы суммарная мощность всех подключённых устройств не превышала 5,75 кВт (25 А × 230 В)
• При подключении используйте провода сечением 2,5–4 мм2 для розеток и 1,5 мм2 для света - они идеально подходят под диапазон 1–16 мм2
• Не смешивайте автоматы этой серии с продукцией других брендов в одном щите - лучше сохранять единый стандарт City9 SET для удобства обслуживания
• При замене старого автомата убедитесь, что новый имеет ту же характеристику B и аналогичную отключающую способность - замена на C-характеристику может привести к ложным срабатываниям
• Проверяйте плотность затяжки клемм - недостаточно затянутый провод вызывает нагрев, переизбыток - повреждает контакты
