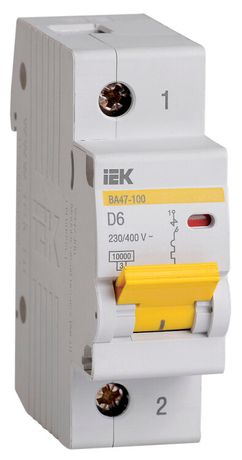

Выключатель автоматический однополюсный ВА47-100 1P 6А 10кА D KARAT | MVA40-1-006-D IEK

Автоматический выключатель ВА47-100 с номинальным током 6 А и характеристикой D от бренда IEK предназначен для защиты однофазных цепей с высокими пусковыми токами - например, двигателей, трансформаторов или светодиодных светильников. Артикул mva40-1-006-d соответствует серии KARAT и рассчитан на надежную работу в условиях частых перегрузок.

Назначение и область применения

Выключатель ВА47-100 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где подключаются устройства с высоким пусковым током - насосы, компрессоры, мощные LED-светильники, оборудование с двигателями.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - работает в сетях переменного и постоянного тока до этого значения
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при крупном КЗ
• Характеристика срабатывания: D - срабатывает при токе 10–20 крат от номинала, что позволяет избежать ложных срабатываний при пуске оборудования
• Количество полюсов: 1 - управляет одной фазой сети
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода
• Частота: 50 Гц - оптимизирован для стандартной сети России и стран СНГ
• Рабочая температура: от –40 C до +50 C - устойчив к экстремальным условиям, включая холодные помещения и летнюю жару
• Модульная ширина: 1,5 модуля - занимает мало места в щите
• Степень защиты IP20 - защищен от прикосновения пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Способ монтажа: DIN-рейка - совместим со всеми стандартными щитами
• Тип напряжения: AC/DC - можно использовать как в переменном, так и в постоянном токе
• Гарантия: 120 месяцев - 10 лет гарантии от производителя IEK

Совместимость и монтаж

Выключатель ВА47-100 легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - подходят провода сечением до 2,5 мм2 (медные). Убедитесь, что в щите достаточно места: устройство занимает 1,5 модуля. Совместим с другими элементами серии KARAT - можно комбинировать с УЗО, реле, счетчиками и другим оборудованием IEK.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 повышает безопасность - при КЗ он ограничивает энергию, проходящую через цепь, снижая риск возгорания. Наличие сертификатов подтверждает соответствие нормам для использования в бытовых и промышленных системах.

Преимущества

• Увеличенная отключающая способность (10 кА) - выше, чем у многих аналогичных устройств, что важно для старых или слабых сетей
• Характеристика D - идеально подходит для нагрузок с высоким пусковым током, исключает ложные отключения
• Широкий диапазон рабочих температур - надежно работает в неотапливаемых помещениях, на улице (внутри щита) и в производстве
• Долгий срок гарантии - 10 лет, что говорит о качестве материалов и сборки
• Поддержка DC - редкая возможность для однополюсных автоматов, полезна для систем солнечной энергии или постоянного тока

Ограничения применения

• Не предназначен для защиты трехфазных цепей - требуется три таких автомата или трёхполюсный аналог
• IP20 не допускает установку вне закрытого щита - нельзя использовать в сырых, пыльных или открытых местах
• Максимальное сечение провода - 2,5 мм2; для более толстых кабелей потребуется другой тип автомата
• Не рекомендуется для цепей с очень частыми включениями (более 10 раз в день) - это сокращает механический ресурс контактов

Примеры использования

• Защита группы освещения с мощными LED-светильниками в торговом зале
• Щиток на входе в мастерскую с компрессором, точильным станком и сварочным аппаратом
• Цепь питания насоса в системе водоснабжения частного дома
• Фазовый автомат в щите солнечной электростанции (при использовании постоянного тока)

Практические советы

• Выбирая автомат ВА47-100, проверьте, чтобы номинальный ток нагрузки был меньше 6 А - лучше оставлять запас 10–20%
• Если в цепи есть двигатель - обязательно используйте характеристику D, а не C. Характеристика C сработает при пуске, даже если всё исправно
• При монтаже затягивайте винты усилием рук - не переусердствуйте, чтобы не повредить контакт
• Для щитов с ограниченным пространством этот автомат удобен благодаря малой ширине (1,5 модуля)
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что указано “6 A”, “D” и “10 kA”
