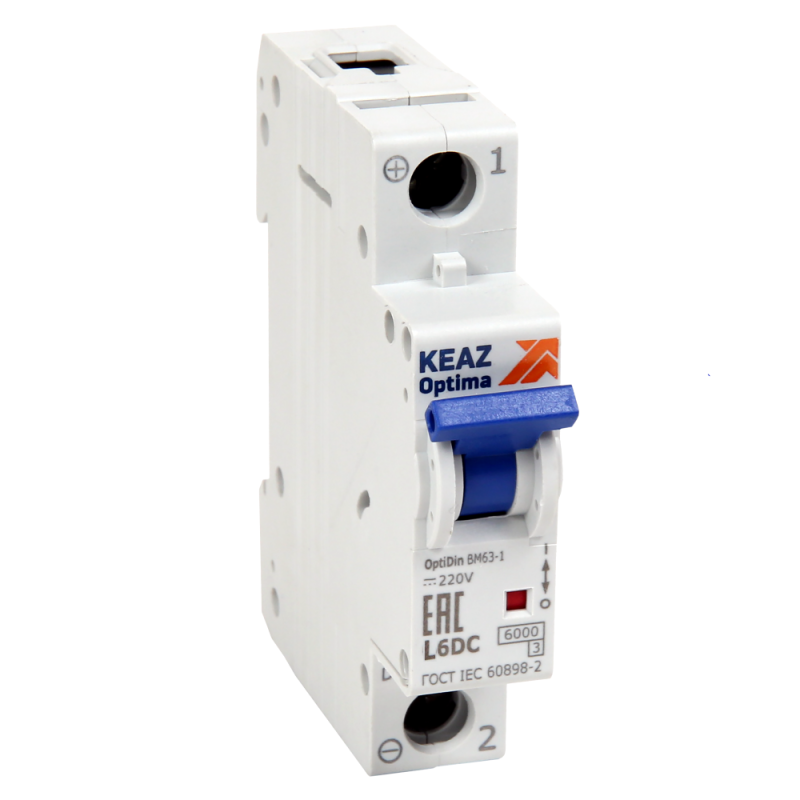

Выключатель автоматический однополюсный 4А K 10кА DC OptiDin BM63-1K4-DC-ОМ4-РЕГ - 281414 КЭАЗ

Автоматический выключатель OptiDin BM63-1K4-DC-ОМ4-РЕГ КЭАЗ предназначен для защиты цепей постоянного тока до 4 А от перегрузок и коротких замыканий. Устройство рассчитано на работу в системах с напряжением до 220 В DC и устанавливается на DIN-рейку. Подходит для промышленного оборудования, солнечных установок, систем управления и других применений с постоянным током.

Назначение и область применения

Выключатель OptiDin BM63-1K4-DC-ОМ4-РЕГ КЭАЗ защищает электрические цепи постоянного тока от сверхтоков - перегрузок и коротких замыканий. Его основное предназначение - безопасная коммутация и отключение нагрузки в условиях высоких пиковых токов, характерных для DC-систем.

Области применения:

• Фотovoltaические системы (солнечные панели)
• Источники бесперебойного питания (ИБП) с батарейными массивами
• Промышленные контроллеры и устройства управления
• Лифты, эскалаторы, конвейеры с DC-приводами
• Железнодорожные системы и транспорт

Технические характеристики

• Номинальный ток: 4 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 1 - управление одной цепью постоянного тока
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Тип тока: постоянный (DC) - не переменному току AC
• Номинальное напряжение: 220 В DC - рабочее напряжение цепи
• Характеристика срабатывания: K - быстрое срабатывание при кратковременных перегрузках, подходит для устройств с высокими пусковыми токами (например, двигателей)
• Номинальное напряжение изоляции: 230 В - гарантирует надёжную изоляцию при работе до этого значения
• Сечение провода: 1–25 мм2 - совместим с медными жилами указанного диапазона
• Степень защиты IP30: защита от доступа пальцев и твердых предметов >2,5 мм; пылевлагонепроницаемости нет
• Класс токоограничения: 3 - снижает энергию короткого замыкания, повышает безопасность
• Категория перенапряжения: IV - применяется в местах подключения к распределительному щиту, где возможны скачки напряжения
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной влажности
• Рабочий температурный диапазон: –10…+50 C - работает в типичных промышленных условиях
• Способ монтажа: на DIN-рейку шириной 35 мм
• Занимаемые модули: 1 - компактный форм-фактор
• Глубина монтажа: 75 мм - требует свободного места внутри шкафа
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, например, от switching surges
• Частота: 0 Гц - только для постоянного тока

Совместимость и монтаж

Установка осуществляется на стандартную DIN-рейку типа EN 60715. Выключатель OptiDin BM63-1K4-DC-ОМ4-РЕГ КЭAZ фиксируется механически - достаточно защелкнуть корпус на рейке. Для подключения используйте зажимы с болтовым соединением, затягивайте моментом, соответствующим сечению провода (не более 25 мм2). Перед монтажом проверьте соответствие полярности - хотя устройство не чувствительно к направлению тока, рекомендовано соблюдать правильное подсоединение вход/выход для удобства обслуживания.

Не устанавливайте рядом с источниками тепла выше +50 C. Обеспечьте минимальный зазор вокруг аппарата для теплоотвода.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 и GOST R 50030.2. Применяет класс токоограничения 3, что снижает риск возгорания при аварии. Наличие категории перенапряжения IV позволяет использовать его в качестве первого уровня защиты перед потребителем. Сертифицирован для работы в помещениях с уровнем загрязнения 2 - то есть в обычных производственных условиях, кроме сильно запылённых или влажных помещений.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надёжную защиту даже при серьёзных авариях в DC-сетях
• Характеристика K позволяет работать с оборудованием, имеющим высокие пусковые токи - например, двигателями или преобразователями частоты
• Компактный размер (1 модуль) экономит место в распределительных шкафах
• Поддержка больших сечений проводов (до 25 мм2) исключает необходимость переходников
• Произведено КЭАЗ - известный российский производитель с долгой историей в области аппаратов защиты

Ограничения применения

• Не для сетей переменного тока (AC) - использование на AC вызывает отказ или опасность
• Защита IP30 не предусматривает защиту от воды и пыли - нельзя устанавливать вне закрытых шкафов
• Работает только при температуре от −10 C до +50 C - не подходит для холодных регионов без обогрева шкафа
• Не имеет функции дистанционного управления или сигнализации - требуется внешняя система контроля
• Не предназначен для частого ручного включения/отключения - используется как защитное, а не оперативное устройство

Примеры использования

• Щитовая солнечной : защита каждой строки PV-панелей от перегрузки и КЗ
• Шкаф ИБП: отключение батарейного массива при аварии
• Централизованная система управления лифтами: защита цепей постоянного тока привода
• Промышленный конвейер с DC-двигателем: предохранение от пробоя изоляции

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток нагрузки с током срабатывания - 4 А подходит для маломощных цепей, таких как sensors, PLC, LED-освещение
• При использовании в солнечных системах учтите, что ток может возрастать при ярком солнце - выбирайте запас по току минимум 25%
• Перед первым включением проверьте целостность контактов и плотность затяжки проводов - особенно важно при большом сечении (16–25 мм2)
• Для сложных систем можно дополнительно оснастить выключатель Aux-контактами (возможно по заказу) - уточните возможность в каталоге КЭАЗ
• Не заменяйте этот выключатель на аналоги для переменного тока - даже при одинаковой маркировке тока они не обеспечивают безопасное отключение DC
