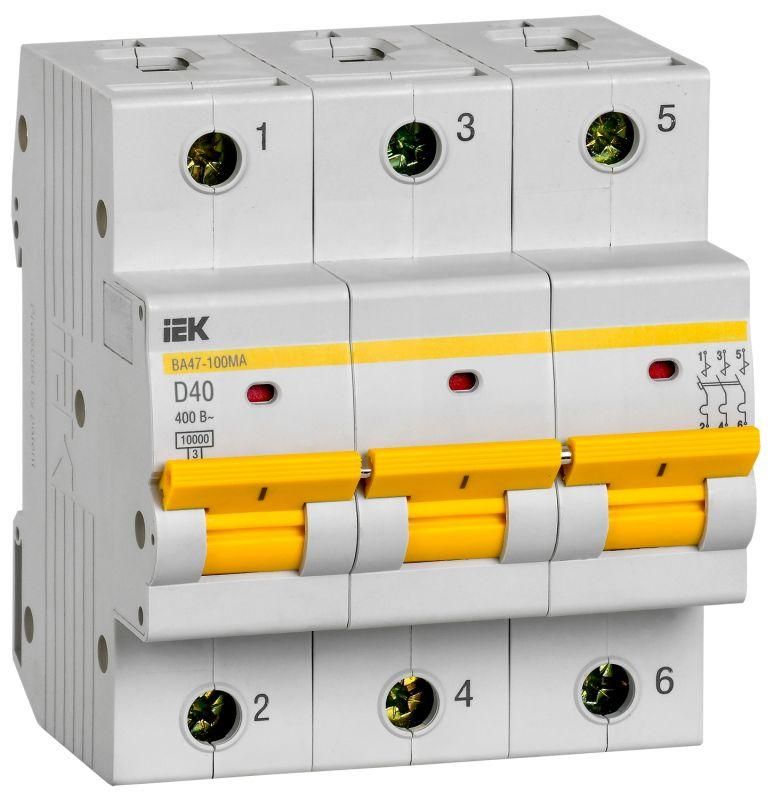

Выключатель автоматический трехполюсный ВА47-100МА без тепл. расцеп. 3P 40А 10кА D | MVA43-3-040-D IEK

Автоматический выключатель ВА47-100МА без теплового расцепителя 3P 40А 10кА D от IEK предназначен для коммутации и защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектов. Артикул mva43-3-040-d соответствует серии KARAT.

Назначение и область применения

Выключатель ВА47-100МА без теплового расцепителя используется там, где требуется только магнитная защита от короткого замыкания, а защита от длительной перегрузки обеспечивается другим устройством - например, термореле или частотным преобразователем. Применяется в вводно-распределительных устройствах, групповых цепях, системах пожаротушения, вентиляции и аварийного освещения. Часто устанавливается в промышленном оборудовании, где нагрузка контролируется внешними элементами управления.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Номинальное напряжение: 400 В переменного тока - рассчитан на работу в трёхфазных сетях 380–400 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: D - срабатывает при высоких импульсных токах, типичных для двигателей, сварочных аппаратов и мощных насосов;
• Поперечное сечение провода: 2,5–35 мм2 - позволяет подключать медные провода от маломощных до крупных силовых линий;
• Частота: 50 Гц - оптимизирован для сети России и стран СНГ;
• Степень защиты IP20 - предохраняет от контакта с пальцами и твердыми предметами, но не защищён от воды и пыли; требует установки внутри закрытого щита;
• Ширина: 4,5 модуля - занимает 9 мм на DIN-рейке (1 модуль = 17,5 мм);
• Рабочая температура: от –40 C до +50 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании;
• Поддерживает дополнительную комплектацию - можно установить блоки сигнализации, auxiliary contacts, дугогашение и другие модули.

Совместимость и монтаж

Выключатель ВА47-100МА монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Защёлка имеет двойное фиксирующее положение - надёжно удерживает устройство даже при вибрациях. Для подключения используйте провода сечением 2,5–35 мм2. Клеммы затягиваются отвёрткой с плоским наконечником. Убедитесь, что зажимы плотно фиксируют изоляцию провода - не допускайте оголённых жил. Монтаж возможен вертикально и горизонтально, но рекомендуется сохранять вертикальное положение для лучшего теплоотведения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60898-1 и ГОСТ R 50345. Произведено в соответствии с международными нормами качества для автоматических выключателей класса B. Наличие сертификатов подтверждает соответствие требованиям безопасности для промышленного и бытового использования.

Преимущества

• Отсутствие теплового расцепителя снижает стоимость и упрощает настройку системы защиты - идеально, когда контроль перегрузок уже реализован вне автомата;
• Высокая отключающая способность (10 кА) гарантирует надёжность в местах с большими токами КЗ - например, рядом с трансформаторами;
• Характеристика D позволяет использовать выключатель с двигателями, которые имеют большой пусковой ток - без ложных срабатываний;
• Работает при экстремальных температурах - от минус 40 до плюс 50 градусов - подходит для неотапливаемых помещений и улиц (при правильной герметизации щита);
• Легко расширяемый функционал благодаря возможности установки дополнительных модулей.

Ограничения применения

• Не применяется в цепях, где нужна защита от перегрузки - без теплового расцепителя он не реагирует на долговременные превышения тока выше 40 А;
• IP20 не допускает использование во влажных, запылённых или открытых помещениях - обязательно размещение в закрытом металлическом или пластиковом щите;
• Не подходит для однофазных цепей без третьей фазы - трёхполюсная конструкция требует наличия всех трёх фаз;
• Не следует использовать в цепях с постоянным током (DC) - только для AC 50 Гц.

Примеры использования

• Защита пускателей и контакторов в системах конвейеров и станков с асинхронными двигателями;
• Фазовая защита ввода в промышленный цех, где перегрузка контролируется через PLC и термореле;
• Обеспечение отключения при КЗ в системе принудительной вентиляции или пожаротушения;
• Компонент в распределительном щите торгового центра, где каждая группа потребителей имеет свою защиту от перегрузки, а этот автомат лишь отключает при КЗ.

Практические советы

• Выбирая ВА47-100МА, проверьте, есть ли в вашей схеме другой элемент, обеспечивающий защиту от перегрузки - иначе система будет небезопасна;
• При использовании с двигателями убедитесь, что пусковой ток не превышает 10×Iн (400 А) - иначе возможны отказы;
• При монтаже в щитах с высокой плотностью компоновки учтите ширину 4,5 модуля - не забудьте про зазоры для охлаждения;
• Для удобства диагностики используйте дополнительные контактные модули - они передают сигнал состояния (вкл./выкл.) в систему управления;
• Проверяйте состояние клемм один раз в год - особенно в условиях вибраций и колебаний температуры.
