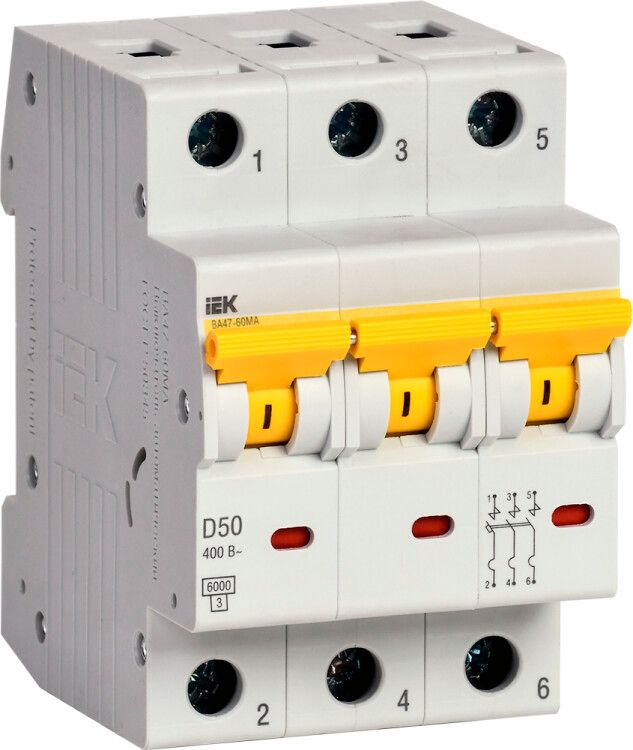

Выключатель автоматический трехполюсный ВА47-60МА без теплового расцепителя 3P 50А 6кА D | MVA33-3-050-D IEK

Автоматический выключатель трехполюсный ВА47-60МА без теплового расцепителя 3P 50А 6кА D от IEK (ИЭК) - это устройство для защиты цепей от короткого замыкания, предназначенное для установки в распределительных щитах. Артикул mva33-3-050-d используется там, где требуется исключительно магнитная защита, а тепловая отсечка не нужна.

Назначение и область применения

Автоматический выключатель ВА47-60МА без теплового расцепителя защищает электроустановки только от сверхтоков, вызванных короткими замыканиями. Он не реагирует на длительную перегрузку - эту функцию выполняют другие устройства, например, тепловые реле или выключатели с тепловой защитой.

Подходит для установки в:

• распределительные щиты
• вводно-распределительные устройства (ВРУ)
• распределительные панели

Часто применяется в системах, требующих немедленного отключения при КЗ - например, в аварийной вентиляции, пожаротушении, насосных станциях, где задержка из-за тепловой защиты недопустима.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальное напряжение: 400 В переменного тока - рассчитан на трёхфазные сети 380–400 В.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А.
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинального; подходит для нагрузок с высоким пусковым током (электродвигатели, трансформаторы).
• Тип тока: AC - работает только с переменным током.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке (стандарт 17,5 мм/модуль).
• Степень защиты IP20: защищён от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается внутри закрытых щитов.
• Рабочая температура: от –40 C до +50 C - допускает работу в неотапливаемых помещениях и на улице в герметичных корпусах.
• Способ монтажа: на DIN-рейку - стандартный крепёж для промышленных и жилых щитов.
• Гарантия: 10 лет (120 месяцев) - подтверждает надёжность производства IEK (ИЭК).

Совместимость и монтаж

Автоматический выключатель ВА47-60МА без теплового расцепителя 3P 50А 6кА D монтируется на стандартную DIN-рейку типа TS35. Подключение осуществляется через верхние и нижние зажимы - можно подключать сверху или снизу, в зависимости от схемы щита. Для правильного монтажа важно соблюдать момент затяжки контактов - не более 0,8 Нм, чтобы не повредить пластиковые элементы.

Необходимо использовать только подходящие клеммы: медные жилы сечением 1,5–25 мм2. Максимальное сечение - 25 мм2 для фазных проводов, 16 мм2 - для нулевых. Убедитесь, что провода не имеют окисления и правильно зачищены - это предотвращает нагрев и искрение.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для использования в промышленных и коммерческих объектах. Отличается повышенной механической прочностью корпуса и качественной изоляцией внутренних деталей. Благодаря этому обеспечивается безопасная работа даже при многократных отключениях.

Преимущества

• Отсутствие теплового расцепителя делает реакцию на КЗ быстрее - время отключения менее 0,1 секунды.
• Характеристика D позволяет работать с оборудованием, имеющим большие пусковые токи (например, двигатели мощностью до 15 кВт).
• Гарантия 10 лет - один из самых длинных сроков среди аналогов.
• Совместим со всеми сериями KARAT - легко заменяется и дополняется другими модулями в одном щите.
• Цена ниже, чем у устройств с двойной защитой, при сохранении надёжности.

Ограничения применения

• Не защищает от перегрузок - нельзя применять в цепях с изменчивой нагрузкой без внешнего теплового реле.
• Не подходит для освещения, бытовой техники, компьютеров - там необходима тепловая защита.
• IP20 не допускает установку вне щита - открытый монтаж невозможен.
• Не рекомендован для цепей с частыми импульсными нагрузками выше 20 кратного тока - возможны отказы.

Примеры использования

• Защита пускателя электродвигателя насоса в системе противопожарного водоснабжения.
• Компонент в распределительном щите вентиляционной установки с частотным преобразователем.
• Фазовая защита ввода в промышленный участок, где перегрузки контролируются отдельными термореле.
• Щит управления лифтовым механизмом - где важна скорость отключения при КЗ, а не защита от долговременного превышения тока.

Практические советы

• Выбирая этот автомат, проверьте, есть ли в вашей системе отдельные средства защиты от перегрузки - иначе оборудование может выйти из строя.
• При сборке щита используйте маркировочные бирки - так проще найти, какой именно автомат отвечает за конкретную линию.
• Не смешивайте автоматы ВА47-60МА с другими сериями в одном ряду без учёта габаритов - хотя они стандартизированы, иногда возникают проблемы с плотностью посадки.
• Если планируете использование в условиях низких температур - убедитесь, что весь щит находится в помещении с температурой выше –40 C, иначе возможно снижение чувствительности механизма.
• Артикул mva33-3-050-d часто заказывают параллельно с тепловыми реле - это оптимальное решение для сложных систем.
