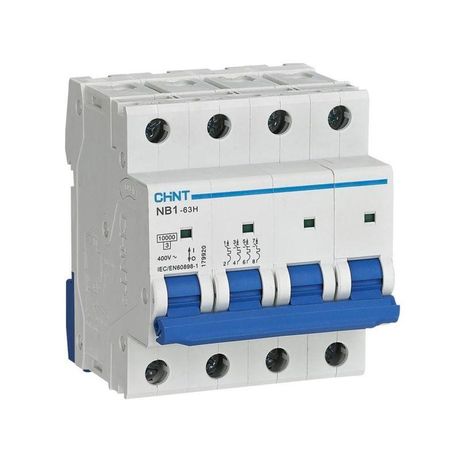

Выключатель автоматический четырехполюсный NB1-63H 4P 63A 10кА х-ка C (R) | 179920 CHINT

Автоматический выключатель четырехполюсный NB1-63H (R) с номинальным током 63 А и характеристикой C предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных системах 400 В. Бренд CHINT обеспечивает надежность и соответствие международным требованиям, а артикул 179920 указывает на конкретную модификацию с четырьмя полюсами.

Назначение и область применения

Выключатель NB1-63H (R) используется для защиты электропроводки и оборудования в сетях переменного тока 400 В, 50/60 Гц. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Применяется там, где требуется одновременное отключение всех фаз и нулевого провода - например, на входе в оборудование, станки, системы вентиляции, насосы и другие трёхфазные нагрузки.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - работает в трёхфазной сети с линейным напряжением до 400 В
• Количество полюсов: 4 - защищает три фазы и ноль одновременно
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для средних пусковых токов (например, двигатели, светильники)
• Напряжение изоляции: 500 В - гарантирует безопасную работу при импульсных перенапряжениях
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений, без значительного количества пыли и влаги

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Кабельное подключение осуществляется через зажимы, подходящие для медных проводов сечением до 25 мм2. Также возможна установка шин типа PIN и FORK. Выключатель NB1-63H (R) совместим с другими модулями серии NB1-63 - можно собирать компактные щиты с различными типами автоматов (1P, 2P, 3P, 4P). Индикатор положения контактов позволяет визуально определить, включен ли выключатель (ручка вверх) или он отключился (ручка вниз).

Безопасность и стандарты

Выключатель соответствует категории применения A и классу токоограничения 3 - обеспечивает быстрое гашение дуги и снижает риск повреждения оборудования при КЗ. Механическая износостойкость - 20 000 циклов включения/выключения, электрическая - 10 000 циклов. Это гарантирует долгую службу даже при частых операциях. Устройство проектировалось в соответствии с международными стандартами IEC 60947-2.

Преимущества

• Четыре полюса обеспечивают полное отключение цепи - исключается опасность сохранения потенциала на одном из проводов
• Характеристика C хорошо сочетается с типичными нагрузками: электромоторы, компрессоры, освещение с высоким пусковым током
• Функциональная индикация положения контактов упрощает диагностику
• Поддержка дополнительных модулей (XF9, S9, V9) позволяет расширить функциональность - удалённое управление, сигнализацию, защиту от просадки напряжения
• Высокая механическая и электрическая износостойкость продлевает срок службы

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с очень высокими пусковыми токами (более 10×Iн) - для таких случаев лучше выбрать характеристику D
• Не подходит для постоянного тока - только переменный ток 50/60 Гц
• Требуется чистая, сухая среда - повышенная влажность или запылённость могут снизить надёжность работы
• Не имеет встроенной защиты от утечек тока - для этого нужен отдельный УЗО

Примеры использования

• Главный ввод в трёхфазный щиток производственного участка
• Защита питания станка с асинхронным двигателем мощностью до 15 кВт
• Распределительный автомат для группы конвейеров в логистическом центре
• Щит управления HVAC-системой с трёхфазным вентилятором и нагревателями

Практические советы

• Выбирая NB1-63H (R), проверьте, что сечение кабеля соответствует номинальному току 63 А - используйте минимум 16 мм2 меди
• При сборке щита убедитесь, что все полюсы подключены правильно - особенно важно правильное подсоединение нуля
• Если требуется дистанционное отключение или сигнал о сработке - выбирайте версию с дополнительными модулями XF9 или S9
• Не устанавливайте этот автомат вместо УЗО - для защиты от поражения током необходим отдельный дифференциальный аппарат
• Перед первым включением проверьте, что ручка находится в положении “OFF” - затем включите её плавно, чтобы избежать ударных нагрузок
