Автоматический выключатель BKN-b 4P D20A | 061404618B Lsis

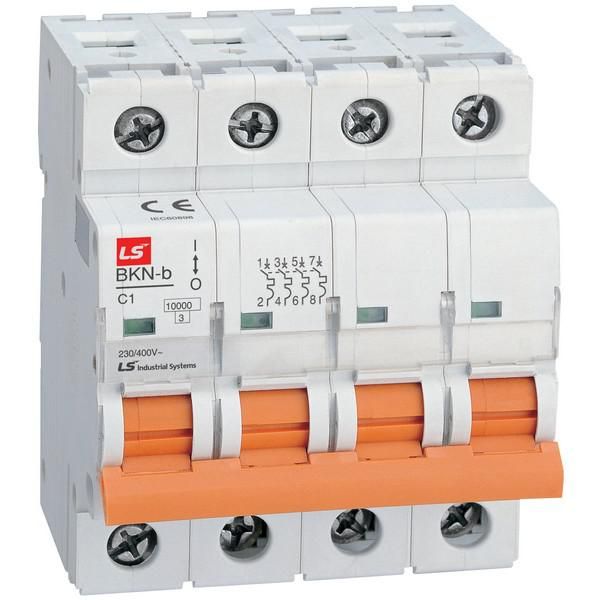

Автоматический выключатель модульный 4-полюсный 20А 10кА BKN-b LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах управления промышленного оборудования. Артикул 061404618b соответствует серийной модели BKN-b от LS Electric.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный 20А 10кА BKN-b LS Electric защищает трёхфазные сети переменного тока напряжением до 380 В. Он срабатывает при превышении допустимой нагрузки (тепловой расцепитель) или при аварийном токе короткого замыкания (электромагнитный расцепитель). Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных группах, системах вентиляции и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Четыре полюса - позволяет коммутировать все три фазы и ноль одновременно;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Напряжение: 380 В - рассчитан на работу в сетях 380/220 В переменного тока;
• Характеристика расцепителя D - подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы);
• Монтаж на DIN-рейку шириной 35 мм - совместим со стандартными шкафами и щитами;
• 4 модуля DIN - занимает четыре стандартных модуля (по 17,5 мм каждый);
• Степень защиты IP20 - предохраняет от контакта с частями под напряжением, но не защищена от пыли и воды;
• Рабочая температура: от –5 C до +40 C - требует установки в закрытых помещениях без экстремальных колебаний температуры;
• Род тока: переменный - не постоянным током;
• Исполнение: стационарное - не предназначен для перемещаемого или портативного использования.

Совместимость и монтаж

Автоматический выключатель модульный 4-полюсный 20А 10кА BKN-b LS Electric устанавливается на стандартную DIN-рейку типа C. Для монтажа требуется свободное место в щите - минимум 70 мм по ширине (4×17,5 мм). Клеммы рассчитаны на зажим проводов сечением от 0,5 до 25 мм2 (медные жилы). Перед подключением проверьте соответствие сечения кабеля и момент затяжки - избыточная затяжка повредит контакт, недостаточная вызовет нагрев. Все полюсы имеют механическую связь: при сработке одного - отключаются все.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Конструкция обеспечивает автоматическое отключение при опасных режимах работы. Наличие двух типов расцепителей гарантирует двойную защиту: от длительной перегрузки и внезапного КЗ. Устройство имеет класс исполнения II - повышенная электроизоляция, исключающая необходимость заземления корпуса.

Преимущества

• Устойчивость к импульсным нагрузкам благодаря характеристике D - не ложные срабатывания при запуске двигателей;
• Надёжная механическая блокировка всех четырёх полюсов - исключает риск частичного включения;
• Ярко выраженная рычажная ручка - удобно определить состояние (вкл./выкл.) даже через щитовую дверцу;
• Фиксация на рейке с характерным щелчком - быстрый и надёжный монтаж без дополнительных креплений.

Ограничения применения

• Не применяется в условиях с температурой ниже –5 C или выше +40 C - возможны отказы расцепителей;
• Не подходит для помещений с высокой запылённостью или влажностью - степень защиты IP20 не предусматривает защиту от внешней среды;
• Не используется в цепях постоянного тока - только для переменного тока 50–60 Гц;
• Не рекомендован для частого ручного включения/отключения - не является рубильником; для оперативного управления используйте контакторы.

Примеры использования

• Защита трёхфазного асинхронного двигателя мощностью до 5,5 кВт;
• Щит питания группы станков с ЧПУ;
• Распределительный щит холодильного комплекса с компрессорами;
• Линии питания насосных станций с мягким пуском.

Практические советы

• Выбирая автоматический выключатель модульный 4-полюсный 20А 10кА BKN-b LS Electric, убедитесь, что суммарная нагрузка по всем фазам не превышает 20 А - равномерное распределение снижает риск перегрева;
• Проверьте посадочные габариты перед заказом - некоторые старые щиты имеют узкие рейки, не подходящие под новую форму корпуса;
• При использовании в многоквартирных домах или офисах - сочетайте с устройствами УЗО, так как этот выключатель не реагирует на токи утечки;
• Обязательно пометьте каждое устройство в щите - особенно важно для 4-полюсных аппаратов, где путаница в фазах усложняет диагностику.
