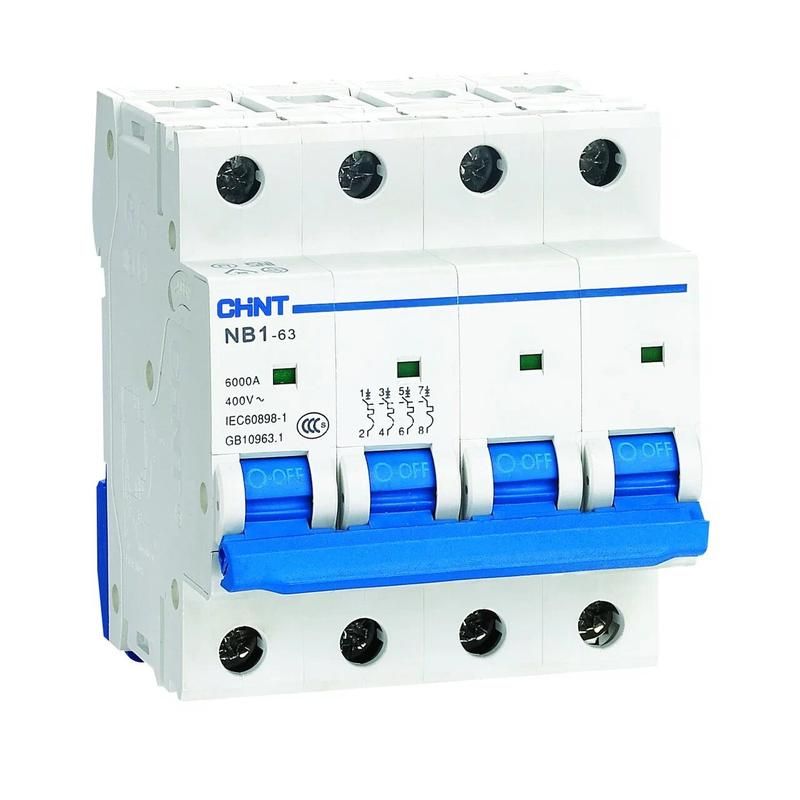

Выключатель автоматический четырехполюсный NB1-63 4P 25A 6кА х-ка D (DB) (R) | 179759 CHINT

Автоматический выключатель четырехполюсный модульный NB1-63 с номинальным током 25 А и характеристикой D предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных системах 400 В. Бренд CHINT обеспечивает надежность, а артикул 179759 соответствует промышленному применению в условиях повышенной пусковой нагрузки.

Назначение и область применения

Выключатель NB1-63 используется для защиты силовых цепей переменного тока с частотой 50/60 Гц и напряжением до 400 В. Подходит для установки в щитах жилых, коммерческих и промышленных объектов. Особенность характеристики D позволяет использовать его там, где возникают высокие импульсные токи при запуске оборудования - например, у двигателей, насосов, компрессоров, сварочных аппаратов и больших конвейеров.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 4
• Номинальное напряжение: 400 В AC
• Отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: D - задержка перед отключением при пусковых токах, что исключает ложные срабатывания
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень защиты: IP20 - защищен от доступа пальцев и твердых предметов, но не герметичен
• Импульсное напряжение: 4 кВ - устойчив к кратковременным перенапряжениям
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитан на средний уровень пыли и влаги, типичный для помещений
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальном токе
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 25 мм2 (медные) или 16 мм2 (алюминиевые) - проверьте соответствие по паспорту. Также возможна установка через шины типа PIN и FORK. Все четыре полюса имеют одинаковый механизм отключения - при срабатывании одного все контакты размыкаются одновременно. Индикатор положения контактов (зеленый/красный) показывает состояние: “ON” - включен, “OFF” - отключен.

Безопасность и стандарты

Выключатель NB1-63 соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Применяется в соответствии с классом применения A - для защиты стационарных установок. Наличие класса токоограничения 3 повышает безопасность при КЗ, снижая тепловую и механическую нагрузку на провода и оборудование. Устройство не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО.

Преимущества

• Характеристика D позволяет работать с оборудованием, имеющим высокие пусковые токи - без ложных срабатываний
• Высокая отключающая способность (6 кА) обеспечивает надежность даже в промышленных сетях с большой мощностью
• Модульная конструкция упрощает сборку щита и замену устройства
• Индикация положения контактов помогает оперативно определить причину отключения
• Готов к дополнительному оснащению: можно установить вспомогательные контакты XF9, сигнал аварии XF9J или расцепители S9/V9

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 требует установки внутри закрытого щита
• Не защищает от утечек тока на землю - для этого нужен отдельный УЗО
• Не рекомендован для частого ручного включения/отключения - максимальная механическая износостойкость 20 тыс. циклов; для часто используемых цепей лучше выбрать контактор
• Работает только в сети переменного тока - не подходит для постоянного тока
• Температурный диапазон ограничен: ниже -25C или выше +40C может нарушиться точность срабатывания

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щит управления конвейерной линией на заводе
• Распределительный щит торгового центра с группой мощных светильников и HVAC
• Питание сварочного аппарата в мастерской
• Цепь питания компрессора холодильного оборудования

Практические советы

• Выбирая автомат NB1-63, убедитесь, что расчетный пусковой ток вашего оборудования не превышает 10–12× Iн (250–300 А) - иначе выберите более высокий номинал
• При монтаже соблюдайте момент затяжки клемм - переусердствовать нельзя, чтобы не повредить пластиковые детали
• Если планируете удалённую сигнализацию срабатывания - заранее заказывайте модель с встроенным XF9J
• Для сложных систем рекомендуется использовать расцепитель минимального напряжения V9 - он отключит питание при проседании напряжения ниже 70%
• Проверяйте посадочные размеры: ширина 72 мм требует минимум 5 свободных мест на рейке для удобного обслуживания
