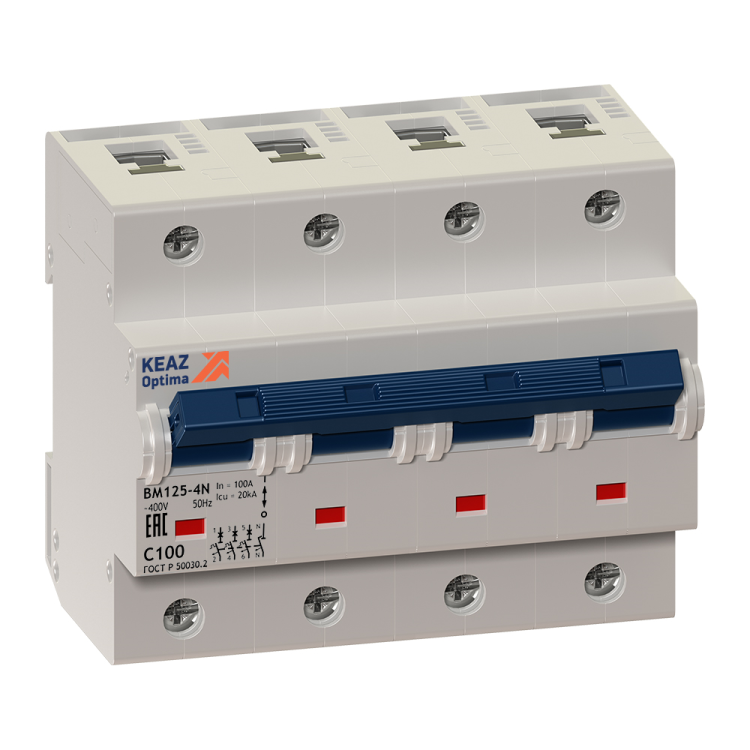

Выключатель автоматический четырехполюсный (3п+N) OptiDin BM125 100А C 20кА (BM125-4NC100-8ln-УХЛ3) | 138593 КЭАЗ

Автоматический выключатель четырехполюсный (3P+N) 100А C 20кА OptiDin BM125-4NC100-8ln-УХЛ3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных сетях с нейтралью. Этот аппарат от бренда КЭАЗ, входящий в серию OptiDin, обеспечивает надежную работу в условиях повышенной влажности и низких температур, что делает его подходящим для промышленных объектов и внешних установок.

Назначение и область применения

Автоматический выключатель четырехполюсный (3P+N) 100А C 20кА OptiDin BM125-4NC100-8ln-УХЛ3 защищает силовые цепи с рабочим напряжением до 400 В переменного тока частотой 50 Гц. Он используется там, где требуется отключение всех фаз и нейтрали одновременно - например, в распределительных щитах промышленных предприятий, на участках с оборудованием, требующим заземления нейтрали, или в системах питания с TN-S и TT.

Подходит для защиты двигателей, трансформаторов, групп освещения, конвейеров, насосов и другого оборудования с высокими пусковыми токами. Применяется в помещениях и на улице при условии установки в закрытых корпусах.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Количество полюсов: 4 (3P+N) - три фазных и один коммутируемый нейтральный проводник; все полюса отключаются одновременно;
• Номинальное напряжение: 400 В - допустимое рабочее напряжение сети;
• Номинальная отключающая способность: 20 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - срабатывает при токах 5–10 крат от номинала, оптимальна для нагрузок с умеренными пусковыми токами (электродвигатели, светильники);
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузок);
• Класс токоограничения: 4 - быстродействующий тип, снижающий энергию КЗ, повышающий безопасность оборудования;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии;
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать мощные медные или алюминиевые жилы;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не от воды и пыли;
• Модульная ширина: 6 модулей - занимает 54 мм по стандарту DIN;
• Глубина монтажа: 75 мм - минимальная глубина шкафа для комфортной установки;
• Рабочая температура: от –60 C до +40 C - работает в суровых климатических условиях;
• Климатическое исполнение УХЛ3 - предназначено для умеренного и холодного климата, с возможностью работы при повышенной влажности;
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми стандартными щитами;
• Наличие дугогасительной камеры: да - обеспечивает безопасное гашение дуги при отключении больших токов;
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель четырехполюсный (3P+N) 100А C 20кА OptiDin BM125-4NC100-8ln-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство на рейке с помощью фиксирующего механизма на задней части корпуса. Подключение кабелей осуществляется через верхние или нижние зажимы - в зависимости от схемы сборки щита.

Обратите внимание: нейтральный проводник коммутируется - он размыкается при отключении, поэтому этот аппарат нельзя использовать вместо двухполюсного в однофазных цепях без необходимости отключения N. Также важно соблюдать полярность при подключении: L1-L2-L3-N должны соответствовать маркировке на корпусе.

Не рекомендуется устанавливать рядом с источниками тепла выше +40 C или в местах с постоянным воздействием влаги - даже при IP20 и УХЛ3, внутренняя часть устройства чувствительна к попаданию жидкости.

Безопасность и стандарты

Автоматический выключатель четырехполюсный (3P+N) 100А C 20кА OptiDin BM125-4NC100-8ln-УХЛ3 соответствует требованиям:

• ГОСТ Р 50030.2-2010 - российская норма на автоматические выключатели для низковольтных распределительных систем;
• ТУ3421-040-05758109-2009 - технические условия производителя КЭАЗ, регламентирующие качество и тестирование.

Выполнены требования категории перенапряжения IV - применяется в точках подключения к основному распределительному щиту, где возможны самые высокие переходные процессы.

Преимущества

• Коммутируемый нейтральный проводник - обеспечивает полное отключение цепи, что необходимо для безопасности обслуживания и согласования с требованиями ПУЭ;
• Высокая отключающая способность (20 кА) - гарантирует надежность даже при аварийных режимах в крупных промышленных сетях;
• Класс токоограничения 4 - минимизирует термические и механические повреждения в цепи при КЗ;
• Широкий диапазон температур (до –60 C) - позволяет применять в холодных регионах без дополнительного обогрева щитов;
• Серия OptiDin - стандартизированная конструкция, совместимая с другими элементами этой линейки (клеммы, дифавтоматы, контакторы), упрощает проектирование и сервис.

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C - возможен перегрев и снижение срока службы;
• IP20 не обеспечивает защиту от влаги - запрещена открытая установка вне герметичных шкафов;
• Не подходит для цепей постоянного тока - только для AC 50 Гц;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО или дифавтомат;
• Не рекомендуется для частых оперативных включений/выключений - предназначен для защиты, а не для управления.

Примеры использования

• Главный ввод в промышленный щит 380 В с нагрузкой до 100 А;
• Защита группы станков с двигателями мощностью до 45 кВт;
• Щит наружного освещения в условиях Сибири или Дальнего Востока;
• Распределительный щит на заводе с системой TN-S, где нейтраль должна отключаться при аварии;
• Цепи питания конвейеров, компрессоров, насосных станций с высокими пусковыми токами.

Практические советы

• Выбирая автоматический выключатель четырехполюсный (3P+N) 100А C 20кА OptiDin BM125-4NC100-8ln-УХЛ3, проверьте соответствие сечения кабеля - максимум 50 мм2. Меньшие сечения можно использовать, но не больше - риск перегрева зажимов;
• При монтаже в щитах с ограниченной глубиной - учтите, что аппарат требует 75 мм свободного пространства назад;
• Для удобства обслуживания используйте изолированные перемычки и маркировочные бирки - особенно важны пометки на нейтральном полюсе;
• Проверяйте плотность затяжки клемм после первого включения - при нагреве контакт может немного ослабнуть;
• Если в вашей системе нейтраль не отключают (например, в TN-C), выбирайте трёхполюсный вариант - этот аппарат будет избыточен и дороже.
