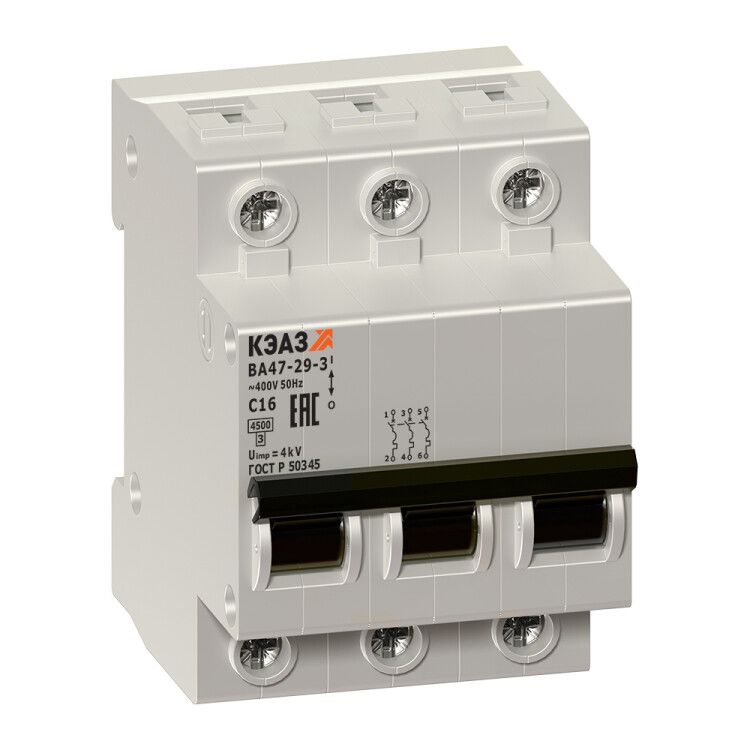

Выключатель автоматический трехполюсный ВА47-29 16А C 4,5кА (ВА47-29-3C16-УХЛ3) | 141613 КЭАЗ

Автоматический выключатель модульный трехполюсный 16А C 4,5кА ВА47-29-3C16-УХЛ3 - это надежное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах жилых, промышленных и административных зданий. Бренд КЭАЗ и артикул ВА47-29-3C16-УХЛ3 указывают на серию бюджетных модульных автоматов, проверенных в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 16А C 4,5кА ВА47-29-3C16-УХЛ3 защищает трёхфазные сети переменного тока с частотой 50 Гц. Подходит для защиты групповых линий, двигателей, оборудования с умеренным пусковым током - например, насосов, компрессоров, конвейеров, светильников и малых станков. Устройство устанавливается в распределительных щитах, где требуется одновременное отключение всех трёх фаз при аварии.

Технические характеристики

• Количество полюсов: 3 - отключает все три фазы одновременно.
• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает автомат без срабатывания.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (до 5–10 крат от номинала); подходит для большинства бытовых и промышленных приборов.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока между фазами.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А.
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту от сверхтоков (короткое замыкание) и длительных перегрузок.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения.
• Климатическое исполнение: УХЛ3 - работает при температурах от -60C до +40C, устойчив к высокой влажности и запылённости; подходит для неотапливаемых помещений и улицы (при установке внутри закрытого щита).
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не предназначена для открытой установки на улице.
• Ширина по модулю: 3 модуля (54 мм) - занимает 3 места на DIN-рейке.
• Глубина монтажа: 77 мм - требует достаточного внутреннего пространства в щите.
• Класс токоограничения: 3 - быстро ограничивает ток при КЗ, снижая термическую и механическую нагрузку на проводку.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов.
• Частота: 50 Гц - предназначен для сетей стандарта РФ/Европы.

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29-3C16-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - затягивать необходимо усилием, соответствующим сечению кабеля (не более 25 мм2). Нельзя использовать многожильные провода без наконечников - они могут деформироваться и вызвать нагрев. Монтаж допускается только в закрытых щитах с классом защиты не ниже IP54. Установка в открытом виде или во влажных помещениях без корпуса недопустима.

Безопасность и стандарты

Автоматический выключатель ВА47-29-3C16-УХЛ3 соответствует требованиям ГОСТ Р 50345-2010 и техническим условиям ТУ3422-072-05758109-2013. Соответствие этим нормам гарантирует соответствие европейским стандартам IEC 60898-1. Устройство прошло тестирование на долговечность, термостойкость и отказоустойчивость. Категория перенапряжения 4 означает, что он рассчитан на использование в местах с высокими рисками перенапряжений - например, на входе в здание или рядом с мощным оборудованием.

Преимущества

• Высокая отключающая способность (4,5 кА) - обеспечивает безопасность даже при серьёзных КЗ.
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях, включая холодные склады и неотапливаемые объекты.
• Класс токоограничения 3 - минимизирует повреждения проводки и оборудования при аварии.
• Простая совместимость со всеми типами DIN-щитов - легко заменяется аналогичными устройствами других производителей.
• Наличие дугогасительной камеры - снижает риск возгорания при отключении под нагрузкой.

Ограничения применения

• Не подходит для защиты однофазных цепей - используется только в трёхфазных системах.
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне щита или в сырых помещениях без дополнительной герметизации.
• Характеристика C не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные двигатели >5,5 кВт без мягкого пуска).
• Не предназначен для частого ручного включения/выключения - не является рубильником.
• Максимальная глубина 77 мм требует наличия свободного пространства в щите - не подходит для компактных или старых щитов с ограниченной глубиной.

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве.
• Щитовая защита группы освещения в производственном цеху.
• Подключение насосной станции с трёхфазным двигателем 3 кВт.
• Распределительный щит в неотапливаемом ангаре с температурой зимой до -40C.
• Вводной автомат в щите офисного здания с трёхфазной нагрузкой.

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля не превышало 25 мм2 - иначе контакт будет греться.
• Используйте наконечники (штыревые или трубчатые) для многожильных проводов - это исключит ослабление контакта.
• При замене автомата убедитесь, что новый имеет ту же характеристику (C) и номинальный ток (16 А) - изменение может привести к ложным срабатываниям или отсутствию защиты.
• Для условий с частыми перепадами напряжения (например, на окраине города) этот автомат - хороший выбор благодаря классу 4 по перенапряжению.
• Не используйте ВА47-29-3C16-УХЛ3 в качестве главного вводного автомата для домов с мощностью выше 10–12 кВт - лучше выбрать устройство с более высоким номиналом (25 А или 32 А).
