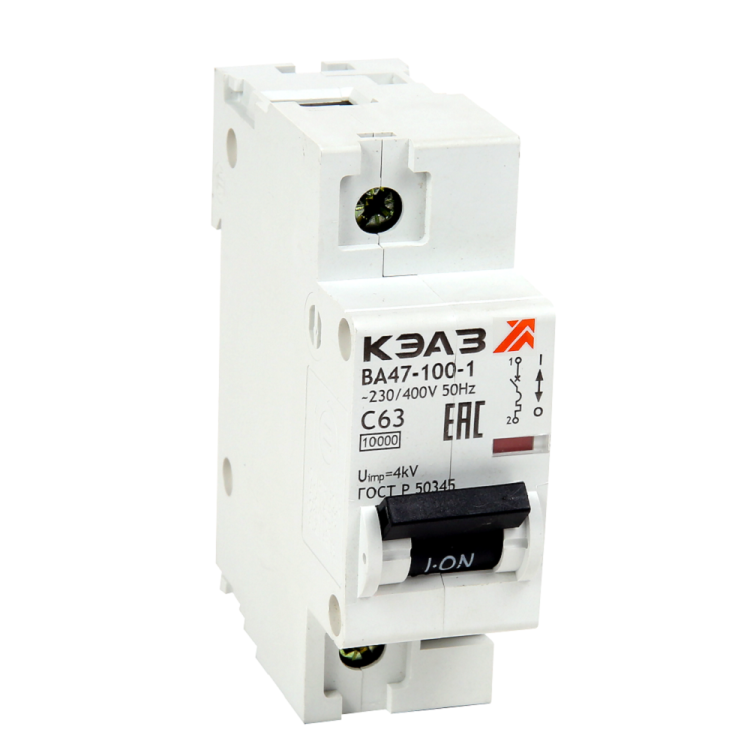

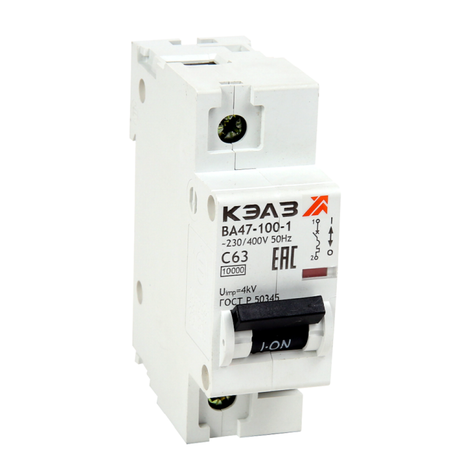

Выключатель автоматический модульный 1п D 63А 10кА ВА47-100-1D63-УХЛ3 КЭАЗ 318099

Автоматический выключатель ВА47-100-1D63-УХЛ3 от КЭАЗ - однополюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах, рассчитан на работу в суровых условиях и применяется там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-100-1D63-УХЛ3 предназначен для защиты однофазных цепей переменного тока с напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную коммутацию нагрузки, отключение при перегрузках и мгновенное отключение при коротком замыкании. Применяется в бытовых, торговых и промышленных щитах: для защиты групп освещения, розеточных контуров, маломощного оборудования. Особенно эффективен в системах с высокими пусковыми токами - например, у двигателей насосов, компрессоров, сварочных аппаратов.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой он предназначен
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: D - подходит для цепей с высокими пусковыми токами (например, двигатели, трансформаторы); срабатывает при токе 10–20 крат от номинала
• Количество полюсов: 1 - защищает одну фазу, используется в однофазных сетях
• Сечение провода: 2,5 – 35 мм2 - допустимый диапазон сечений жил, которые можно зажать в клеммах
• Модульная ширина: 1,5 М - занимает 1,5 модуля на DIN-рейке (стандарт 17,5 мм/модуль)
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли
• Рабочий температурный диапазон: от -60 C до +40 C - позволяет использовать в холодных помещениях, на открытых площадках, в неотапливаемых объектах
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее тепловую нагрузку на проводку
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в местах с высоким уровнем переходных процессов
• Глубина монтажа: 71 мм - требует соответствующего места внутри щита

Совместимость и монтаж

Выключатель ВА47-100-1D63-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания задней части корпуса на рейку. Для подключения используются винтовые клеммы - затяжка проводов рекомендуется моментом 1,5 Нм. Обязательно проверьте соответствие сечения провода (не менее 2,5 мм2 и не более 35 мм2). Устройство совместимо со всеми типами модульных элементов, соответствующих стандарту IEC 60947-2. Не используйте с проводами меньше 2,5 мм2 - возможен перегрев и плохой контакт.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60947-2 и российским ГОСТ Р 50030.2. Произведён в соответствии с классом безопасности II - двойная изоляция. Номинальное напряжение изоляции 230 В гарантирует безопасную работу даже при колебаниях напряжения в сети. Категория перенапряжения IV и класс токоограничения 3 обеспечивают повышенную устойчивость к аварийным ситуациям в распределительных сетях.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ
• Характеристика D - идеально подходит для цепей с высокими пусковыми токами
• Широкий диапазон температур (-60…+40 C) - подходит для холодных регионов и неотапливаемых помещений
• Компактная форма (1,5 модуля) - экономит место в щите
• Цена ниже аналогов - оптимальный выбор для проектов с жёстким бюджетом

Ограничения применения

• Не предназначен для защиты трёхфазных цепей - требуется три таких автомата или другой тип устройства
• Защита IP20 исключает использование во влажных, пыльных или наружных условиях без дополнительной защиты (корпуса щита)
• Не рекомендован для частых ручных включений/выключений - не является выключателем нагрузки, а лишь защитным устройством
• Имеет минимальное сечение провода 2,5 мм2 - нельзя подключать тонкие провода (например, 1,5 мм2)

Примеры использования

• Щит в гараже - защита группы розеток и светильников
• Промышленный щит - отдельный автомат для пускателя насоса с высоким пусковым током
• Жилой дом - защита одной фазы в этажном щите, когда другие фазы защищены другими автоматами
• Объекты с низким бюджетом - школы, склады, временные постройки

Практические советы

• Выбирая ВА47-100-1D63-УХЛ3, убедитесь, что ваша сеть действительно нуждается в характеристике D - для обычных розеток лучше подойдут B или C
• Проверьте глубину щита: 71 мм - это минимум, необходимый для свободного монтажа
• Не смешивайте этот автомат с продукцией других брендов в одном щите без учёта координации - особенно важно при наличии УЗО
• При использовании в холодных регионах (ниже -20 C) перед первым включением дайте устройству адаптироваться к температуре
• Артикул 318099 - это точный номер для заказа запасного автомата. Сохраняйте его при ремонте или расширении щита
