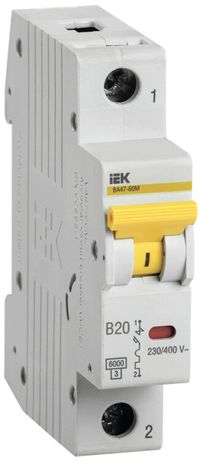

Выключатель автоматический однополюсный ВА47-60M 1Р 20А 6кА B KARAT | MVA31-1-020-B IEK

Автоматический выключатель ВА47-60M 20А 6кА B от IEK (ИЭК) обеспечивает защиту однополюсных цепей от перегрузок и коротких замыканий. Устройство предназначено для установки в распределительных щитах жилых и административных зданий, совместимо с DIN-рейкой и соответствует требованиям надежной бытовой и коммерческой электросети.

Назначение и область применения

Выключатель ВА47-60M 20А 6кА B защищает электрические цепи от перегрузок и коротких замыканий. Он предназначен для использования в групповых щитках квартир, этажных распределительных устройствах, а также в учетно-распределительных щитах жилых и офисных зданий. Подходит для защиты освещения, розеточных групп и других однофазных нагрузок до 20 А.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 230 В - рабочее напряжение переменного тока (AC);
• Номинальная отключающая способность: 6 кА - максимальная величина тока короткого замыкания, которую устройство может безопасно прервать;
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, подходит для бытовых нагрузок с малым пусковым током (например, освещение, зарядные устройства);
• Количество полюсов: 1 - управляет одной фазой сети;
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм);
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды;
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий тепловую и механическую нагрузку на провода;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Тип напряжения: AC/DC - работает как на переменном, так и на постоянном токе (при соблюдении допустимых значений);
• Глубина монтажа: 71 мм - требуемый свободный объем за щитком для правильной установки;
• Гарантийный срок: 120 месяцев - 10 лет гарантии от производителя.

Совместимость и монтаж

Выключатель ВА47-60M 20А 6кА B монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 71 мм свободного пространства за щитом. Подключение осуществляется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками или одножильные сечением 0,5–2,5 мм2. Направление подвода проводов - сверху или снизу, согласно схеме на корпусе. Устройство совместимо со всеми комплектующими серии KARAT от IEK.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60898-1 и российским ГОСТ Р 50345. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая риск возгорания проводки. Конструкция исключает случайный контакт с токоведущими элементами благодаря степени защиты IP20. Применение в помещениях с повышенной влажностью запрещено - для таких условий необходимы модели с IP44 и выше.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надежную работу даже в условиях слабых сетей;
• Характеристика B идеально подходит для типичных бытовых нагрузок без ложных срабатываний;
• Компактная форма (1 модуль) экономит место в щите;
• 10-летняя гарантия подтверждает долговечность конструкции;
• Совместимость с сериями KARAT позволяет легко заменять или расширять щит без изменения стандарта монтажа.

Ограничения применения

• Не применяется в трехфазных системах - нужен трёхполюсный аналог;
• IP20 не защищает от влаги и пыли - нельзя устанавливать вне помещений, в ванных, подвалах или сырых местах;
• Не подходит для мощных двигателей или оборудования с высоким пусковым током - для них требуется характеристика C или D;
• При использовании на постоянном токе (DC) необходимо проверять допустимые значения напряжения и тока - они ниже, чем для AC.

Примеры использования

• Защита группы розеток в квартире;
• Отключение световой линии в коридоре или комнате;
• Щиток на этаже многоэтажного дома;
• Распределительный щит в офисе или магазине для освещения и мелкой техники.

Практические советы

• Перед установкой проверьте сечение кабеля - для 20 А минимальное сечение - 2,5 мм2 медного провода;
• Не затягивайте зажимы слишком сильно - это повредит изоляцию провода;
• Если в щите мало места, используйте выключатели с меньшей глубиной - ВА47-60M требует 71 мм, что больше некоторых аналогов;
• Для защиты дорогостоящей техники рассмотрите параллельную установку УЗО - этот автомат не защищает от утечек тока;
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (B) и номинал (20 А) - изменение может привести к ложным срабатываниям или недозащите.
