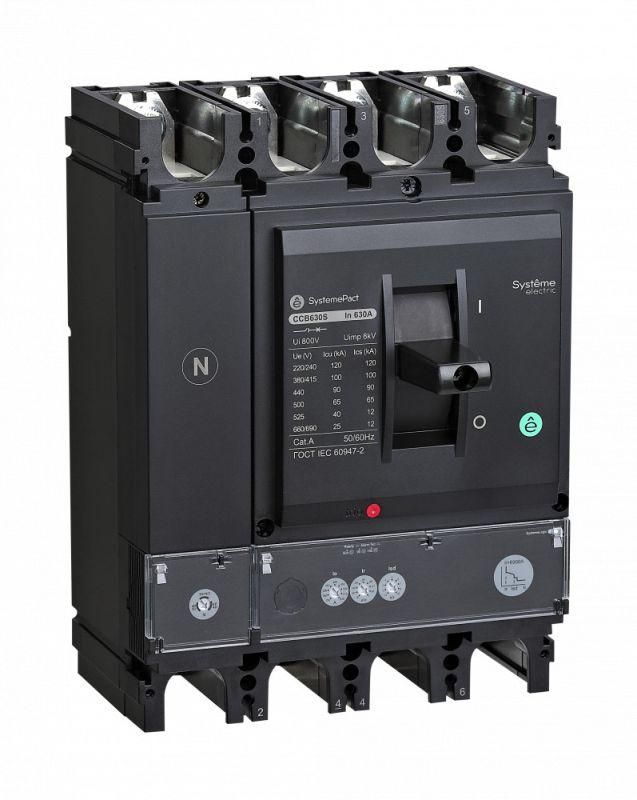

Выключатель автоматический SYSTEMEPACT CCB400 36кА 4P4D S2.3 400А рычаг SE SPC400F40023L4DF APC

Автоматический выключатель SYSTEMEPACT CCB400 36кА 4P4D S2.3 400A рычаг - устройство для защиты и коммутации электрических цепей в сетях до 690 В. Применяется в промышленных распределительных щитах, где требуется надежная защита от перегрузок и КЗ. Бренд Systeme Electric и артикул spc400f40023l4df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB400 36кА 4P4D S2.3 400A рычаг используется для ручного включения и отключения нагрузки, а также для автоматической защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводы, цеха, насосные станции, системы вентиляции. Обеспечивает безопасную работу оборудования при номинальном напряжении до 690 В переменного тока.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Четыре полюса (4P): защищает все фазы и ноль одновременно; подходит для трехфазных систем с заземлением;
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 690 В - предельное рабочее напряжение сети;
• Электронный расцепитель: обеспечивает точную и регулируемую защиту от перегрузок, отличается от тепловых аналогов гибкостью настроек;
• Диапазон настройки защиты от перегрузки: 160–400 А - можно задать порог срабатывания в этом интервале под конкретную нагрузку;
• Управление: рычажковый механизм - удобен для ручного оперирования даже в условиях ограниченного доступа;
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при просадках);
• Монтаж: на DIN-рейку или специальные монтажные элементы - не требует крепления болтами;
• Подключение: винтовые зажимы - надежное соединение с медными шинами и кабелями;
• Конструкция: стационарная - не предназначена для выдвижения из щита;
• Степень защиты IP30: защищен от прикосновения к токоведущим частям и от твердых предметов >2,5 мм, но не от воды и пыли;
• Гарантия: 24 месяца - стандартный срок для промышленной аппаратуры этого класса.

Совместимость и монтаж

SYSTEMEPACT CCB400 36кА 4P4D S2.3 400A рычаг совместим с DIN-рейками типа TS35/7,5 и TS35/15. Установка выполняется путем защелкивания на монтажные элементы - не требует сверления или дополнительных креплений. Для подключения используйте кабели с жилами сечением, соответствующим требованиям винтовых зажимов (обычно до 185 мм2 для меди). Нулевой проводник подключается через отдельный зажим, предусмотренный конструкцией. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP54, так как сам выключатель имеет IP30.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в промышленных условиях. Электронный расцепитель обеспечивает селективность с другими защитными устройствами, снижая риск аварийного отключения всей линии. Отсутствие открытых токоведущих частей внутри корпуса минимизирует риск поражения током при правильной установке.

Преимущества

• Широкий диапазон настройки защиты (160–400 А) позволяет точно адаптировать выключатель под реальную нагрузку;
• Наличие двух типов дополнительных расцепителей даёт возможность удалённого управления и защиты от просадок напряжения;
• Высокая отключающая способность (36 кА) делает его подходящим для мощных промышленных систем с высокими токами КЗ;
• Рычажковый механизм обеспечивает четкую визуализацию положения (вкл/выкл) и удобство ручного управления;
• Литой корпус гарантирует долговечность и механическую прочность в агрессивных средах.

Ограничения применения

• Не предназначен для установки в открытом виде - степень защиты IP30 исключает использование во влажных, пыльных или наружных условиях;
• Не поддерживает выдвижную конструкцию - невозможно обслуживать или менять без демонтажа из щита;
• Не имеет встроенного термического расцепителя - полностью зависит от электронного модуля, что требует наличия питания для функционирования расцепителя (при отключении питания он сохраняет настройки, но не работает в режиме защиты);
• Не рекомендован для частых циклов включения/отключения (более 1000 в год) - рассчитан на основную роль защиты, а не на частую коммутацию.

Примеры использования

• Защита главного входа в промышленный распределительный щит 400 А;
• Коммутация и защита крупногабаритного оборудования: компрессоров, печей, прессов;
• Обеспечение селективной защиты в многоступенчатых системах распределения энергии;
• Интеграция в системы с дистанционным управлением благодаря независимому расцепителю.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - перетягивание может повредить контакт, недотягивание - вызвать нагрев;
• При использовании расцепителя минимального напряжения убедитесь, что источник контроля напряжения (например, контроллер или реле) подключен правильно и работает стабильно;
• Для настройки тока срабатывания перегрузки используйте кнопки на лицевой панели - следите, чтобы значение не выходило за пределы 160–400 А;
• Не устанавливайте SYSTEMEPACT CCB400 36кА 4P4D S2.3 400A рычаг рядом с источниками тепла или вибраций - это влияет на точность электронного расцепителя;
• При необходимости замены - отключите питание, снимите крышку и отсоедините все провода перед осмотром - внутренние части находятся под напряжением при работе.
