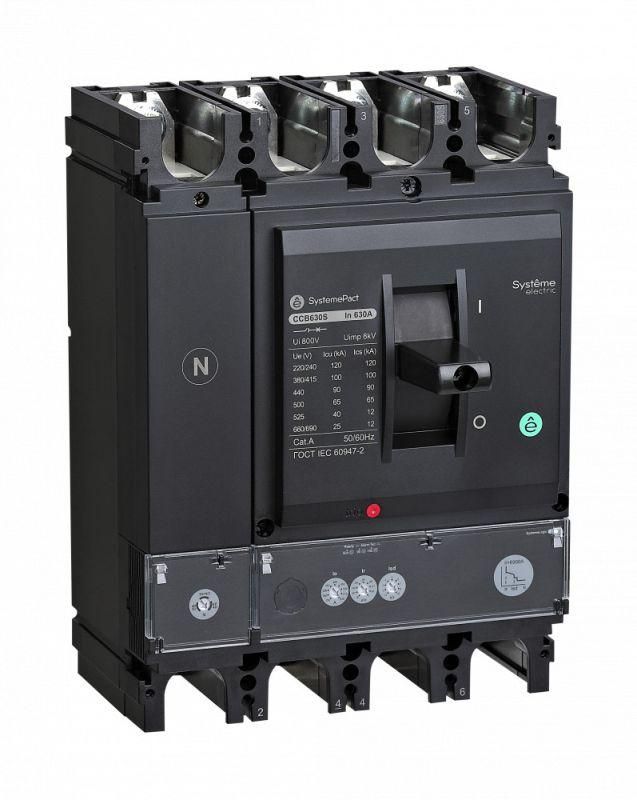

Выключатель автоматический SYSTEMEPACT CCB630 36кА 4P4D S2.3 630А рычаг SE SPC630F63023L4DF APC

Автоматический выключатель SYSTEMEPACT CCB630 36кА 4P4D S2.3 630A рычаг - устройство для защиты и коммутации мощных электрических цепей в сетях до 690 В. Применяется в промышленных распределительных щитах, где требуется надежная защита от перегрузок и коротких замыканий. Выключатель выполнен в литом корпусе, имеет четырехполюсную конструкцию и рычажное управление, что обеспечивает удобство оперирования даже при высоких нагрузках.

Назначение и область применения

SYSTEMEPACT CCB630 36кА 4P4D S2.3 630A рычаг используется для:

• Рабочего включения и отключения электрических цепей;
• Защиты оборудования от перегрузок и коротких замыканий;
• Управления мощными нагрузками в системах распределения электроэнергии.

Подходит для установки в промышленных щитах: на производствах, в энергообъектах, на конвейерах, насосных станциях, в системах управления технологическими процессами. Особенно эффективен там, где требуется точная настройка порогов защиты и высокая отказоустойчивость.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений.
• Число полюсов: 4 - защищает все четыре фазы трехфазной сети + ноль (4P4D = 4 полюса, 4 контакта).
• Номинальная отключающая способность: 36 кА - способен безопасно отключить цепь при токе короткого замыкания до 36 тысяч ампер.
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до этой величины.
• Тип расцепителя: Электронный - позволяет точно настраивать чувствительность к перегрузкам и задержки срабатывания.
• Диапазон настройки защиты от перегрузки: 252–400 А - можно регулировать порог срабатывания в этом интервале, адаптируя защиту под конкретную нагрузку.
• Степень защиты: IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм; не защищен от воды и пыли.
• Тип управления: Рычажковый - механический рычаг для ручного включения/выключения, удобен при работе в условиях ограниченного пространства.
• Монтаж: На монтажные элементы - устанавливается на DIN-рейку или специальные крепления внутри шкафа.
• Подключение силовой цепи: Винтовое - зажимы для проводов затягиваются гайками, обеспечивают прочное соединение при больших токах.
• Дополнительные расцепители: Независимый расцепитель (дистанционное отключение) и расцепитель минимального напряжения (защита при просадке напряжения ниже установленного уровня).
• Гарантия: 24 месяца.

Совместимость и монтаж

SYSTEMEPACT CCB630 36кА 4P4D S2.3 630A рычаг совместим с монтажными элементами стандарта IEC 60898 и DIN EN 61439. Установка выполняется на DIN-рейку шириной 35 мм. Для подключения используются медные жилы сечением до 185 мм2 - проверьте соответствие сечения провода требованиям производителя перед затяжкой винтовых зажимов. Монтаж допускается только в закрытых щитах с достаточным воздушным зазором вокруг аппарата. Не рекомендуется использовать в открытых помещениях из-за низкой степени защиты IP30.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведен в соответствии с требованиями безопасности для оборудования низкого напряжения. Электронный расцепитель обеспечивает селективность с другими защитными устройствами, снижая риск массового отключения питания при аварии в одной ветви системы.

Преимущества

• Высокая отключающая способность (36 кА) делает аппарат подходящим для крупных объектов с большой потенциальной энергией КЗ.
• Электронный расцепитель позволяет точно настроить защиту под реальную нагрузку, исключая ложные срабатывания.
• Наличие двух дополнительных расцепителей (независимый и минимального напряжения) расширяет возможности автоматизации и удаленного управления.
• Рычажное управление обеспечивает четкую визуализацию состояния (включен/выключен) и удобство работы в темном или запыленном помещении.
• Литой корпус гарантирует долговечность и устойчивость к механическим воздействиям.

Ограничения применения

• Не предназначена для установки вне закрытых щитов - степень защиты IP30 не предохраняет от влаги и пыли.
• Нельзя применять в средах с повышенной взрывоопасностью или химической агрессивностью без дополнительной герметизации.
• Диапазон настройки защиты от перегрузки ограничен 252–400 А - нельзя использовать для нагрузок менее 252 А без внешних решений.
• Не имеет встроенного термического расцепителя - вся защита зависит от электронного модуля, требующего питания от сети.

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха с суммарной нагрузкой около 500 кВт.
• Щит управления крупным конвейером с несколькими двигателями, где важна селективность отключения при КЗ.
• Централизованная система питания насосной станции с возможностью дистанционного отключения через независимый расцепитель.
• Объекты с частыми колебаниями напряжения - расцепитель минимального напряжения предотвращает работу оборудования при просадках ниже 70% от номинала.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки находился в диапазоне 252–400 А - иначе защита будет некорректной.
• Используйте только качественные медные провода с правильным сечением - плохой контакт в винтовых зажимах вызывает нагрев и выход из строя.
• При использовании независимого расцепителя убедитесь, что источник управления (например, кнопка или PLC) имеет достаточную мощность для срабатывания катушки.
• Не забудьте про обязательное заземление корпуса щита - хотя сам выключатель не имеет заземляющих клемм, он должен быть надежно связан с контуром заземления.
• При обслуживании всегда отключайте питание и используйте средства индивидуальной защиты - работа с таким оборудованием связана с высоким уровнем опасности.
