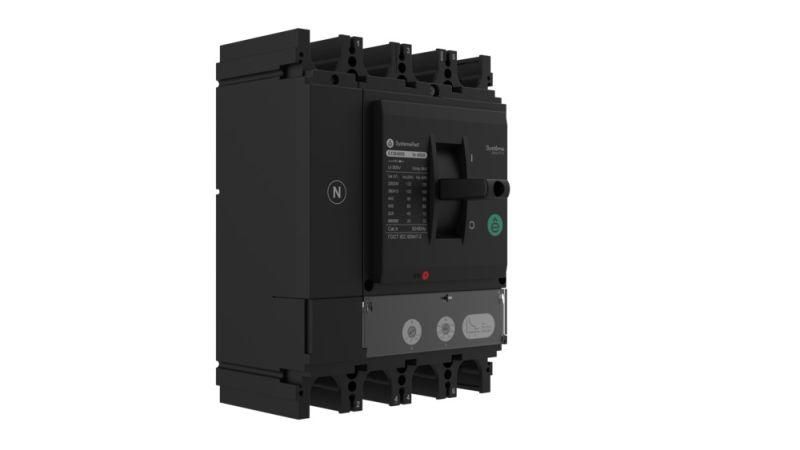

Выключатель автоматический SYSTEMEPACT CCB630 36кА 4P4D TMD600 рычаг SE SPC630F600L4DF APC

Автоматический выключатель SYSTEMEPACT CCB630 36кА 4P4D TMD600 с рычагом - устройство для защиты и коммутации мощных электрических цепей в сетях до 690 В. Применяется в промышленных распределительных щитах, где требуется надежная защита от перегрузок и КЗ. Бренд Systeme Electric и артикул spc630f600l4df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB630 36кА 4P4D TMD600 с рычагом используется для ручного включения и отключения нагрузки, а также для автоматической защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в главных распределительных щитах промышленных объектов: заводы, энергообъекты, насосные станции, системы вентиляции и конвейеры. Четыре полюса позволяют защищать трехфазную сеть с нулевым проводником.

Технические характеристики

• Номинальный ток: 600 А - максимальный постоянный ток, который выключатель может длительно пропускать без повреждений;
• Номинальное напряжение: 690 В - предельное рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 50 кА - максимальный ток короткого замыкания, который аппарат способен безопасно отключить;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную от быстрого КЗ;
• Диапазон настройки защиты от перегрузки: 420–600 А - можно регулировать порог срабатывания в этом интервале под конкретную нагрузку;
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при просадках напряжения);
• Управление: рычажковый механизм - удобный для ручного управления и визуального определения положения;
• Степень защиты IP30 - защита от доступа к опасным частям инструментами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Монтаж: на DIN-рейку или специальные монтажные элементы - не требует крепления болтами;
• Подключение: винтовые зажимы - обеспечивают надежный контакт, подходят для медных жил сечением до 185 мм2;
• Конструкция: стационарная - не предназначена для выдвижения из шкафа;
• Гарантия: 24 месяца - стандартный срок для промышленной аппаратуры класса CCB.

Совместимость и монтаж

SYSTEMEPACT CCB630 36кА 4P4D TMD600 с рычагом совместим с DIN-рейками типа TS35/7,5 и TS35/15. Установка выполняется через фиксирующие защелки на монтажных элементах - не требует дополнительных кронштейнов. Для подключения используйте одножильные или многожильные медные провода сечением 25–185 мм2. Накручивайте винты усилием 10–12 Нм, чтобы избежать перетяга или плохого контакта. Обязательно проверьте соответствие сечения проводов и допустимой температуры окружающей среды (до +40 C). Выключатель не имеет выдвижного механизма - обслуживание возможно только при отключенном питании и демонтаже из щита.

Безопасность и стандарты

SYSTEMEPACT CCB630 соответствует международному стандарту IEC 60947-2 для автоматических выключателей в низковольтных системах. Сертифицирован для работы в условиях промышленного уровня загрязнения 2. Отключение при КЗ происходит в течение нескольких миллисекунд, что снижает риск возгорания оборудования. Наличие расцепителей минимум напряжения и независимого обеспечивает безопасность при аварийных ситуациях - например, при отключении питания или сбоях в системе управления.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мест с высокими токами КЗ, таких как крупные подстанции;
• Широкий диапазон настройки защиты (420–600 А) - позволяет точно адаптировать порог срабатывания под реальную нагрузку;
• Наличие двух типов дополнительных расцепителей - обеспечивает гибкость в реализации систем автоматизации и безопасности;
• Надежные винтовые зажимы - исключают необходимость в периодическом подтягивании после монтажа;
• Индикация положения рычага - легко определяется состояние “вкл” / “выкл”, даже в плохо освещенных щитах.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 не защищает от влаги и пыли;
• Не поддерживает выдвижную конструкцию - невозможно заменить или диагностировать без отключения всей цепи;
• Не имеет встроенной сигнализации состояния - для удаленного контроля потребуется внешний модуль;
• Не рассчитан на частые операции включения/отключения - рекомендовано не более 1000 циклов в год для долговременной службы;
• Требует точной настройки терморасцепителя - некорректная установка может вызвать ложные срабатывания или отказ защиты.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными станками;
• Защита основного питания конвейерной линии с несколькими двигателями;
• Коммутирующее устройство в системе водоснабжения с насосами большой мощности;
• Щиты управления технологическими процессами, где нужна дистанционная отсечка по сигналу от PLC.

Практические советы

• Перед установкой проверьте, что расчетный ток нагрузки не превышает 600 А - лучше оставлять запас 10–15%
;
• При использовании независимого расцепителя убедитесь, что источник управления (например, кнопка или реле) работает на напряжении, указанном в паспорте аппарата;
• Для настройки термического расцепителя используйте калиброванный инструмент - не доверяйте визуальной отметке на шкале без тестирования;
• После монтажа проведите пробное включение при минимальной нагрузке - проверьте работу всех функций перед запуском в режиме полной мощности;
• Обслуживание: каждые 1–2 года проверяйте затяжку винтов и наличие следов нагрева на контактах - особенно важно при работе близко к пределу 600 А.
