Автоматический выключатель TD100H (85kA) FMU 25A 3P3T | 0102009900 Lsis

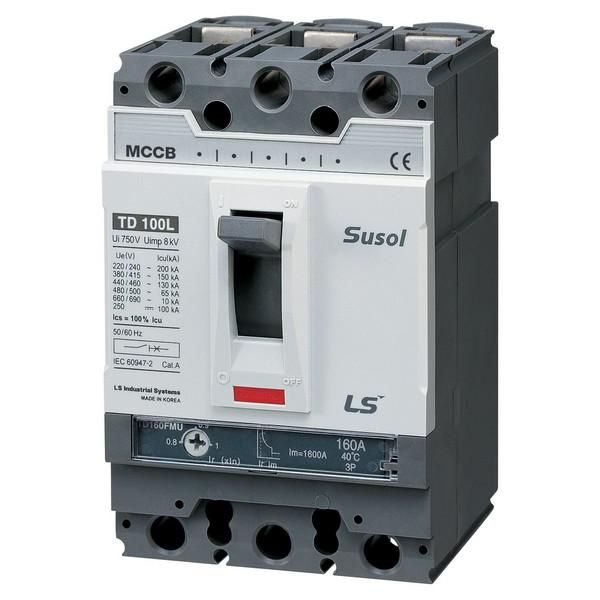

Автоматический выключатель TD100H FMU от LS Electric - трёхполюсный аппарат в литом корпусе с номинальным током 25 А и отключающей способностью 85 кА. Он предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, обеспечивает надёжное отключение при аварийных ситуациях и подходит для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель TD100H FMU используется для защиты электрических цепей в распределительных системах с напряжением до 690 В переменного или постоянного тока. Применяется в промышленном оборудовании: панелях управления, силовых щитах, станках, конвейерах, где требуется высокая надёжность и быстрое отключение при аварии. Подходит для нечастых ручных включений и отключений нагрузки.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: комбинированный - тепловой и электромагнитный
• Диапазон настройки защиты от перегрузки: 20–25 А
• Уставка магнитного расцепителя: 10 × In (250 А)
• Род тока: AC/DC
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Рабочий температурный диапазон: от –40 C до +40 C
• Исполнение: стационарное
• Привод: ручной
• Способ монтажа: на монтажную плату
• Указатель расцепления: есть (визуально показывает причину отключения)

Совместимость и монтаж

Автоматический выключатель TD100H FMU устанавливается исключительно на монтажную плату - он не имеет DIN-рейки. Для монтажа необходимы отверстия соответствующего размера и фиксирующие элементы, совпадающие с габаритами аппарата. Учитывайте, что устройство требует жесткой фиксации и свободного доступа для обслуживания. Клеммы рассчитаны на провода сечением, соответствующим току 25 А - рекомендуется проверить соответствие по документации производителя перед подключением.

Безопасность и стандарты

TD100H FMU соответствует требованиям международных норм для автоматических выключателей в литом корпусе. Наличие указателя расцепления позволяет быстро определить причину отключения - перегрузка или КЗ. Высокая отключающая способность (85 кА) гарантирует безопасное прекращение тока даже при серьёзных авариях. Однако степень защиты IP30 не допускает использование в условиях повышенной влажности, пыли или открытых площадках - для таких сред необходимо применять дополнительные кожухи.

Преимущества

• Высокая отключающая способность - 85 кА - обеспечивает защиту даже в мощных промышленных сетях
• Регулируемый тепловой расцепитель (20–25 А) позволяет точно адаптировать защиту под конкретную нагрузку
• Чёткий визуальный индикатор расцепления снижает время диагностики отказов
• Работает как на переменном, так и на постоянном токе - универсальное решение для сложных систем
• Литой корпус повышает механическую прочность и долговечность

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы
• Защита IP30 не защищает от влаги и пыли - запрещено использовать вне закрытых шкафов
• Рабочий температурный диапазон ограничен: ниже –40 C и выше +40 C возможны сбои в работе
• Не подходит для частых операций включения/выключения - предназначен для редких коммутаций
• Только три полюса - нельзя использовать для однофазных цепей без модификации схемы

Примеры использования

• Щиты питания промышленных станков с трёхфазными двигателями
• Распределительные пункты на заводах с напряжением 400–690 В
• Системы управления конвейерами и насосными станциями
• Фидеры в цепях постоянного тока (например, в солнечных электростанциях или зарядных станциях)

Практические советы

• При выборе автомата TD100H FMU обязательно сверьте посадочные размеры с местом установки - монтаж на плату требует точного совпадения отверстий
• Настройка теплового расцепителя должна соответствовать реальному току нагрузки - не превышайте верхнюю границу (25 А)
• Для работы в холодных помещениях (до –40 C) убедитесь, что оборудование прогревается до рабочей температуры перед включением
• Проверьте целостность контактов и наличие окисления после каждого отключения - особенно важно при частых срабатываниях
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ
