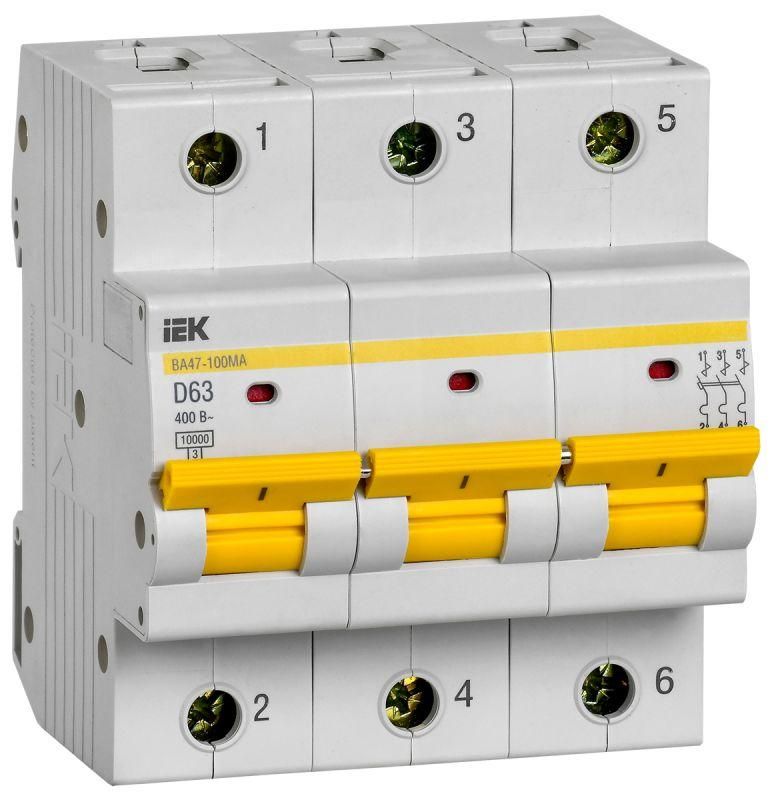

Выключатель автоматический трехполюсный ВА47-100МА без тепл. расцеп. 3P 63А 10кА D | MVA43-3-063-D IEK

Автоматический выключатель ВА47-100МА без теплового расцепителя 3P 63А 10кА D от IEK предназначен для коммутации и защиты трёхфазных сетей от сверхтоков при коротком замыкании. Этот аппарат из серии KARAT используется там, где требуется надёжное отключение без защиты от перегрузки - например, в качестве секционного или предохранительного автомата.

Назначение и область применения

ВА47-100МА без теплового расцепителя применяется исключительно для защиты от коротких замыканий. Он не реагирует на длительную перегрузку - поэтому его устанавливают там, где уже есть другая защита от перегрева: например, перед частотным преобразователем, контактором или термореле.

Подходит для вводно-распределительных устройств (ВРУ) в жилых и промышленных зданиях, а также для защиты аварийных систем: пожаротушения, вентиляции, насосных станций. Часто используется как секционный автомат в щитах с несколькими входными линиями.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 63 А
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D - высокий порог срабатывания, подходит для нагрузок с большими пусковыми токами (электродвигатели, трансформаторы)
• Частота: 50 Гц
• Поперечное сечение подключаемых проводов: 2,5–35 мм2
• Модульная ширина: 4,5 модуля (занимает 81 мм на DIN-рейке)
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Рабочая температура: до +40 C - не рекомендуется установка в условиях постоянной повышенной температуры выше этого значения
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

ВА47-100МА монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Устанавливается в любые щитовые корпуса с достаточным свободным местом - благодаря ширине 4,5 модуля он занимает меньше места, чем аналоги с тепловым расцепителем.

Подключение проводов осуществляется через верхние и нижние зажимы. Для обеспечения надёжного контакта используйте провода сечением 2,5–35 мм2 - меньшее сечение может вызвать нагрев, большее - не войдёт в зажим.

Не требует специальных инструментов для монтажа - фиксируется защёлкой. После установки проверьте плотность затяжки винтов зажимов - слабый контакт снижает срок службы аппарата.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Соответствует нормам для оборудования класса II - не требует заземления корпуса.

IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги или пыли - не допускается установка во влажных помещениях, на улице или в неотапливаемых шкафах без дополнительной защиты.

Преимущества

• Отсутствие теплового расцепителя делает аппарат менее чувствительным к колебаниям температуры внутри щита - повышает точность срабатывания только при КЗ
• Высокая отключающая способность (10 кА) позволяет использовать его даже в промышленных объектах с мощными источниками питания
• Характеристика D обеспечивает отказ от ложных срабатываний при запуске двигателей и других устройств с высоким пусковым током
• Совместим со всей серией KARAT - легко сочетается с другими автоматами, УЗО и рубильниками IEK в одном щите

Ограничения применения

• Не предназначен для защиты от перегрузки - обязательно наличие внешней защиты (например, термореле или автомат с характеристикой C/B на входе)
• Не работает при температуре выше +40 C - не устанавливайте в закрытых щитах без вентиляции или рядом с нагревательными элементами
• IP20 не допускает использование в сырых, пыльных или открытых помещениях - требует установки в герметичном или закрытом шкафу
• Не подходит для однофазных цепей без третьего полюса - нельзя использовать как двухполюсный путём игнорирования одного контакта

Примеры использования

• Секционный автомат в ВРУ промышленного цеха - отключает одну из трёх фаз при КЗ, не влияя на работу остальной системы
• Защита частотного преобразователя - предотвращает выход из строя преобразователя при пробое силового модуля
• Щит управления насосной станцией - совмещён с термореле, которое контролирует перегрузку двигателя, а ВА47-100МА отвечает только за КЗ
• Линия питания системы пожаротушения - гарантирует сохранение работоспособности при аварии, не отключаясь от кратковременных перегрузок

Практические советы

• Выбирая ВА47-100МА, убедитесь, что в вашей цепи уже предусмотрена защита от перегрузки - иначе оборудование будет работать без защиты
• При сборке щита следите за равномерностью нагрузки между полюсами - перекос тока может вызвать преждевременный износ контактов
• Для удобства обслуживания используйте дополнительные аксессуары: сигнализирующие контакты, рукоятки удалённого управления - они совместимы с этой моделью
• Проверяйте соответствие сечения проводов - особенно важно при использовании многожильных кабелей: они должны быть обжаты наконечниками
• Не заменяйте этот автомат обычным автоматом с характеристикой B/C - даже если ток одинаковый, D-характеристика критически важна для двигателей
