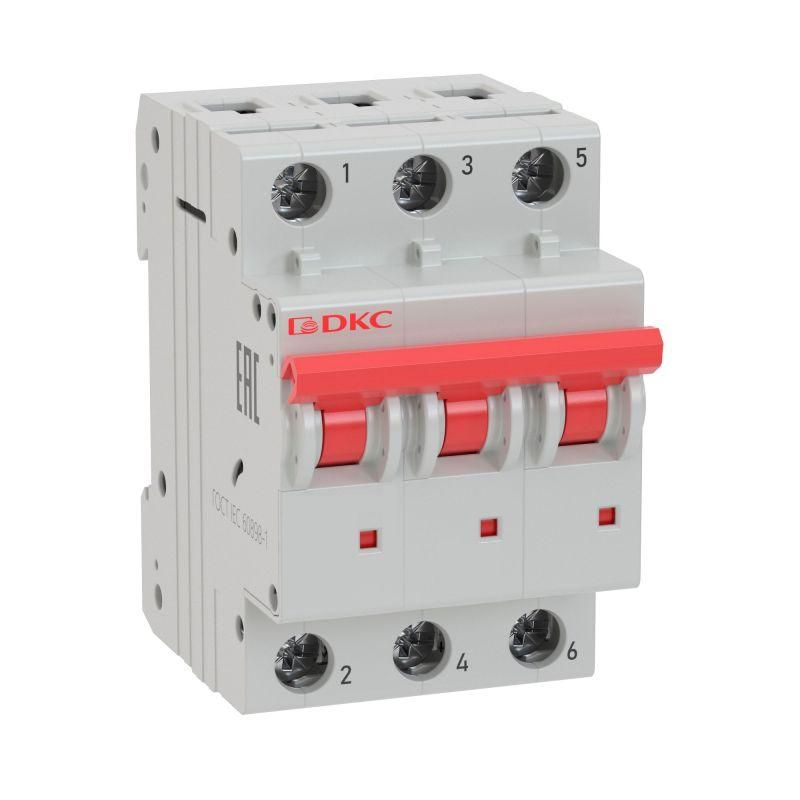

Выключатель автоматический трехполюсный YON MD63-3D10-6 6kA | DKC ДКС

Автоматический выключатель модульный 3 полюса 10 А характеристика D 6 кА - это надёжное устройство защиты от перегрузок и коротких замыканий в трёхфазных сетях 400 В, подходящее для промышленного оборудования. Выполнен в компактной форме для установки на DIN-рейку, серия YON MD63 обеспечивает стабильную работу даже при высоких пусковых токах.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 10 А характеристика D 6 кА используется для защиты трёхфазных электрических цепей с номинальным напряжением до 400 В переменного тока частотой 50 Гц. Он предохраняет оборудование от повреждений при длительных перегрузках и мощных коротких замыканиях. Устройство также позволяет вручную включать и отключать нагрузку. Подходит для управления двигателями, насосами, компрессорами, конвейерами и другим промышленным оборудованием с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, электродвигатели); срабатывает при токе 10–20 крат от номинала
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 400 В AC / 400 В изоляции - рассчитан на использование в сетях 380/400 В
• Частота: 50 Гц - оптимизирован для стандартных сетей России и стран СНГ
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки в закрытые щиты
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая подключённое оборудование
• Категория перенапряжения: IV - допустимо применение в местах с высоким уровнем переходных процессов (например, на входе в здание)
• Рабочая температура: от –60 C до +40 C - работает в суровых условиях, включая холодные склады и открытые площадки
• Поперечное сечение провода: до 25 мм2 - поддерживает подключение толстых медных жил
• Количество модулей: 3 - занимает 3 стандартных модуля (54 мм) на DIN-рейке
• Глубина монтажа: 75 мм - требуется свободное пространство внутри шкафа
• С коммутируемым нейтральным проводником: да - нейтраль тоже размыкается при отключении, что важно для некоторых типов оборудования

Совместимость и монтаж

Автоматический выключатель модульный 3 полюса 10 А характеристика D 6 кА устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 0,5 до 25 мм2. Обязательно соблюдать момент затяжки - переусердствовать нельзя, чтобы не повредить контакт. Устройство совместимо с дополнительными модулями: независимым расцепителем и вспомогательными контактами, которые можно установить самостоятельно после покупки. Все модули имеют одинаковый форм-фактор и легко фиксируются рядом с основным выключателем.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность в условиях нестабильной сети. Номинальное импульсное выдерживаемое напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения. Применение в помещениях со степенью загрязнения 3 допускает эксплуатацию в условиях пыли, масляных паров и влаги - характерно для цехов и производственных помещений.

Преимущества

• Увеличенный запас по току срабатывания (характеристика D) исключает ложные отключения при пуске двигателей
• Высокая отключающая способность (6 кА) делает устройство пригодным для установки вблизи силовых трансформаторов
• Коммутируемый нейтральный проводник повышает безопасность при обслуживании и ремонте
• Широкий диапазон рабочих температур позволяет использовать в неотапливаемых помещениях и на улице (в защищённых шкафах)
• Поддержка модульных дополнений (расцепители, контакты) даёт гибкость для автоматизации систем

Ограничения применения

• Не предназначен для работы в открытом воздухе - IP20 не защищает от воды и пыли, требует установки в закрытый электрошкаф
• Не рекомендуется для слаботочных цепей, освещения или бытовой техники - характеристика D слишком “мягкая” для таких нагрузок
• Из-за глубины монтажа 75 мм возможны трудности при установке в уже занятые или узкие шкафы
• Не имеет встроенной сигнализации - для контроля состояния необходимо подключать внешние вспомогательные контакты

Примеры использования

• Защита трёхфазного асинхронного двигателя 4 кВт на конвейере
• Отключение насосной группы в водопроводной станции
• Коммутация печи с нагревательными элементами в металлообработке
• Щитовая защита на входе в производственный участок с несколькими потребителями

Практические советы

• Выбирая автоматический выключатель модульный 3 полюса 10 А характеристика D 6 кА, проверьте, что ваш двигатель действительно требует характеристики D - для маломощных машин достаточно B или C
• При монтаже используйте кабель сечением не менее 4 мм2 для тока 10 А - это обеспечит долгую службу без перегрева
• Если нужна удалённая сигнализация о срабатывании - закажите и установите вспомогательный контакт отдельно
• Для автономного отключения по сигналу (например, от системы безопасности) подключите независимый расцепитель
• Обращайте внимание на направление подключения - хотя он не чувствителен к полярности, лучше соблюдать порядок L1-L2-L3-N сверху вниз
• Проверяйте соответствие глубины шкафа - 75 мм минимум, иначе механизм не будет полностью вставлен
