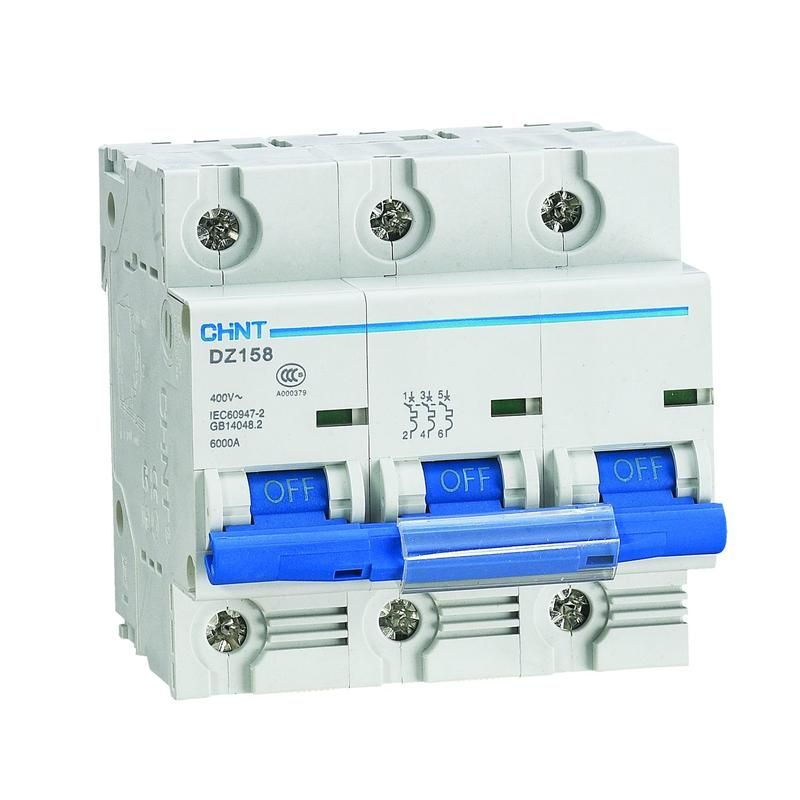

Выключатель автоматический трехполюсный DZ158-125H 3P 63A 10kA х-ка (8-12In) (R) | 158094 CHINT

Автоматический выключатель CHINT DZ158 с артикулом 158094 - трёхполюсный аппарат для защиты цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется надёжная защита на ток до 63 А.

Назначение и область применения

Выключатель CHINT DZ158 предназначен для защиты электрических цепей от длительных перегрузок и аварийных токов короткого замыкания. Применяется в вводно-распределительных щитах (ВРУ) жилых домов, офисов, торговых центров и на производстве. Особенно эффективен там, где нагрузка имеет высокий пусковой ток - например, у двигателей насосов, компрессоров, конвейеров.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может держать без отключения.
• Номинальное напряжение: 400 В переменного тока - рассчитан на работу в сетях 380–400 В, 3 фазы.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: K - чувствителен к кратковременным перегрузкам, но не реагирует на пиковые токи запуска оборудования (например, электродвигателей). Диапазон срабатывания: 8–12 In (т.е. между 504 А и 756 А).
• Сечение провода: 16–50 мм2 - позволяет подключать медные кабели указанной площади без переходников.
• Номинальное напряжение изоляции (Ui): 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 500 В.
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчив к кратковременным скачкам напряжения, таким как молнии или коммутационные броски.
• Степень загрязнения: 3 - допускает использование в условиях повышенной пыли и влажности, характерных для производственных помещений.
• Модульная ширина: 4,5 модуля - занимает 81 мм в щите (стандарт DIN 43880).
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита.
• Рабочая температура: от –25 C до +40 C - подходит для неотапливаемых помещений, но не для экстремальных условий.
• Частота: 50/60 Гц - совместим со всеми стандартными сетями.
• Глубина монтажа: 77,8 мм - необходимый свободный объём для правильной установки в щите.

Совместимость и монтаж

Выключатель DZ158 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на кабель сечением 16–50 мм2. Убедитесь, что проводники зачищены на 10–12 мм и плотно затянуты - слабый контакт вызывает нагрев. Монтаж возможен только в закрытых щитах с классом защиты не ниже IP54. Не устанавливайте в местах с прямым попаданием воды, масла или химических паров.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в системах TN-S, TN-C-S, TT. Наличие механической блокировки предотвращает случайное включение при обслуживании. Каждый аппарат проходит тестирование на отключающую способность и термическую стойкость перед выпуском.

Преимущества

• Характеристика K обеспечивает отказ от ложных срабатываний при пуске мощных двигателей - снижает простои.
• Широкий диапазон сечений проводов (16–50 мм2) исключает необходимость в переходниках и адаптерах.
• Высокая отключающая способность (10 кА) делает его подходящим даже для крупных промышленных объектов.
• Компактная глубина монтажа (77,8 мм) экономит место в щитах с ограниченным объёмом.
• Произведён в соответствии с европейскими стандартами качества, но доступен по цене, типичной для рынка СНГ.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц.
• IP20 не допускает установку вне щита - открытая эксплуатация невозможна.
• Работает только при температуре выше –25 C - не подходит для холодных складов или улиц.
• Не рекомендован для защиты светодиодных осветительных цепей с малым пусковым током - лучше использовать характеристику C.
• Запрещено применять с проводниками меньше 16 мм2 - риск перегрева контактов.

Примеры использования

• Защита группы электродвигателей на конвейере в пищевой промышленности.
• Вводной автомат в щите многоэтажного офисного здания с кондиционерами и лифтами.
• Щитовая на производственной линии с насосами, компрессорами и вентиляторами.
• Распределительный щит в торговом центре с мощными световыми и рекламными установками.

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток нагрузки был не более 80 % от 63 А (т.е. ≤50 А) - это продлит срок службы.
• При монтаже используйте клеммы с метками L1/L2/L3/N - так легче избежать путаницы при подключении фаз.
• Не смешивайте автоматы DZ158 с другими сериями в одном щите без учёта координации - это может нарушить селективность защиты.
• Проверяйте момент затяжки винтов - слишком сильное усилие повредит пластик, недостаточное - вызовет нагрев.
• Для удобства обслуживания рекомендуется устанавливать рядом с выключателем этикетку с указанием защищаемой цепи.
