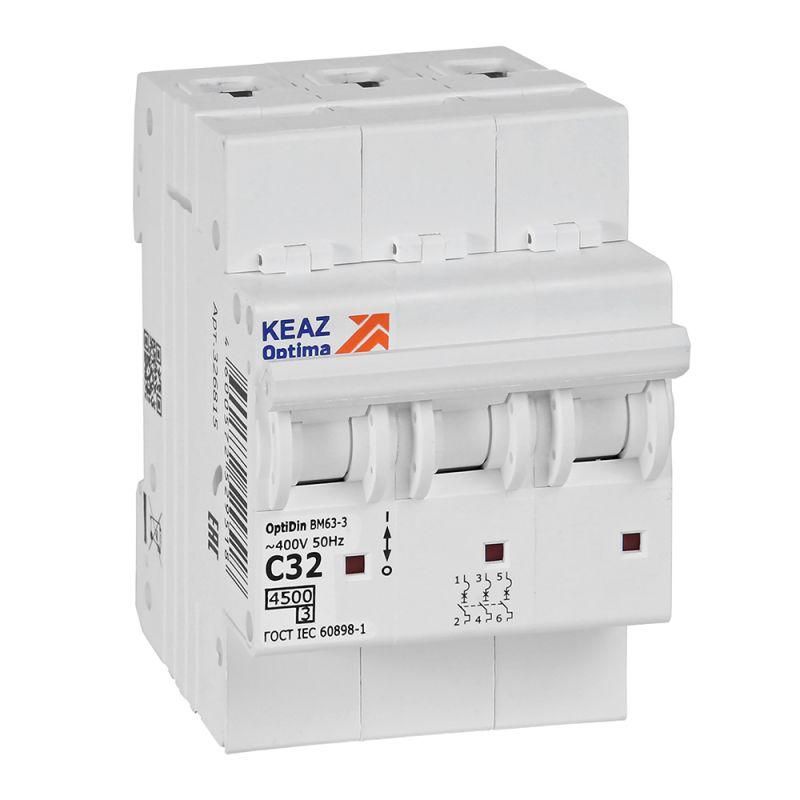

Выключатель автоматический трехполюсный 32А C 4,5кА AC OptiDin BM63-3C32-4,5-УХЛ3 - 326815 КЭАЗ

Автоматический выключатель модульный трехполюсный 32А C 4,5кА AC BM63-3C32-4,5-УХЛ3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для установки в распределительных щитах жилых зданий, подходит для нагрузок до 32 А в сетях 400 В переменного тока. Бренд КЭАЗ Optima и артикул BM63-3C32-4,5-УХЛ3 указывают на серию OptiDin, предназначенную для надежной работы в бытовой и многоэтажной электросети.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 32А C 4,5кА AC BM63-3C32-4,5-УХЛ3 защищает трёхфазные цепи напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасное отключение при превышении тока (перегрузка) или аварийном замыкании. Применяется в распределительных, этажных и квартирных щитах жилых домов, офисных зданий и объектов с умеренной нагрузкой. Подходит для питания групп розеток, освещения, бытовых приборов и малых двигателей.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно, исключает работу при одной поврежденной фазе.
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380/220 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, небольшие двигатели (например, насосы, вентиляторы); срабатывает при токе 5–10 крат от номинала.
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона, в том числе многожильными.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ, что защищает кабели и оборудование.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; требует установки внутри закрытого щита.
• Рабочая температура: от –70 C до +60 C - позволяет использовать в холодных и жарких помещениях, включая неотапливаемые шкафы.
• Количество модулей DIN: 3 - занимает три стандартных модуля (по 17,5 мм каждый), легко помещается в типовые щиты.
• Глубина монтажа: 75 мм - требуется свободное пространство за щитом для правильной установки и вентиляции.

Совместимость и монтаж

Автоматический выключатель модульный 32А C 4,5кА AC BM63-3C32-4,5-УХЛ3 монтируется на DIN-рейку шириной 35 мм. Установка выполняется стандартным методом: защелкивание на рейку с последующим затягиванием контактных болтов. Для подключения используйте провода сечением 1–25 мм2. Обязательно соблюдайте полярность: входные контакты расположены сверху, выходные - снизу. Напряжение на клеммах должно соответствовать 400 В переменного тока. Выключатель совместим со всеми изделиями серии OptiDin BM63 и BM125, включая дополнительные модули (блокировки, сигнализацию, дугогашение).

Безопасность и стандарты

BM63-3C32-4,5-УХЛ3 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в условиях категории перенапряжения IV и степени загрязнения 2 - то есть допускается применение в обычных внутренних помещениях с возможным появлением пыли и незначительной влажности. Устройство имеет класс токоограничения 3, что гарантирует минимальное воздействие энергии КЗ на кабельную систему. Температурный диапазон –70…+60 C подтверждает работоспособность даже в экстремальных условиях.

Преимущества

• Высокая отключающая способность 4,5 кА - надежно защищает сети в местах с потенциально большими токами КЗ, например, возле трансформаторов.
• Характеристика “C” - идеально балансирует чувствительность и помехоустойчивость для бытовых и полупромышленных нагрузок.
• Класс 3 токоограничения - снижает риск повреждения кабеля и оборудования при аварии.
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых щитовых, на чердаках, в подъездах.
• Поддержка дополнительной комплектации - можно добавить блоки дистанционного управления, сигнализации или механической блокировки.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• IP20 не защищает от воды и пыли - нельзя устанавливать вне закрытых щитов, в сырых или пыльных помещениях без дополнительной герметизации.
• Максимум 30 операций включения/выключения в сутки - не предназначен для частого ручного переключения (например, как рубильник).
• Не рекомендован для защиты мощных промышленных двигателей (>5,5 кВт) - для них лучше подходят автоматы с характеристикой D.
• Требуется минимум 75 мм глубины за щитом - не подходит для очень компактных или старых щитов с ограниченным пространством.

Примеры использования

• Защита группы розеток на кухне в квартире с плитой, микроволновкой и кофе-машиной.
• Отключение трёхфазного контура освещения в подъезде или на лестничной клетке.
• Щит на этаже многоквартирного дома - управление питанием нескольких комнат через один автомат.
• Питание небольшого насоса для системы водоснабжения в подвале (при условии, что пусковой ток не превышает 10×32 А).

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключенных устройств - она не должна превышать 7,0 кВт (P = U × I = 400 В × 32 А / √3 ≈ 7,0 кВт).
• Используйте провода сечением ≥2,5 мм2 для розеточных групп, чтобы избежать нагрева при длительной работе на 32 А.
• При установке в щите с несколькими автоматами - располагайте BM63-3C32-4,5-УХЛ3 рядом с другими токовыми защитами, чтобы удобнее было обслуживать.
• Не забудьте про маркировку: подписывайте каждое устройство, особенно если в щите несколько трёхполюсных автоматов.
• Для увеличения безопасности - добавьте УЗО перед этим автоматом, если защищаются розеточные цепи.
