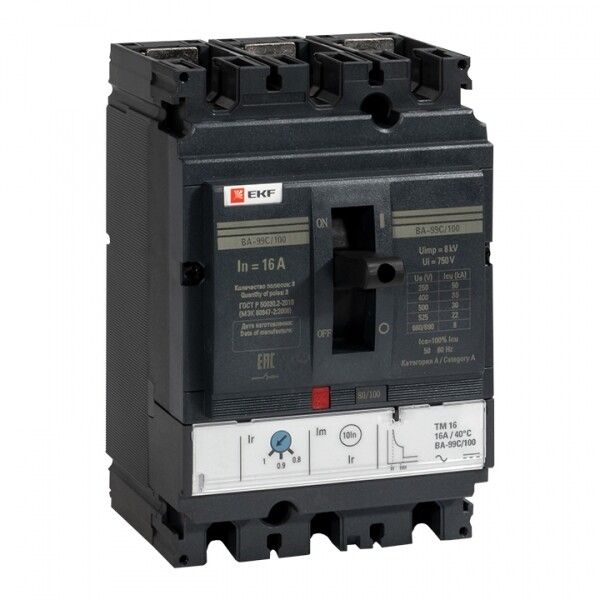

Автоматический выключатель ВА-99C (Compact NS) 100/16А 3P 36кА EKF PROxima | mccb99C-100-16

Автоматический выключатель трехполюсный ВА-99C 100/16А 36кА Compact NS от EKF - надежное устройство для защиты электросетей от перегрузок и коротких замыканий, предназначенное для установки в распределительных щитах промышленных и коммерческих объектов. Артикул mccb99c-100-16 относится к серии PROxima и обеспечивает высокую степень токоограничения.

Назначение и область применения

Автоматический выключатель ВА-99C 100/16А 36кА Compact NS используется для редких оперативных включений и отключений нагрузки в штатном режиме, а также для аварийной защиты цепей. Подходит для защиты силовых линий, двигателей, распределительных щитов и других электроустановок, где требуется надежная защита от сверхтоков. Применяется в промышленности, на заводах, в торговых центрах и объектах ЖКХ.

Технические характеристики

• Тип: трёхполюсный автоматический выключатель
• Номинальный ток: 16 А
• Кратковременная отключающая способность: 36 кА
• Серия: PROxima
• Производитель: EKF
• Артикул: mccb99c-100-16

Выключатель не создаёт электромагнитных помех для чувствительного оборудования. Его работа сохраняется даже при наличии коммутационных помех и грозовых импульсов напряжения.

Совместимость и монтаж

Автоматический выключатель ВА-99C 100/16А 36кА Compact NS устанавливается в стандартные DIN-рейки шириной 18 мм. Устройство можно монтировать плотно друг к другу без зазора - это экономит место в щите. Монтаж возможен в условиях ограниченного пространства. Для подключения используются винтовые зажимы, рассчитанные на провода до 25 мм2. Никаких специальных адаптеров или креплений не требует.

Преимущества

• Исключительно высокое токоограничение снижает ударные нагрузки на сеть и само оборудование при КЗ
• Устойчивость к электромагнитным помехам и грозовым перенапряжениям
• Плотная компактная сборка - удобна для щитов малой глубины
• Не требует внешнего питания - работает механически и термомагнитно
• Подтверждённая долговечность в условиях промышленной эксплуатации

Ограничения применения

Автоматический выключатель ВА-99C 100/16А 36кА Compact NS не предназначен для частого включения-выключения (более 4–6 раз в час) - это сокращает срок службы контактов. Не используйте его в качестве изолирующего рубильника. Также он не защищает от утечек тока на землю - для этого нужен дифференциальный автомат или УЗО. Температурный диапазон работы не указан - применять следует в помещениях с нормальной температурой (не ниже –25C и не выше +40C).

Примеры использования

• Защита двигателя насоса мощностью до 4 кВт в системе водоснабжения
• Распределительный щит производственного участка с несколькими линиями 380 В
• Щит освещения и силовой нагрузки в торговом комплексе
• Линии питания конвейеров, компрессоров, вентиляторов

Практические советы

• Перед установкой проверьте соответствие номинала автомата (16 А) нагрузке цепи - не допускайте длительной перегрузки
• При группировке нескольких автоматов в одном щите соблюдайте минимальный интервал между ними - хотя они совместимы с плотной установкой, доступ к клеммам должен оставаться свободным
• Для защиты от утечек тока параллельно установите УЗО
• Проверяйте состояние контактов и клемм каждые 1–2 года - особенно в условиях запылённости
• Артикул mccb99c-100-16 - это именно модель с номиналом 16 А; не путайте с другими вариантами серии ВА-99C (например, 25 А, 32 А)
