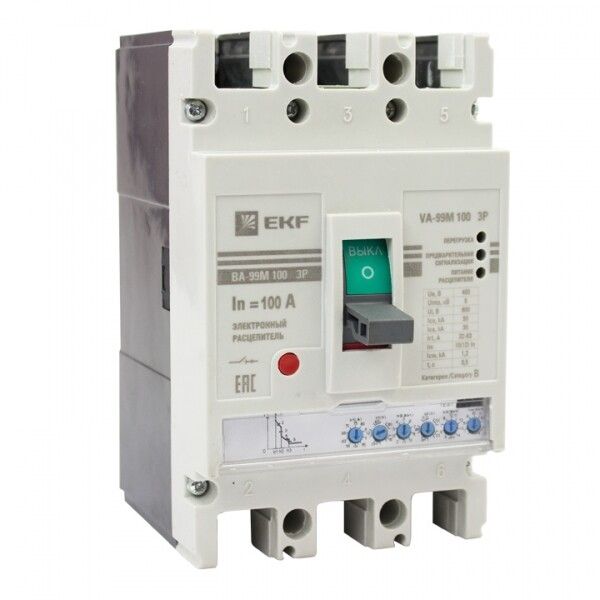

Выключатель автоматический ВА-99М 100/100А 3P 50кА с электронным расцепителем PROxima | mccb99-100-100me EKF

Автоматический выключатель ВА-99М - трёхполюсное коммутационное устройство с электронным расцепителем, предназначенное для защиты электроустановок от перегрузок и коротких замыканий. Бренд EKF, артикул mccb99-100-100me, обеспечивает надёжную работу в промышленных сетях до 690 В. Устройство совмещает функции автоматического отключения, диагностики состояния и удалённого управления через моторный привод.

Назначение и область применения

Автоматический выключатель ВА-99М используется для защиты силовых цепей переменного тока в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах энергообеспечения. Подходит для нагрузок до 100 А при напряжении 400–690 В. Электронный расцепитель позволяет точно настраивать пороги срабатывания, что особенно важно при наличии чувствительного оборудования или нестабильных режимов работы.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальная отключающая способность: 50 кА - способен безопасно отключить максимальный ток короткого замыкания в условиях высоких токовых нагрузок
• Номинальное напряжение: 400–690 В - работает в трёхфазных сетях промышленного типа
• Тип расцепителя: электронный - точная настройка времени и величины срабатывания по току
• Диапазон регулировки срабатывания при коротком замыкании: 200–1600 А - можно задать порог отключения выше номинала, чтобы избежать ложных срабатываний
• Степень защиты: IP30 - защищён от доступа к опасным частям и твёрдыми предметами, но не от воды; требует установки внутри закрытых шкафов
• Способ монтажа: на монтажную плату - устанавливается на специальной раме или DIN-рейке с жёстким креплением
• Подключение силовой цепи: болтовое - требуется затяжка клемм гаечными ключами с контролем момента
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ)
• Моторный привод: да - позволяет дистанционно включать/выключать устройство через внешний сигнал
• Тип привода: ручной рычаг - возможность ручного управления при отсутствии питания
• Конструкция: компактный моноблок с термостойким корпусом, не поддерживающим горение

Совместимость и монтаж

Автоматический выключатель ВА-99М монтируется исключительно на монтажную плату - не совместим с обычными DIN-рейками. Для установки требуется подготовленная металлическая или композитная панель с соответствующими отверстиями и крепёжными элементами. Болтовые зажимы требуют предварительной зачистки проводов и контроля усилия затяжки - недостаточное или избыточное давление снижают контактную надёжность. Моторный привод подключается отдельным кабелем к управляющему устройству - необходимо предусмотреть питание 24 В постоянного тока или другое, указанное в документации.

Безопасность и стандарты

Конструкция ВА-99М соответствует требованиям безопасности для промышленных аппаратов: корпус изготовлен из самозатухающего материала, обеспечивающего противопожарную защиту. Наличие указателя расцепления и кнопки тестирования повышает уровень обслуживания и диагностической доступности. Однако степень защиты IP30 не допускает использование устройства во влажных средах или вне герметичных шкафов.

Преимущества

• Электронный расцепитель обеспечивает более точную и адаптивную защиту по сравнению с тепловыми аналогами
• Широкий диапазон регулировки тока КЗ (200–1600 А) позволяет настроить устройство под конкретную нагрузку и минимизировать ложные отключения
• Моторный привод и ручной рычаг обеспечивают двойной способ управления - удобно при автономном режиме или дистанционном управлении
• Указатель расцепления сразу показывает тип отказа - экономит время при диагностике
• Кнопка «Тест» позволяет проверить работоспособность расцепителя без демонтажа - важна для профилактики и сертификации

Ограничения применения

• Не применяется в открытых помещениях или местах с повышенной влажностью - IP30 не обеспечивает защиту от брызг и пыли
• Требуется специальная монтажная плата - нельзя установить на стандартную DIN-рейку
• Отсутствие вспомогательных контактов - невозможно использовать для сигнализации состояния в системах АСУ ТП без внешних модулей
• Не рекомендован для частых операций включения/отключения - рассчитан на защиту, а не на частую коммутацию

Примеры использования

• Защита главного входа в распределительный щит цеха с мощностью до 60 кВт
• Контроль питания крупногабаритного станка с ЧПУ, где возможны импульсные перегрузки
• Обеспечение координированной защиты в многоступенчатой сети с несколькими уровнями автоматических выключателей
• Интеграция в системы с дистанционным управлением - например, при необходимости отключения по команде SCADA

Практические советы

• Перед первым запуском обязательно проведите тестирование кнопкой «Тест» - это гарантирует исправность расцепителя
• При настройке тока срабатывания КЗ начинайте с минимального значения (200 А) и постепенно увеличивайте - так снижается риск ложных отключений
• Проверьте соответствие площади сечения проводов и класса болтовых зажимов - используйте медные провода сечением не менее 25 мм2 для 100 А
• Убедитесь, что монтажная плата имеет достаточную жёсткость - прогиб при затяжке клемм может вызвать механический выход из строя
• Для систем с моторным приводом заранее продумайте источник питания - лучше использовать стабилизированный блок 24 В DC
• Не открывайте крышку при включенном устройстве - даже при отключении ток может сохраняться в конденсаторах расцепителя
