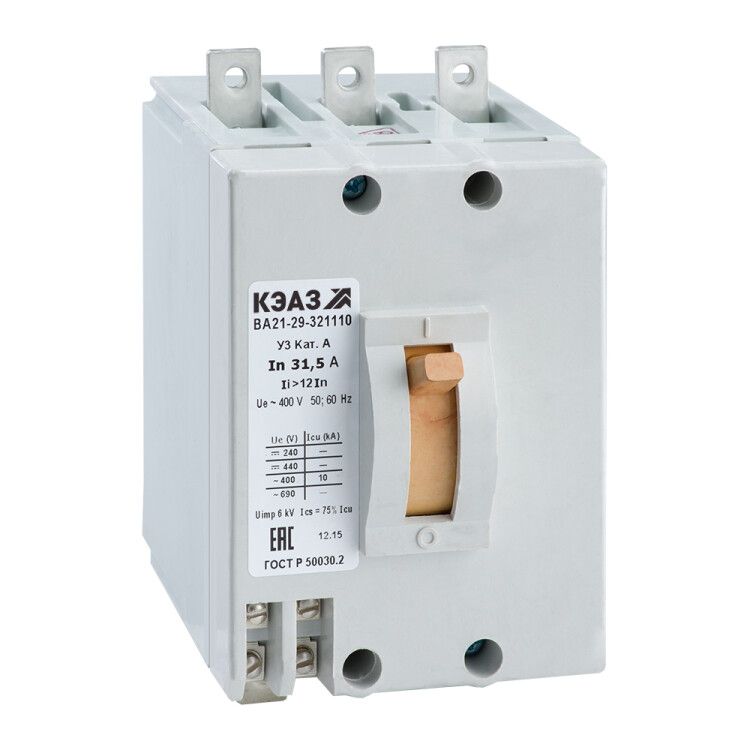

Выключатель автоматический 63А 12Iн ВА21-29-342810 У3 400В AC НР=24В AC/DC КЭАЗ 100956

Автоматический выключатель ВА21-29-342810-63А-12Iн-400AC-НР24AC/DC-У3 от КЭАЗ - трёхполюсный аппарат в литом корпусе для защиты сетей переменного тока до 400 В и тока до 63 А. Он обеспечивает надёжное отключение при перегрузках и коротких замыканиях, а также позволяет удалённо отключить цепь через внешний сигнал. Подходит для установки на монтажную плату в промышленных щитах.

Назначение и область применения

Выключатель ВА21-29-342810-63А-12Iн-400AC-НР24AC/DC-У3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Также он используется для частых ручных включений и отключений нагрузки. Применяется в силовых распределительных устройствах промышленного оборудования: станках, конвейерах, насосных системах, воздушных компрессорах и других объектах с высокой степенью ответственности.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 63 А
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 10 кА
• Частота: 50 / 60 Гц
• Защита от перегрузки: тепловая, уставка - 63 А (не регулируется)
• Защита от короткого замыкания: электромагнитная с гидравлическим замедлением, уставка - 12Iн = 756 А
• Дополнительный расцепитель: независимый, питание НР24AC/DC - работает от постоянного или переменного тока 24 В
• Максимальное сечение кабеля: 25 мм2
• Подключение: винтовые зажимы
• Степень защиты: IP20 - защищает от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Климатическое исполнение: У3 - рассчитан на работу при температурах от –40 C до +60 C
• Количество вспомогательных контактов: 3 шт. (для сигнализации состояния - “закрыт” / “открыт”)
• Способ монтажа: на монтажную плиту (панель)
• Крепление: винтовое
• Привод: ручной рычажковый
• Дугогасительная камера: есть - три камеры, одна на каждый полюс
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29-342810-63А-12Iн-400AC-НР24AC/DC-У3 имеет стационарное исполнение и монтируется исключительно на жёстко закреплённую металлическую монтажную плату. Для правильной сборки требуется соблюдать шаг крепления и использовать болты M6. Максимальное сечение проводника - 25 мм2; использование более толстых кабелей невозможно. Вспомогательные контакты позволяют передавать сигналы в системы управления (например, PLC), что удобно при автоматизации процессов. Дополнительный расцепитель НР24AC/DC совместим с большинством контроллеров и кнопочных постов на 24 В - можно подключить как от сети, так и от батарейного источника.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, который гармонизирован с международным стандартом IEC 60947-2. Сертифицирован в Реестре средств измерений РФ (код РЭ-2516/20). Отключение происходит гарантированно даже при максимальном токе короткого замыкания - 10 кА. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изоляционному литому корпусу и степени защиты IP20. Однако устройство нельзя применять во взрывоопасных средах или местах с повышенной запылённостью - IP20 недостаточно для таких условий.

Преимущества

• Имеет фиксированный порог срабатывания по КЗ - 12Iн, что снижает риск ложных срабатываний при пусковых токах двигателей
• Гидравлическое замедление в электромагнитном расцепителе повышает точность отключения при импульсных перегрузках
• Независимый расцепитель НР24AC/DC позволяет дистанционно отключать цепь без механического воздействия - идеально для аварийных ситуаций или интерлоков
• Три вспомогательных контакта обеспечивают гибкий контроль состояния аппарата в системах автоматизации
• Широкий диапазон рабочих температур (-40…+60 C) делает его пригодным для холодных ангаров и нагреваемых помещений

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или химически активной среды - IP20 не обеспечивает герметичность
• Фиксированная уставка тепловой защиты (63 А) не позволяет её изменять - нельзя адаптировать под меньшую нагрузку
• Не рекомендован для частого ручного включения/выключения свыше 10–15 раз в час - возможен быстрый износ механизма
• Не поддерживает модульные аксессуары (например, дополнительные контактные группы или блокировки) - конструкция цельнолитая
• Требуется обязательная установка на прочную металлическую плату - не DIN-рейку

Примеры использования

• Щитовая автоматика на заводе: управление крупными двигателями конвейерной ленты
• Система безопасности: отключение питания станка при сработавшей аварийной кнопке через НР24AC/DC
• Цифровизация производства: сигналы с вспомогательных контактов передаются в SCADA-систему для мониторинга состояния автомата
• Объекты с экстремальным климатом: оборудование на открытых площадках в Сибири или на Севере

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает перегрев, слишком сильный - деформацию зажима
• Для подключения НР24AC/DC используйте двужильный кабель сечением ≥1,5 мм2 - этого достаточно для надёжного срабатывания
• Если нужна возможность изменения тока срабатывания - выбирайте другую модель с регулируемым расцепителем
• Проверяйте соответствие сечения кабеля и номинала автомата - 25 мм2 максимум, не стоит экономить на проводе
• При использовании в системах с частыми пусками (например, лифт, компрессор) убедитесь, что длительность пускового тока не превышает 0,5 сек - иначе возможны ложные отключения
