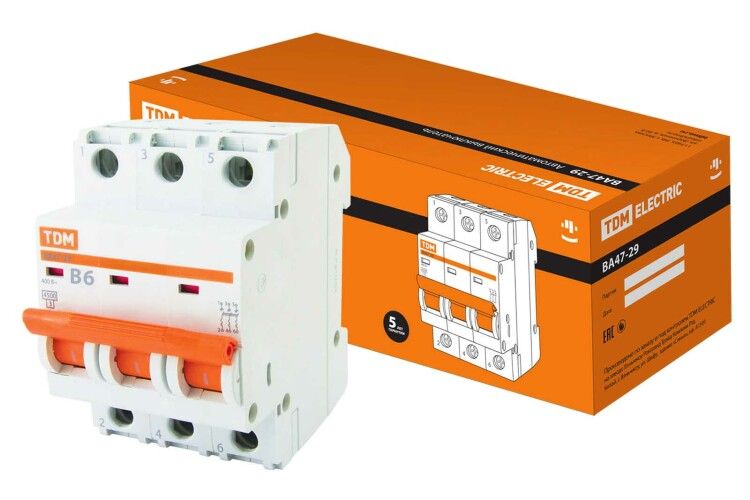

Выключатель автоматический ВА47-29 трехполюсной 6А 4,5кА характеристика В - SQ0206-0038 TDM

Автоматический выключатель ВА47-29 6А 4,5кА характеристика В от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях до 400 В. Он применяется в распределительных щитах жилых и общественных зданий, обеспечивает надёжную работу при высоких нагрузках и соответствует требованиям международных стандартов.

Назначение и область применения

Автоматический выключатель ВА47-29 6А 4,5кА характеристика В используется для защиты трёхфазных линий в распределительных щитах. Подходит для бытовых и коммерческих объектов: квартир, офисов, школ, больниц, малых предприятий. Защищает оборудование от повреждений при перегрузках и аварийных токах короткого замыкания. Применяется в качестве входного автомата или группового защиты на участках с умеренной нагрузкой.

Технические характеристики

• Номинальный ток: 6 А — максимальный постоянный ток, который автомат может пропускать без отключения.
• Номинальное напряжение: 400 В переменного тока — работает в трёхфазной сети 380–400 В.
• Отключающая способность: 4,5 кА — способен безопасно отключить цепь даже при крупном КЗ (коротком замыкании).
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, идеален для освещения, бытовой техники и электроники.
• Количество полюсов: 3 — защищает все три фазы одновременно; нейтраль также отключается при срабатывании.
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая риск повреждения оборудования.
• Ширина: 3 модуля (17,5 мм × 3 = 52,5 мм) — занимает стандартное место в щите.
• Степень защиты IP20: предохраняет от контакта с частями под напряжением и от предметов больше 12,5 мм, но не защищён от воды.
• Температурный диапазон: от –40 °C до +50 °C — работает в холодных и жарких помещениях.
• Сечение провода: 25 мм² — позволяет подключать мощные медные жилы.
• Установочная глубина: 75 мм — требует достаточного места внутри шкафа.
• Частота: 50 Гц — рассчитан на стандартную российскую сеть.

Совместимость и монтаж

Автоматический выключатель ВА47-29 6А 4,5кА характеристика В монтируется на DIN-рейку шириной 35 мм. Устанавливается в стандартные распределительные щиты. Подходит для скрытого монтажа — можно закрепить заподлицо со стеной. Для подключения используются винтовые зажимы, допускающие жёсткий однопроволочный провод сечением до 25 мм². Нейтральный провод отключается автоматически вместе с фазами — исключает опасность сохранения потенциала на нулевой шине после отключения.

Безопасность и стандарты

Выключатель соответствует стандартам IEC 60947-2 и IEC 60898. Отключающая способность проверена при напряжении 230 В и 400 В. Корпус изготовлен из самозагасающегося пластика — не поддерживает горение, что снижает риск распространения огня. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ. Сертифицирован для эксплуатации в условиях загрязнения уровня 3 — подходит для помещений с пылью и влагой, но не для внешней установки.

Преимущества

• Эффективное теплоотведение благодаря оптимизированной форме корпуса — снижает нагрев при длительной работе.
• Пломбируемый механизм — позволяет заблокировать ручку управления для предотвращения несанкционированного включения.
• Одинаковая отключающая способность при 230 В и 400 В — универсальное решение для различных схем питания.
• Поддержка отключения нейтрали — повышает уровень безопасности при обслуживании.
• Работает при экстремальных температурах — подходит для неотапливаемых помещений и технических этажей.

Ограничения применения

• Не предназначено для наружной установки — степень защиты IP20 не защищает от влаги и пыли вне помещения.
• Не рекомендован для защиты двигателей или устройств с высокими пусковыми токами — характеристика B слишком чувствительна.
• Нельзя использовать в системах с напряжением выше 400 В — превышение вызывает отказ или повреждение.
• Не подходит для цепей с постоянным током — только для переменного тока 50 Гц.
• Номинальное напряжение изоляции указано как 0 В — возможно ограничение по изоляционным испытаниям, требуется соблюдение норм проектирования щита.

Примеры использования

• Главный автомат в распределительном щите квартиры с трёхфазным вводом.
• Защита группы розеток в офисе с компьютерами и оргтехникой.
• Щит на этаже многоквартирного дома для нескольких комнат или помещений.
• Линии освещения в учебных заведениях или медицинских учреждениях.

Практические советы

• Перед установкой проверьте соответствие сечения провода — используйте только жёсткие однопроволочные провода до 25 мм².
• Убедитесь, что в щите достаточно места по глубине — минимум 75 мм свободного пространства.
• Используйте пломбу, если автомат установлен в местах доступных для посторонних лиц — это обязательное требование некоторых норм.
• Не смешивайте этот автомат с другими сериями в одном щите без проверки совместимости по габаритам и контактам.
• При замене старого автомата сверьте характеристику — B-характеристика не подходит для насосов, компрессоров или светильников с дросселями.
