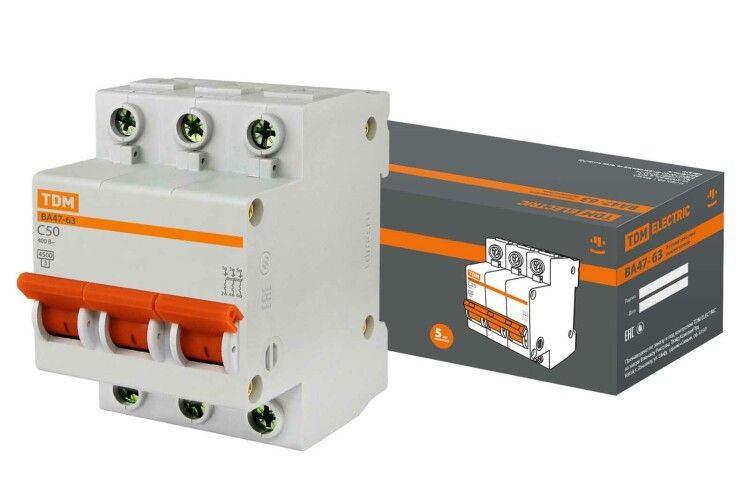

Выключатель автоматический ВА47-63 трехполюсной 50А 4,5кА характеристика С - SQ0218-0024 TDM

Автоматический выключатель ВА47-63 50А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях переменного тока. Этот аппарат подходит для монтажа в щитках жилых домов, офисов и на стройплощадках.

Назначение и область применения

Выключатель ВА47-63 50А 4,5кА характеристика С используется для защиты трёхфазных силовых цепей с номинальным напряжением до 400 В. Он обеспечивает надёжную работу в условиях частых пусков оборудования — например, двигателей насосов, компрессоров, вентиляторов. Применяется в распределительных щитах жилищно-коммунального хозяйства, офисных зданиях, на строительных площадках и в малых производственных помещениях.

Технические характеристики

• Номинальный ток: 50 А — позволяет коммутировать нагрузку до 50 ампер без срабатывания.
• Тип тока: переменный (AC), частота 50 Гц.
• Номинальное напряжение: 400 В — рассчитан на использование в трёхфазной сети 380/400 В.
• Отключающая способность: 4,5 кА — способен безопасно отключить цепь даже при максимальном токе короткого замыкания до 4500 А.
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током, таких как двигатели, освещение, бытовые приборы.
• Количество полюсов: 3 — все три фазы защищаются одновременно, нейтраль отключается совместно с фазами.
• Класс токоограничения: 3 — снижает энергию, проходящую через цепь при КЗ, повышая безопасность.
• Степень защиты IP20 — предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли.
• Рабочий диапазон температур: от –40 °C до +50 °C — подходит для установки в неотапливаемых помещениях.
• Ширина: 3 модуля (54 мм) — занимает стандартное место в DIN-рейке.
• Глубина установки: 75 мм — требует достаточного места внутри щита.
• Сечение провода: 25 мм² — подключаются только жёсткие однопроволочные медные провода такого же сечения.

Совместимость и монтаж

Выключатель ВА47-63 50А 4,5кА характеристика С монтируется на DIN-рейку шириной 35 мм. Подходит для скрытого монтажа заподлицо — корпус полностью помещается внутрь стеновой ниши. Для подключения используются винтовые зажимы, допускающие только однопроволочные жёсткие провода сечением 25 мм². Гибкие многожильные провода требуют обжима наконечниками. Установка возможна в любых типах щитов с соответствующими габаритами. Обязательно соблюдать минимальную глубину 75 мм.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и IEC 60898. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Отключение нейтрали происходит одновременно с фазами — исключает опасность сохранения потенциала на нулевом проводе после отключения. Класс токоограничения 3 снижает риск возгорания при аварии.

Преимущества

• Экономичное решение в серии ВА47-63 — баланс цены и надёжности для массового применения.
• Универсальная характеристика C — хорошо сочетается с большинством промышленных и бытовых нагрузок.
• Полнополюсное отключение всех фаз и нейтрали — повышает безопасность обслуживания.
• Устойчивость к широкому диапазону температур — работает в холодных и жарких условиях.

Ограничения применения

• Не предназначен для установки во влажных, пыльных или открытых местах — степень защиты IP20 не обеспечивает защиту от жидкости и пыли.
• Не рекомендован для цепей с высоким пусковым током (например, мощные асинхронные двигатели без мягкого пуска) — характеристика C может давать ложные срабатывания.
• Не подходит для подключения многожильных проводов без обжимных наконечников.
• Номинальное напряжение изоляции указано как 0 В — это техническая особенность документации; фактически устройство рассчитано на 400 В, но данные по изоляции не предоставлены производителем.

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения дома.
• Щитовая защита группы розеток и светильников в офисном помещении.
• Распределительный щит на стройплощадке для питания временного электрооборудования.
• Автоматическое отключение при КЗ в цепи кондиционера или вентиляционного блока.

Практические советы

• Перед установкой проверьте соответствие сечения провода — только 25 мм², другие значения недопустимы.
• Используйте только жёсткие однопроволочные провода или обожмите многожильные наконечниками типа ПМЛ.
• При монтаже в плотно упакованных щитах учтите глубину 75 мм — не забудьте о свободном пространстве для тепловыделения.
• Для цепей с частыми пусками (более 5–6 раз в час) рассмотрите возможность применения более высоких классов токоограничения или специализированных автоматов.
• Проверяйте маркировку на корпусе перед установкой — убедитесь, что выбран именно ВА47-63 50А с характеристикой C, а не другая модель из серии.
