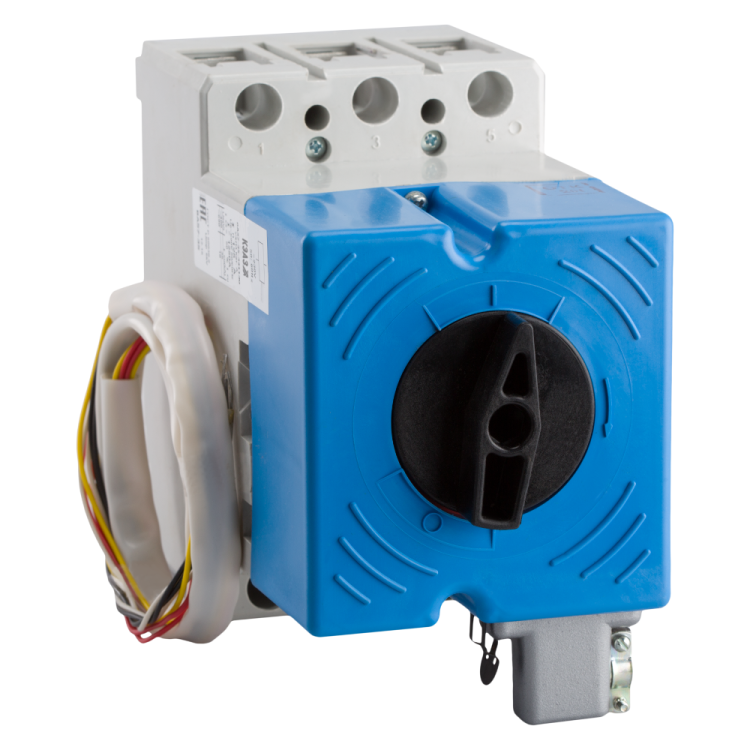

Выключатель автоматический 100А 1000Im ВА57-35-344730 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 109742

Автоматический выключатель ВА57-35-344730-100А-1000-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе для защиты сетей переменного тока до 690 В и постоянного тока до 220 В, рассчитанный на номинальный ток 100 А. Подходит для стационарной установки на монтажную плату в условиях сурового климата.

Назначение и область применения

Выключатель ВА57-35-344730-100А-1000-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 предназначен для защиты электрических цепей от токов перегрузки и короткого замыкания, а также для редких оперативных включений и отключений нагрузки. Применяется в распределительных щитах, на станках, конвейерах, в системах энергообеспечения промышленных объектов. Может использоваться в цепях переменного тока 50/60 Гц до 690 В и постоянного тока до 220 В. Независимый расцепитель позволяет удалённо отключить устройство по сигналу от внешней системы управления.

Технические характеристики

• Номинальный ток: 100 А - максимальный длительно допустимый ток без срабатывания защиты;
• Номинальное напряжение: 690 В AC / 220 V DC - предельные значения рабочего напряжения;
• Номинальная отключающая способность: 30 кА - способность безопасно прервать ток короткого замыкания;
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ);
• Уставка теплового расцепления: фиксированная - 100 А, не регулируется;
• Уставка магнитного расцепления: 1000 А - порог срабатывания при коротком замыкании;
• Напряжение цепи управления: 230 В AC / 220 В DC - питание для независимого расцепителя;
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчив к влажности и колебаниям температуры;
• Максимальное сечение кабеля: 185 мм2 - для подключения силовых проводников;
• Тип подключения: винтовые зажимы - надёжное механическое соединение;
• Способ монтажа: на монтажную плиту - крепится болтами через отверстия в основании;
• Количество вспомогательных контактов: 0 - нет сигнализационных или блокирующих контактов;
• Количество полюсов: 3 - управляет тремя фазами одновременно;
• Тип привода: электромагнитный - срабатывает за счёт катушки, не требует ручного усилия;
• Тип элемента управления: ручка-переключатель - удобно визуально определить положение “Вкл./Выкл.”;
• Наличие дугогасительной камеры: да - обеспечивает гашение дуги при отключении под нагрузкой;
• Нормативные документы: ГОСТ Р 50030.2, ТУ3422-037-05758109-2011 - соответствует требованиям РФ.

Совместимость и монтаж

Выключатель ВА57-35-344730-100А-1000-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать посадочные размеры, указанные в чертежах КЭАЗ. Подключение силовых проводов - только винтовое; рекомендуется использовать кабели с жилами до 185 мм2. Независимый расцепитель (НР230AC/220DC) подключается параллельно к цепи управления 230 В AC или 220 В DC - он не влияет на работу основного автомата, но позволяет дистанционно отключить его. Отсутствие вспомогательных контактов означает, что нельзя передать сигнал состояния (“закрыт”/“открыт”) в систему контроля.

Безопасность и стандарты

Выключатель ВА57-35-344730-100А-1000-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 сертифицирован по ГОСТ Р 50030.2 и ТУ3422-037-05758109-2011. Соответствует требованиям безопасности для оборудования класса I. IP20 не обеспечивает защиту от пыли и брызг - не применяйте в сырых или запылённых помещениях без дополнительной оболочки. Дугогасительная камера гарантирует безопасное отключение даже при высоких токах КЗ до 30 кА. Климатическое исполнение УХЛ3 позволяет применять устройство в холодных регионах, включая открытые площадки и неотапливаемые цеха.

Преимущества

• Высокая отключающая способность (30 кА) - подходит для мощных промышленных сетей;
• Комбинированный расцепитель - одновременная защита от перегрузки и КЗ;
• Широкий диапазон рабочих температур (-60…+40 C) - надёжная работа в экстремальных условиях;
• Поддержка переменного и постоянного тока - универсальность для смешанных систем;
• Независимый расцепитель - возможность интеграции в автоматизированные системы управления;
• Жёсткая конструкция в литом корпусе - долговечность, устойчивость к вибрациям и механическим воздействиям.

Ограничения применения

• Не предназначен для частых операций включения/выключения - используется только для редких коммутаций;
• IP20 - не допускается установка в местах с повышенной влажностью, пылью или риском попадания жидкости;
• Отсутствие вспомогательных контактов - невозможно получить сигнал состояния устройства в систему АСУ ТП;
• Фиксированная уставка тепловой защиты (100 А) - нельзя настроить на меньший или больший порог;
• Только стационарный монтаж - не подходит для шасси или DIN-рейки;
• Напряжение управления 230 В AC / 220 В DC - требуется источник питания именно этого типа для работы независимого расцепителя.

Примеры использования

• Защита главного входа в промышленный станок с питанием 400 В AC и током до 100 А;
• Отключение цепи постоянного тока 220 В в системе зарядки аккумуляторов;
• Интеграция в аварийную систему - при срабатывании датчика пожара или перегрева, независимый расцепитель отключает питание всего участка;
• Щитовое оборудование в холодильных комплексах, где температура опускается ниже -40 C;
• Цепи управления насосными станциями в нефтегазовой отрасли.

Практические советы

• При монтаже проверьте соответствие сечения кабеля (не более 185 мм2) - перегрузка зажимов вызовет нагрев и выход из строя;
• Для независимого расцепителя используйте только стабилизированный источник 230 В AC или 220 В DC - скачки напряжения могут повредить катушку;
• Не устанавливайте выключатель рядом с источниками тепла - превышение +40 C снижает срок службы;
• Проверяйте затяжку винтов после первых нескольких включений - возможна усадка проводника;
• Если нужна сигнализация состояния - выбирайте модификацию с вспомогательными контактами (например, ВА57-35 с индексом “+1NO”);
• Для условий с пылью или влагой - устанавливайте выключатель внутри герметичного шкафа с IP54+
