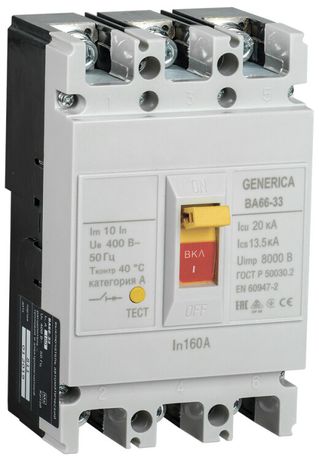

Выключатель автоматический ВА66-33 3Р 160А 20кА GENERICA | SAV20-3-0160-G IEK

Автоматический выключатель ВА66-33 3-полюсный 160А 20кА от GENERICA предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для частых ручных включений и отключений. Артикул sav20-3-0160-g относится к серии ВА66 и рассчитан на работу в промышленных системах с напряжением до 400 В.

Назначение и область применения

Выключатель ВА66-33 3-полюсный 160А 20кА используется для защиты силовых цепей переменного тока в распределительных щитах и пультах управления. Подходит для оборудования с высокими пусковыми токами: насосы, компрессоры, конвейеры, станки с ЧПУ. Применяется в промышленных объектах, энергообъектах и на транспорте, где требуется надёжная защита и возможность ручного управления.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает три фазы одновременно.
• Номинальная отключающая способность: 20 кА - способность безопасно прервать ток короткого замыкания до 20 тысяч ампер.
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока.
• Тип расцепителя: электромагнитный + тепловой - обеспечивает мгновенное отключение при КЗ и задержанное - при длительной перегрузке.
• Степень защиты IP30 - защита от доступа пальцев и твердых предметов размером более 2,5 мм; не защищён от воды.
• Способ монтажа: на монтажную плату - устанавливается на специальную панель с креплениями, не требует DIN-рейки.
• Тип подключения: винтовые зажимы - надёжное соединение с медными шинами или кабелями до 95 мм2.
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже установленного порога, предотвращая аварийный запуск оборудования.
• Тип элемента управления: рычажковый - удобный для ручного включения/отключения даже в условиях вибрации.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регламентного обслуживания.
• Моторный привод: опционально - можно дополнительно установить для дистанционного управления.
• Диапазон настройки защиты от перегрузки: 1600 А - указывает на максимальный ток, при котором возможна настройка теплового расцепителя; фактический ток срабатывания - 160 А.

Совместимость и монтаж

Выключатель ВА66-33 3-полюсный 160А 20кА монтируется исключительно на монтажную плату с соответствующими отверстиями и крепёжными элементами. Не совместим с DIN-рейками. Для подключения используйте кабели сечением до 95 мм2. Винтовые зажимы затягиваются моментом 8–10 Нм - избыточная затяжка повредит контакт. Убедитесь, что площадка монтажа жесткая, без вибраций. Моторный привод устанавливается отдельно и требует согласования с контроллером.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: быстрое отключение при КЗ (электромагнитный расцепитель) и защиту от долговременной перегрузки (тепловой расцепитель). Защита по минимальному напряжению предотвращает самопроизвольный запуск оборудования после восстановления питания - важный элемент безопасности в промышленных системах.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных объектов с большими токами КЗ.
• Наличие защиты по минимальному напряжению - уникальная функция для предотвращения опасных ситуаций при проседании сети.
• Рычажковый механизм - устойчив к вибрациям, легко управляем в темноте или с перчатками.
• Срок службы 15 лет - снижен риск внепланового ремонта и замены.
• Поддержка моторного привода - позволяет интегрировать устройство в системы автоматизации.

Ограничения применения

• Не применяется в помещениях с повышенной влажностью или внешних установках - степень защиты IP30 не защищает от воды и пыли.
• Не подходит для бытовой электросети - слишком большой ток срабатывания (160 А) и отсутствие DIN-монтажа.
• Требует точного монтажа на плату - нельзя просто закрепить на стене или в корпусе без подготовленной поверхности.
• Настройка теплового расцепителя невозможна - он фиксирован на 160 А, хотя заявлен диапазон 1600 А, это лишь предел допустимого значения для других модификаций серии.

Примеры использования

• Щит управления крупного конвейера на пищевом заводе - защита трёхфазного двигателя 110 кВт.
• Распределительный щит насосной станции - отключение при скачке напряжения и перегреве.
• Цеховая система с ЧПУ - обеспечение безопасного отключения при сбоях в питании.
• Объекты с дистанционным управлением - при использовании моторного привода через PLC-систему.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - неправильное подключение вызывает нагрев и выход из строя.
• Избегайте установки рядом с источниками тепла - перегрев снизит срок службы расцепителей.
• При использовании моторного привода убедитесь, что сигнал управления имеет достаточную мощность - рекомендовано использовать реле промежуточное.
• Не путайте диапазон настройки (1600 А) с номиналом - этот выключатель не настраивается, он фиксированный на 160 А. Настройка возможна только в других моделях серии ВА66.
• Для сервисного обслуживания отключите питание и убедитесь, что все контакты остывают - внутренние части остаются горячими после работы под нагрузкой.
