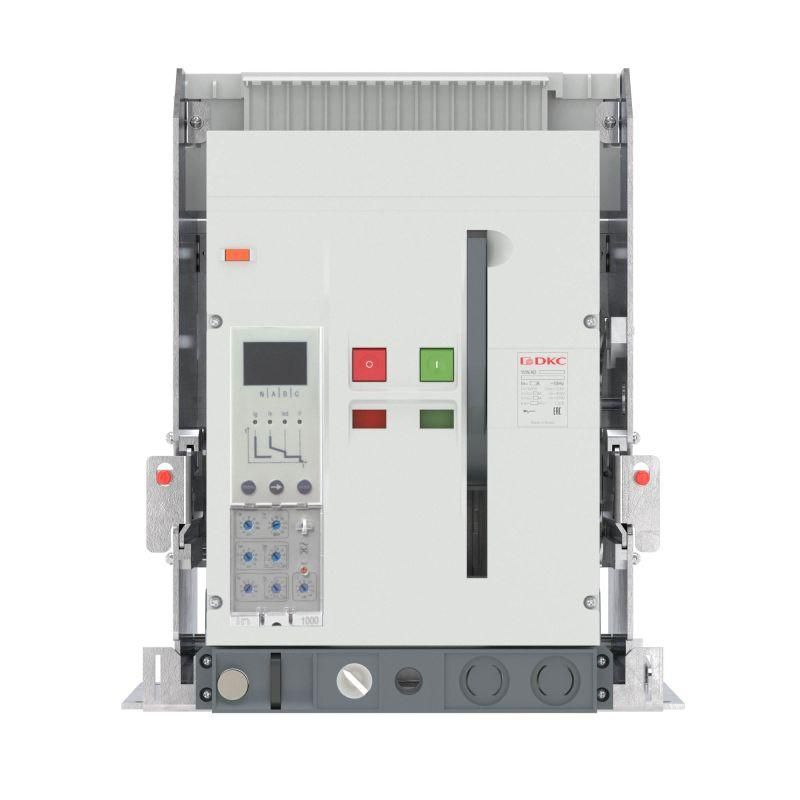

Выключатель автоматический воздушный AD-1250-S1-3P-50-F-MR5.0-B-C2200-M2-P00-S2-03 YON 121350F5B22200023 ДКС

Автоматический выключатель воздушный AD-1250-S1-3P-50-F-MR5.0-B-C2200-M2-P00-S2-03 от бренда DKC предназначен для защиты мощных электрических сетей до 690 В переменного тока. Этот выключатель обеспечивает надёжную коммутацию и защиту при высоких токах короткого замыкания - до 50 кА. Он применяется в промышленных объектах, где требуется управление большими нагрузками, например, в распределительных щитах крупных заводов или энергообъектов.

Назначение и область применения

Автоматический выключатель воздушный AD-1250-S1-3P-50-F-MR5.0-B-C2200-M2-P00-S2-03 используется для автоматического отключения электрооборудования при аварийных ситуациях: перегрузках, коротких замыканиях и других нарушениях режима работы. Подходит для установки в главных распределительных щитах, на входе в трансформаторные подстанции, у защите двигателей, систем освещения и технологических линий. Благодаря моторному приводу и электронному расцепителю, он идеально сочетается с системами АСУ ТП и удалённого контроля.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать три фазы сети одновременно.
• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальная отключающая способность: 50 кА - способность безопасно отключить ток короткого замыкания до этого значения.
• Номинальное напряжение: 400–690 В - работает в трёхфазных сетях среднего класса напряжения, включая системы 400 В и 690 В.
• Тип расцепителя: Электронный - точная настройка порогов защиты, возможность диагностики и гибкая адаптация под нагрузку.
• Диапазон настройки защиты от перегрузки: 0,4–1 А - регулируемые пределы срабатывания по току перегрузки; важно правильно выбрать этот параметр под реальную нагрузку.
• Моторный привод: Да - позволяет дистанционно включать/выключать устройство через сигнал из , удобно для автоматизированных объектов.
• Тип дополнительного расцепителя: Независимый - даёт возможность внешним командам (например, от сигнализационной системы) принудительно отключить выключатель вне зависимости от состояния сети.
• Степень защиты IP20: Защита от доступа пальцев и предметов более 12 мм, но не предназначена для работы во влажной или запылённой среде.
• Количество вспомогательных контактов: 6 - используются для передачи информации о состоянии (закрыт/открыт) в систему учёта и управления.
• Подключение силовой цепи: На шину - требует специальных медных или алюминиевых шин, исключает использование кабельных зажимов.
• Способ монтажа: На монтажные элементы - закрепляется на раме или DIN-рейке внутри щита, не является встраиваемым.
• Конструкция: Стационарное исполнение - не имеет выдвижного механизма, не рассчитан на частую замену или обслуживание без демонтажа.
• Тип элемента управления: Кнопка нажимная - ручное управление возможно только механически, кнопка служит для местного включения/отключения.

Совместимость и монтаж

AD-1250-S1-3P-50-F-MR5.0-B-C2200-M2-P00-S2-03 совместим со стандартными сборными шинами типа TMY или аналогичными, соответствующими требованиям IEC 60439. Для правильного монтажа необходимо соблюдать минимальные зазоры между фазами и корпусом, указанные в руководстве DKC. Установка возможна только в сухих помещениях с температурой от –10C до +40C. Моторный привод требует подвода управляющего напряжения 24...230 В переменного или постоянного тока - проверьте соответствие питания перед подключением. Все вспомогательные контакты должны быть подсоединены согласно принципиальной схеме управления - неверное подключение может вызвать сбои в работе АСУ ТП.

Безопасность и стандарты

Выключатель спроектирован в соответствии с международным стандартом IEC 60947-2 и сертифицирован для применения в промышленных условиях ЕАЭС. Соответствует нормам безопасности EN 60204-1 для оборудования машин. Отличается повышенной отказоустойчивостью благодаря двойной изоляции внутренних компонентов и использованию термостойких материалов. Однако IP20 не допускает работу в условиях сырости, пыли или химически активной среды - такие условия требуют установки в герметичном шкафе.

Преимущества

• Высокая отключающая способность (50 кА) делает его подходящим для крупных потребителей и ответственных участков сети.
• Электронный расцепитель позволяет точно задавать время и величину срабатывания, снижая риск ложных отключений.
• Моторный привод обеспечивает дистанционное управление - важное преимущество для автоматизации и удалённого мониторинга.
• Шесть вспомогательных контактов позволяют легко интегрировать выключатель в SCADA-системы и системы учёта энергоресурсов.
• Изделие из серии ACB от DKC прошло длительные тестирования на долговечность и стабильность работы в условиях колебаний напряжения.

Ограничения применения

• Не влажных, пыльных или взрывоопасных зонах - степень защиты IP20 недостаточна.
• Запрещено использовать в качестве замены для выкатных моделей - конструкция стационарная, ремонт невозможен без демонтажа всего устройства.
• Работает только при температуре выше –10 C - при более низких температурах возможны сбои в работе электроники и привода.
• Требуется наличие качественной шины для подключения - нельзя подключать обычные кабеля напрямую.
• Настраивать защиту от перегрузки можно лишь в диапазоне 0,4–1 А - это слишком малый интервал для некоторых типов нагрузок (например, сварочных аппаратов); выбирать модель следует с учётом именно этой границы.

Примеры использования

• Главный ввод в распределительный пункт завода с мощностью 800–1000 кВт.
• Защита основного двигателя насосной станции на водопроводе с током 1100 А.
• Щит управления технологической линии производства пищевой продукции, где необходима связь с PLC и система аварийного отключения.
• Объекты с высокой стоимостью простоев - здесь надёжность и возможность дистанционного управления критичны.

Практические советы

• Перед установкой обязательно проверьте, что шина соответствует сечению и материалу, рекомендованному DKC - несоответствие может привести к нагреву и выходу из строя.
• При настройке электронного расцепителя используйте программное обеспечение DKC ConfigTool - так вы получите точные параметры и сохраните настройки в памяти.
• Не забудьте подключить питание к моторному приводу - без него функция дистанционного управления будет недоступна даже при наличии сигнала.
• Для сервисного обслуживания планируйте доступ к лицевой стороне аппарата - задняя часть не открывается, все операции выполняются спереди.
• Если ваша нагрузка часто меняется, убедитесь, что текущий диапазон 0,4–1 А покрывает ваши минимум и максимум - иначе лучше выбрать другую версию AD-1250 с другим расцепителем.
