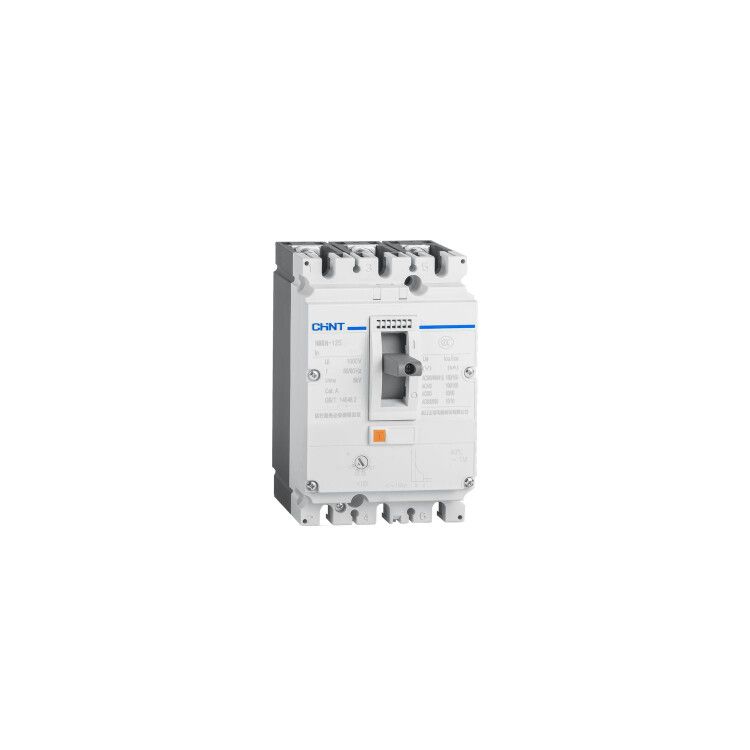

Выключатель автоматический защиты двигателя 3п 20А 50кА NM8N-125S M (R) CHINT 271842

Автоматический выключатель защиты двигателя NM8N-125S M (R) от CHINT предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство рассчитано на работу в промышленных сетях с напряжением до 690 В и обеспечивает надёжную коммутацию при токе короткого замыкания до 50 кА.

Назначение и область применения

NM8N-125S M (R) используется для защиты трёхфазных электродвигателей в системах управления, где требуется точная настройка и высокая отключающая способность. Подходит для установки в распределительных щитах на производствах, в насосных станциях, компрессорах, конвейерах и других устройствах с частыми пусками нагрузки.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 690 В — допустимое рабочее напряжение сети переменного тока;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Отключающая способность: 50 кА — способность безопасно прервать ток короткого замыкания до этого значения;
• Диапазон регулировки тока КЗ: 240 А — предельный ток, при котором срабатывает магнитный расцепитель (настраивается под тип двигателя);
• Степень защиты: IP40 — защита от твердых частиц крупнее 1 мм, но не от воды; устройство предназначено для внутренней установки в закрытые шкафы.

Совместимость и монтаж

NM8N-125S M (R) устанавливается на DIN-рейку шириной 35 мм. Соединение проводов осуществляется через зажимы с моментом затяжки, указанным в руководстве. Для правильной работы необходимо соблюдать посадочные габариты и использовать кабели сечением, соответствующим току 20 А (обычно 2,5–4 мм² медный). Выключатель совместим с контактными приставками и вспомогательными модулями от серии NM8N.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2 и IEC/EN 60947-4-1. Применяется в соответствии с требованиями безопасности для электроустановок до 1000 В переменного тока. Наличие сертификатов подтверждает соответствие нормам промышленной электробезопасности.

Преимущества

• Магнитный расцепитель с регулируемым порогом срабатывания (до 240 А) позволяет точно адаптировать защиту под конкретный двигатель, избегая ложных срабатываний;
• Литой корпус обеспечивает механическую прочность и долгий срок службы даже в условиях вибраций и перепадов температур;
• Чёткая визуальная индикация положения контактов («I» — включён, «O» — выключен) упрощает диагностику;
• Высокая отключающая способность (50 кА) делает NM8N-125S M (R) подходящим для мощных промышленных объектов с высокими токами КЗ.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях — степень защиты IP40 исключает воздействие воды;
• Регулировка тока КЗ возможна только в пределах 240 А — не подходит для двигателей с пусковыми токами выше этого значения;
• Не имеет функции тепловой защиты с обратной зависимостью — для сложных режимов работы рекомендуется применять дополнительно термореле.

Примеры использования

• Защита асинхронного двигателя 15 кВт в центrifugalном насосе;
• Коммутация и защита конвейерной ленты на пищевом производстве;
• Управление и защита воздушного компрессора с частыми пусками;
• Щитовая защита вентиляторов в HVAC-системах.

Практические советы

• Перед установкой проверьте, что номинальный ток двигателя не превышает 20 А — иначе потребуется более мощный вариант;
• Настройте магнитный расцепитель на 12…14-кратный пусковой ток двигателя, чтобы избежать ложных отключений при запуске;
• Используйте NM8N-125S M (R) только в сочетании с правильно подобранной кабельной проводкой — недостаточное сечение вызовет перегрев;
• При обслуживании всегда отключайте питание и используйте средства индивидуальной защиты — даже при выключенном положении возможно наличие опасного потенциала на входных клеммах.
