Выключатель автоматический дифференциального тока АД-063, 2Р, 25А, Idn-30mA, тип А | 7000603 Контактор (Legrand)

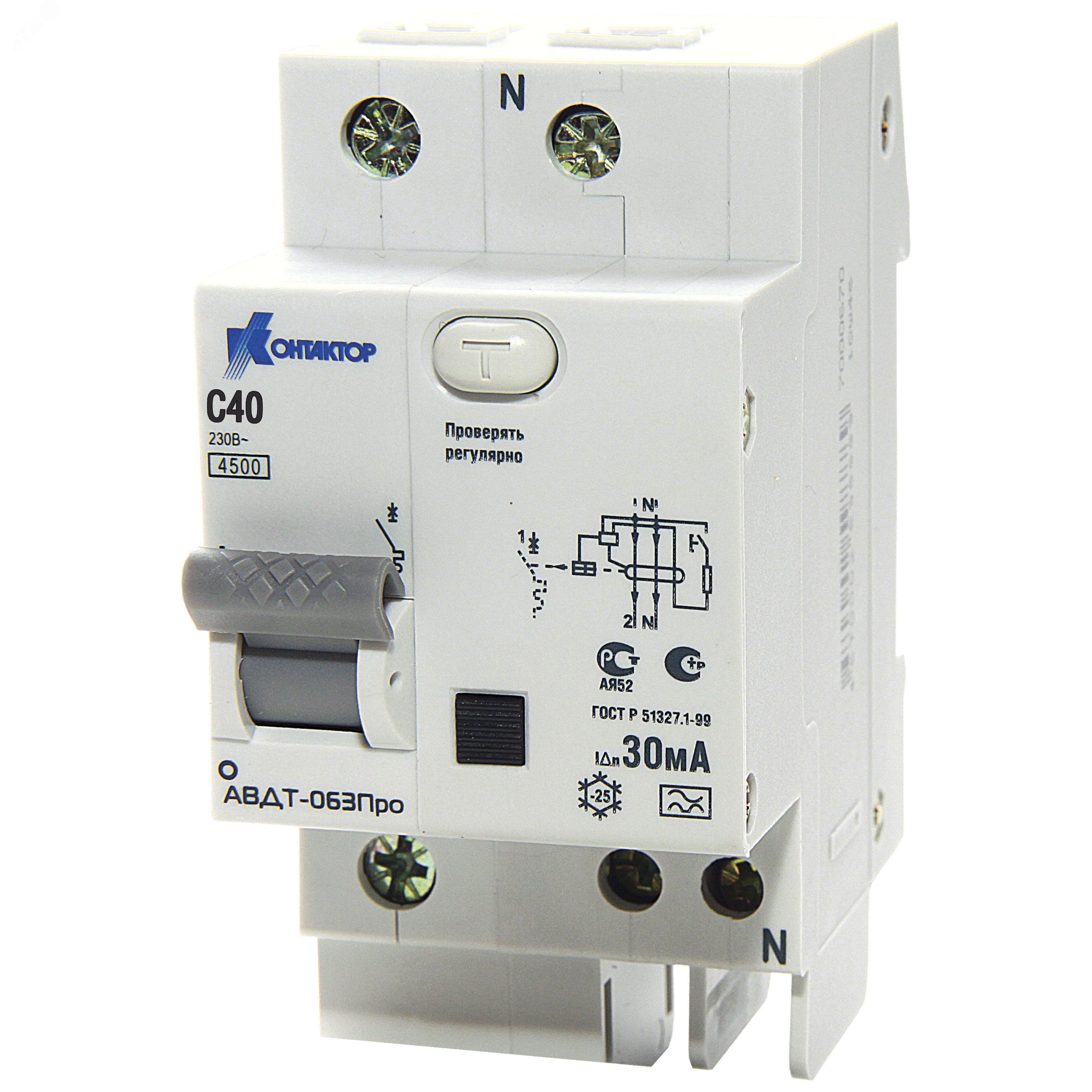

Автоматический дифференциальный выключатель АД-063Про от Контактор Ульяновск - устройство совмещённой функции: защита от перегрузок, коротких замыканий и утечек тока. Подходит для защиты групповой сети в жилых, офисных и складских помещениях, особенно там, где используются бытовые приборы с электроникой.

Назначение и область применения

АД-063Про предназначен для защиты людей от поражения электрическим током при утечках и предотвращения возгораний из-за повреждений изоляции. Комбинирует функции автомата и УЗО в одном корпусе. Применяется в однофазных сетях 230 В на объектах с повышенными требованиями к безопасности: квартиры, детские комнаты, кухни, ванные, мастерские, серверные и другие места, где есть риск контакта человека с токоведущими частями.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,8 кВт при 230 В.
• Дифференциальный ток: 30 мА - чувствителен даже к малым утечкам, безопасен для человека.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный (например, от современной техники: зарядные устройства, компьютеры, светодиодные светильники).
• Количество полюсов: 2 - контролирует фазу и ноль одновременно, исключает работу при обрыве нулевого провода.
• Напряжение: 230 В переменного тока (AC), частота 50 Гц - соответствует стандартным сетям РФ.
• Отключающая способность: 4,5 кА - выдерживает большие токи КЗ, характерные для квартирных щитов.
• Характеристика теплового/магнитного расцепителя: C - подходит для обычных бытовых нагрузок с пусковыми токами (электродвигатели, насосы, освещение).
• Ширина: 3,5 модуля - занимает место на DIN-рейке аналогично двум стандартным автоматам.
• Защита: IP20 - защищён от доступа пальцев и предметов более 12 мм; не герметичен, требует установки внутри электрошкафа.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима высокая влажность, но без конденсата на поверхности.
• Способ монтажа: DIN-рейка - стандартный крепёж для всех современных распределительных шкафов.
• Исполнение: стационарное - не рассчитан на частое включение/выключение вручную.

Совместимость и монтаж

АД-063Про легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для работы требуется свободное место в щите - 3,5 модуля. Обязательно соблюдать полярность: входные клеммы помечены L/N, выходные - T/L и T/N. Подключение выполняется гибкими многожильными проводниками сечением до 25 мм2. После монтажа необходимо проверить работоспособность кнопкой “T” (Test) перед запуском системы.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R МЭК 60947-2. Соответствие типу A обеспечивает надёжную защиту против утечек от оборудования с выпрямителями - таких как ИБП, LED-драйверы, инверторы. Отключение происходит менее чем за 0,3 секунды при достижении порога 30 мА.

Преимущества

• Объединяет два устройства (автомат + УЗО) в одном корпусе - экономит место в щите и снижает количество соединений.
• Тип A гарантирует защиту от утечек современной электроники - важнее, чем старый тип AC.
• Функционирует при обрыве нуля - благодаря двухполюсному исполнению не даёт ложного сигнала безопасности.
• Подтверждённая отключающая способность 4,5 кА - достаточна для большинства квартирных систем.

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных цепей 230 В.
• Не рекомендован для помещений с постоянной сыростью вне шкафа - степень защиты IP20 не предусматривает контакт с водой.
• Не предназначен для частого ручного отключения - механизм не рассчитан на операции чаще нескольких раз в день.
• Не используется в сетях с постоянным током или смешанным током (DC+AC) - только переменный ток 50 Гц.

Примеры использования

• Щитовая группа питания кухни - холодильник, микроволновка, кофе-машина.
• Защита розеток в ванной комнате - бритва, фен, стиральная машина.
• Розеточные группы в офисном помещении - компьютеры, принтеры, мониторы.
• Осветительные цепи с LED-светильниками и драйверами - где возможны импульсные утечки.

Практические советы

• Выбирая АД-063Про, убедитесь, что ваш щит имеет достаточно места - 3,5 модуля - и правильно установленная DIN-рейка.
• Не используйте этот выключатель вместо основного вводного автомата - он служит для защиты конкретной группы, а не всего дома.
• Проверяйте тест-кнопку хотя бы один раз в месяц - это единственный способ удостовериться, что устройство живо.
• Если после установки устройство сразу выбивает - проверьте изоляцию проводки и наличие параллельных заземлений между нулём и землёй.
• АД-063Про можно использовать в составе многоступенчатой защиты - например, как финишный элемент после вводного автомата 40–63 А.
