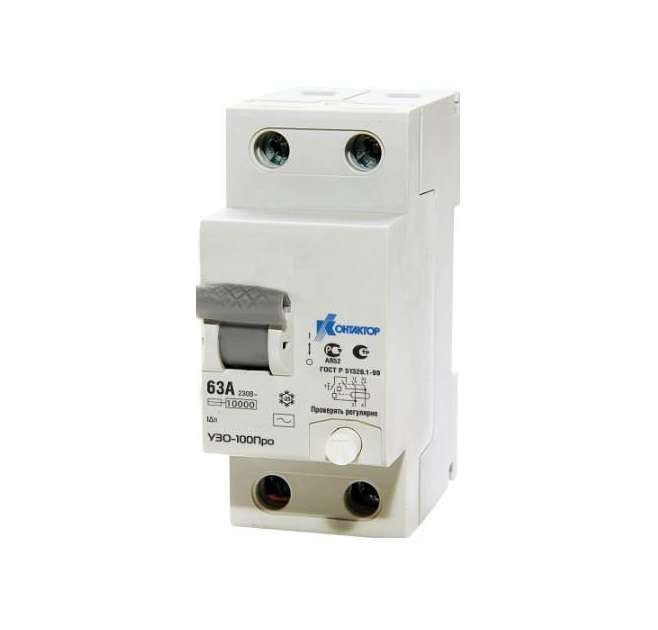

Выключатель дифференциального тока УЗО-100, 2P, 63A, Idn-30mA, тип AC | 7000515 Контактор (Legrand)

Выключатель дифференциального тока двухполюсный 63А 30мА тип AC УЗО-100 от Контактор Ульяновск - устройство защитного отключения (УЗО), предназначенное для автоматического отключения цепи при утечке тока, обеспечивая безопасность людей и оборудования в бытовых и промышленных сетях переменного тока.

Назначение и область применения

Выключатель дифференциального тока двухполюсный 63А 30мА тип AC УЗО-100 защищает человека от поражения электрическим током при касании оголённых проводников или повреждении изоляции. Он отключает питание, если ток утечки превышает 30 мА - уровень, считающийся безопасным для жизни. Применяется в распределительных щитах жилых домов, офисов, магазинов, складов и других помещений, где есть риск возникновения утечек тока через землю или человеческое тело.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазных сетях 220–240 В
• Номинальный ток: 63 А - выдерживает нагрузку до 63 ампер без перегрева
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, подходящий для защиты людей
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Род тока: переменный (AC) - реагирует только на синусоидальную утечку, не на импульсную
• Номинальная отключающая способность: 10 кА - способен отключить цепь даже при коротком замыкании с током до 10 тысяч ампер
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Способ монтажа: на DIN-рейку - легко устанавливается в распределительном щите
• Исполнение: стационарное - не предназначен для частого включения/выключения, только для аварийного отключения

Совместимость и монтаж

Выключатель дифференциального тока двухполюсный 63А 30мА тип AC УЗО-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключаются входные и выходные провода: фаза и ноль - сверху и снизу соответственно. Обязательно соблюдайте полярность: L и N должны быть правильно соединены. УЗО-100 не имеет функции защиты от перегрузки или короткого замыкания - его необходимо использовать в паре с автоматическим выключателем на 63 А. Для правильной работы требуется надёжное заземление в сети.

Безопасность и стандарты

УЗО-100 соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Отличается высокой надёжностью срабатывания при утечках переменного тока. Не применяется в системах с постоянным током или сложными формами тока утечки (например, в оборудовании с выпрямителями). Сертифицирован для использования в электроустановках до 1000 В переменного тока.

Преимущества

• Надёжное срабатывание при утечке 30 мА - минимальный порог для защиты жизни
• Высокая отключающая способность (10 кА) - выдерживает аварийные режимы
• Компактный размер (2 модуля) - экономит место в щите
• Простая установка на DIN-рейку - не требует специальных инструментов
• Совместим с большинством современных распределительных щитов

Ограничения применения

• Не защищает от токов утечки постоянного тока - не подходит для цепей с преобразователями, LED-драйверами, ИБП
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, нуждается в обязательной защите с помощью автомата
• IP20 - нельзя устанавливать вне закрытого шкафа, в сырых или пыльных местах
• Не рекомендован для цепей с высокими помехами (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания
• Не предназначен для частого ручного включения/отключения - это не рубильник

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, бассейне
• Автоматическое отключение питания при пробое изоляции в освещении или бытовой технике
• Обеспечение безопасности в офисных помещениях с компьютерами и оргтехникой
• Щитовые группы на складах с металлическими корпусами оборудования

Практические советы

• Выбирая УЗО-100, проверьте, что номинальный ток автомата перед ним не превышает 63 А - иначе он не сможет обеспечить координированную защиту
• После установки обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность устройства
• Не используйте этот выключатель дифференциального тока двухполюсный 63А 30мА тип AC УЗО-100 в качестве единственной защиты - всегда сочетайте с автоматом
• При наличии нескольких УЗО в одном щите следите, чтобы они были правильно распределены по группам - не допускайте «ложных» отключений из-за суммарной утечки
• Для помещений с повышенной влажностью лучше выбрать УЗО с IP44 и более высокой степенью защиты - здесь же используется только IP20
