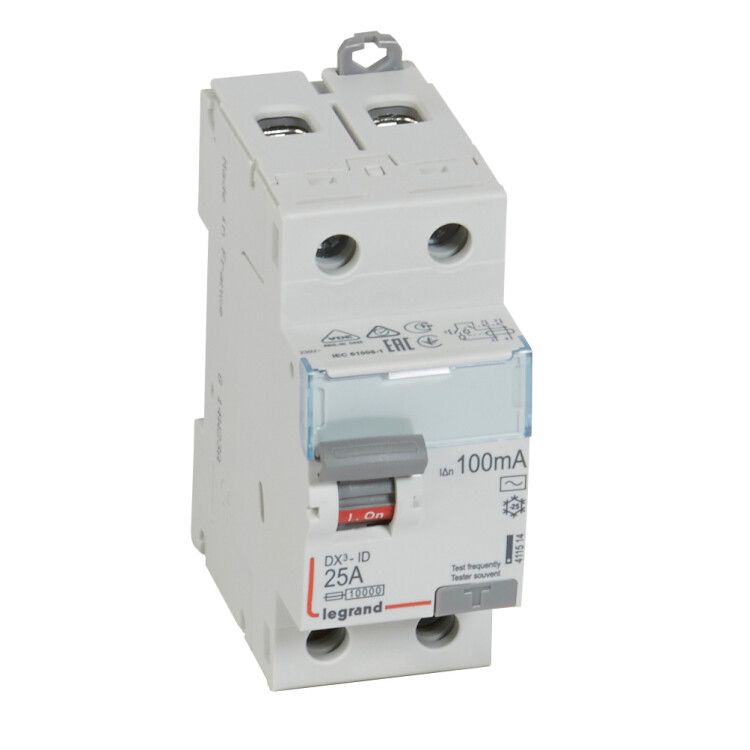

Выключатель дифференциальный (УЗО) DX3-ID 2п 25А 100мА тип AC | 411514 Legrand

Выключатель дифференциального тока Legrand DX3 с артикулом 411514 - двухполюсное УЗО на 25 А и 100 мА, предназначенное для защиты людей и оборудования от поражения электрическим током при утечках переменного тока. Подходит для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

Выключатель дифференциального тока Legrand DX3 защищает от поражения электрическим током при утечках тока в землю - например, при повреждении изоляции проводов или корпуса электрооборудования. Он реагирует только на переменный ток утечки (тип AC), что делает его подходящим для большинства бытовых и промышленных сетей 230 В. Применяется в жилых домах, офисах, цехах, на производствах с электродвигателями, насосами, освещением и другим оборудованием, работающим от однофазной сети.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без перегрева
• Дифференциальный ток: 100 мА - срабатывает при утечке выше этой величины
• Напряжение: 230 В, изоляция - 250 В - рассчитан на стандартную сеть 220–240 В
• Тип тока утечки: AC - чувствителен только к синусоидальному переменному току, не реагирует на постоянный или импульсный
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этого уровня
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Климатическое исполнение: УХЛ4 - работает при температуре от –25C до +60C, подходит для неотапливаемых помещений
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Количество модулей DIN: 2 - занимает два стандартных модуля шириной 18 мм каждый
• Глубина монтажа: 44 мм - требуется свободное пространство за щитом
• Подключение проводов: 0,75–50 мм2 - позволяет использовать медные провода любого сечения, включая шины и многожильные кабели
• Блокировка: да - после срабатывания автоматически остаётся в положении “выкл”, предотвращает случайное включение
• Стандарты: МЭК 60898-1, МЭК 60947 - соответствует международным требованиям к УЗО

Совместимость и монтаж

Выключатель дифференциального тока Legrand DX3 монтируется на стандартную DIN-рейку типа 35 мм. Для установки достаточно защёлкнуть его на рейку и затянуть винты на входных клеммах. Клеммы рассчитаны на провода от 0,75 до 50 мм2 - можно подключить как тонкий контрольный провод, так и мощную шину. Обязательно соблюдайте полярность: L и N должны быть правильно подсоединены. После монтажа проверьте работоспособность кнопкой “T” (тест). Установка возможна только в закрытом металлическом или пластиковом щите - IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Выключатель дифференциального тока Legrand DX3 соответствует нормам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947 (для промышленного оборудования). Благодаря функции блокировки он исключает самопроизвольное включение после аварийного отключения. Номинальная отключающая способность 10 кА гарантирует надёжное отключение даже при серьёзном КЗ. Устройство не предназначено для защиты от перегрузок - его необходимо комбинировать с автоматическим выключателем.

Преимущества

• Функция блокировки снижает риск повторного включения при наличии опасности
• Широкий диапазон сечения проводов (0,75–50 мм2) упрощает подключение в любых условиях
• Устойчивость к колебаниям температуры (-25…+60 C) позволяет использовать в холодных помещениях
• Соответствие двум международным стандартам повышает доверие к качеству
• Компактный размер (2 модуля) экономит место в щите

Ограничения применения

• Не реагирует на постоянный ток утечки - не подходит для систем с выпрямителями, светодиодными драйверами, ИБП или солнечными панелями
• IP20 не допускает установку вне щита - нельзя использовать во влажных местах (ванная, баня, улица)
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ по току выше 25 А; нужен параллельный автомат
• Только для однофазных сетей 230 В - не применяется в трёхфазных системах без дополнительных решений

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Обеспечение безопасности питания насосов, компрессоров, станков в цеху
• Отдельная защита осветительной линии в подвале или гараже
• Дополнительный уровень защиты перед группой автоматов в этажном щите

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (25 А) соответствует нагрузке вашей группы - не используйте его вместо автомата
• Проверяйте срабатывание кнопкой “T” ежемесячно - особенно в условиях повышенной влажности
• При подключении многожильных проводов используйте наконечники - это повысит контакт и долговечность
• Если в цепи есть частотные преобразователи, светодиодные светильники или зарядные устройства - выбирайте УЗО типа A или B, а не AC
• Учитывайте глубину монтажа (44 мм): при установке в тонких щитах проверьте наличие места за рейкой
